第 2 部 功能详解篇 第 10 章 设备运行信息 10 - 11 (4) 重新设置 按下 [ 重新设置 ] 按钮， 或按下拉菜单 中的 [ 数据（ D ） ]-[ 重新设置 ] 后，显 示如下画面。 可清除一览中的 特定内容或所有 内容。 ・ 点击 [ 全部选择 ] 按钮， 可选择所有的 复选框。 ・ 点击需要重新设 置的项目复选框 ，按 [ 确定 ] 后，可显示 [ 重新设置 询问信息 ] 画面。 ・ 在 [ 重新设置 询问信息 ]…
第 2 部 功能详解篇 第 10 章 设备运行信息
10-10
7) 按下[全部重新设置]按钮，可对所有的数据（所有的供料器台架）实施重新设置。
按下询问信息画面内的[确定]后，被选中的区域将被重新设置。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-11

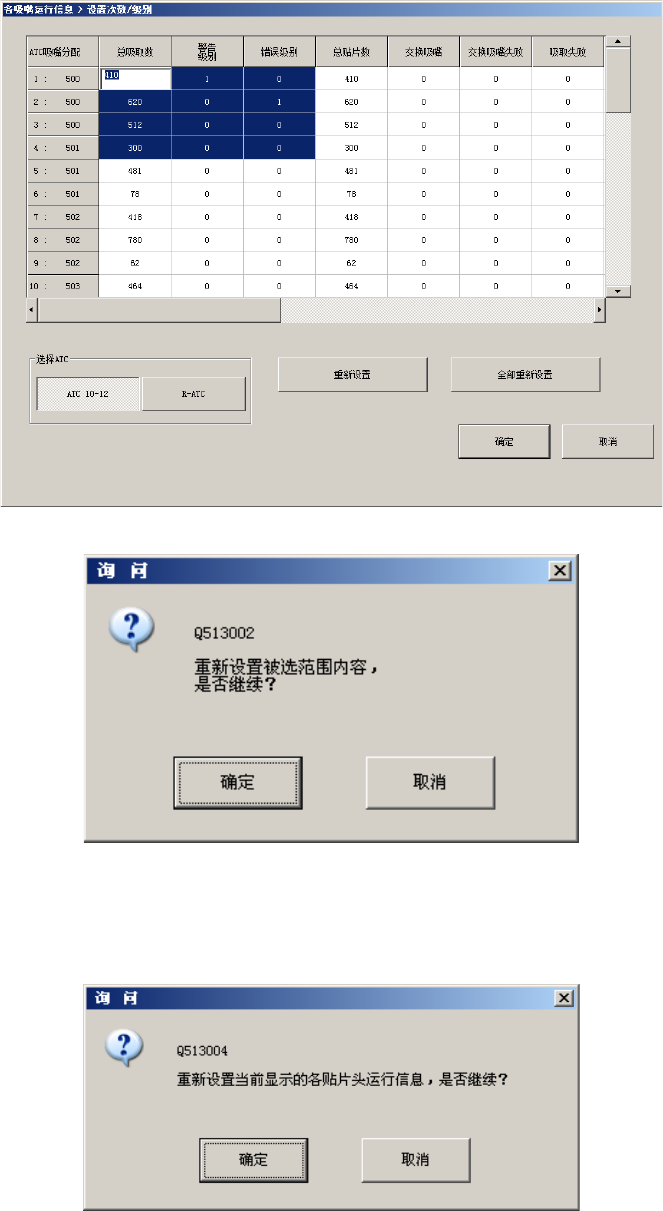

(4) 重新设置
按下[重新设置]按钮，或按下拉菜单中的[数据（D）]-[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 点击[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]后，可显示[重新设置询问信息]画面。
・ 在[重新设置询问信息]中按[确定]后，可对 LF、LR、RF、RR 各组的吸嘴的对应项目进行重新
设置，并关闭画面。
・ 点击[取消]按钮时，数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-12
10-4-3 各 Head 运行信息
显示各Head的运行信息。
(1) 显示
从下拉菜单中点击[窗口(W)]-[各 Head 运行信息]，或从命令按钮中选择[各 Head 运行信息]后，可
显示各 Head 运行信息画面。
1) 列表
列表中显示各吸嘴的运行次数及与之相关的数据。
No.
项目
内容
1
总吸取数
计算吸取成功的次数。
2
警告级别
显示警告级别。
3
错误级别
显示错误级别。
4
总贴片数
计算贴片成功的次数。
5
交换吸嘴
计算吸嘴交换成功的次数。
6
交换吸嘴失败
计算交换失败的次数。
7
吸取失败
计算吸取失败的次数。
8
重试
计算吸取重试超次的次数。
9
激光识别
计算激光识别错误。
10
芯片站立
计算芯片站立错误。
11
异元件
计算异类元件错误。
12
姿势检查
计算姿势检查错误。
13
贴片前检查元件
计算贴片前有无元件的检查错误。
14
图像识别
计算图像识别错误。
15
可插入元件判定范围外
计算可插入元件判定范围外错误。
16 插入异常检测 计算插入异常检测错误的次数。
17 引脚矫正失败 计算引脚矫正失败的次数。
