第 1 部 基本篇 第 1 章 装置概要
1-29
1-4 电气规格
(1) 控制方式
项目 控制方式 分辨度
X-Y
采用ＡC 伺服马达的半闭环方式
0.001 mm
Z 1.25μm
θ 0.005°
(2) 主机 CPU
Intel® Celeron
(3) 显示器
15 英寸（SVGA 模式液晶显示器） 对应触摸屏
(4) 数据及程序的输入输出
可用触摸屏软件键盘、或从键盘手动输入。
把外部程序装置（EPU）制作的程序，可存入 USB 闪存，转移数据。
与 JaNets、MI Line Optimizer、IFS-NX、元件数据库连接时，可通过 LAN 接口进行数据通讯。
(5) USB 端口
可与外部驱动器、外部存储装置、打印机连接。
(6) 电源
电压(三相) ：AC200V、220V、240V、380V、400V、415V
电压允许范围 ：±10%(相对于额定电压)
视在功率 ： 2.0 kVA
频率 ：50 / 60Hz
电缆尺寸 ：5.5mm
2
以上
保护接地线尺寸 ：5.5mm
2
以上
(7) 停电时的保护（不间断电源装置）
本机为了防止由于停电造成计算机数据的破坏及丧失，装备了 ATX 电源的不间断电源装置对应。
ATX 电源的备用电源使用的电池设置为电池用完前停止系统运行。因此，停电时能安全可靠地停
止系统，不会导致数据的损坏和丢失。
第 1 部 基本篇 第 1 章 装置概要
1-30

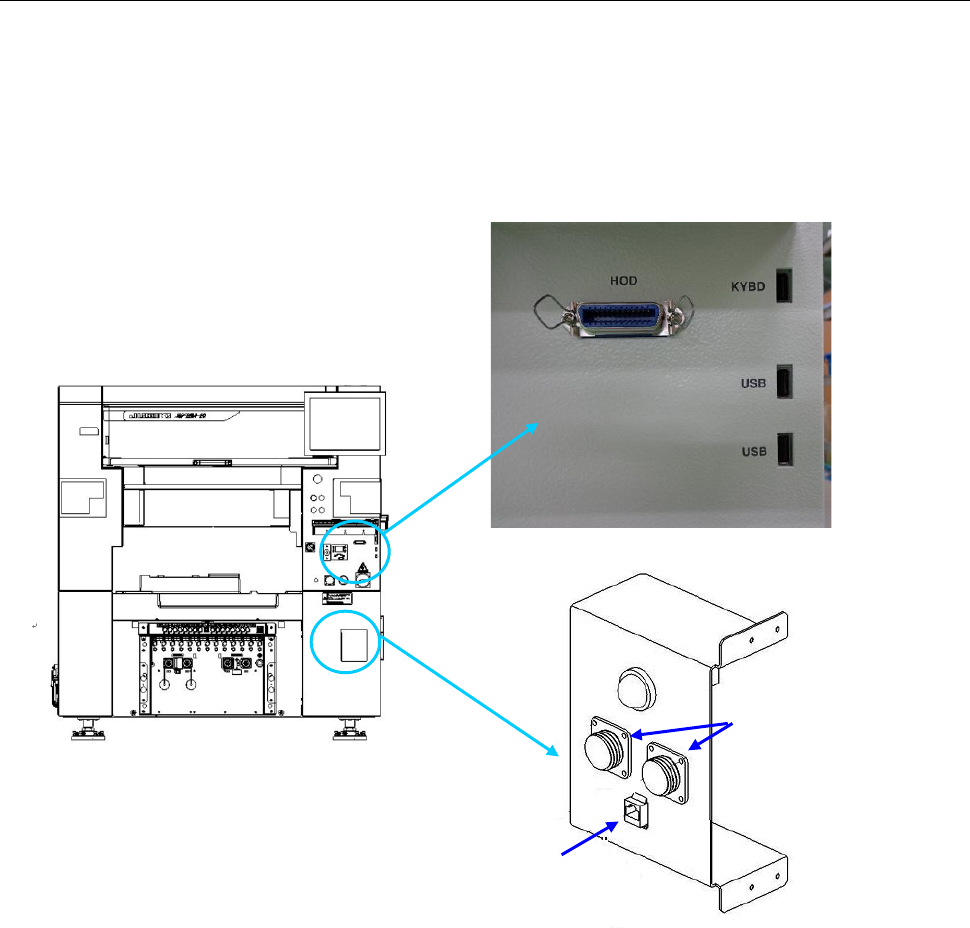

1-4-1 与外部装置的接口
①是带轨迹球键盘用 USB 接口，与 USB2.0 相当。
②是 USB 用接口，与 USB2.0 相当。
③是手动传送带操作盘（HOD）用接头(24pin)。
④是主机装置通过联机操作时，与其他装置连接用的 Ready Out(In)接口（14 pin）。
与本体上游侧设备相连接时，连接至 JOINT IN（左侧接口）。
与本体下游侧设备相连接时，连接至 JOINT OUT（右侧接口）。
⑤是以太网接口（模块接口 8P）。
①
主机正面
③
②
⑤
④
第 1 部 基本篇 第 1 章 装置概要
1-31
主机正面右侧的接口表
No.
信号名
（
JOINT IN
侧）
信号名
（
JOINT OUT
侧）
使用的接口
1
READY OUT
＋
READY IN
＋
AMP
206043-1
电缆侧
接口
206044-1
2
READY OUT
－
READY IN
－
（
GND
）
3
BOARD AVAILABLE IN
＋
BOARD AVAILABLE OUT
＋
4
BOARD AVAILABLE IN
－
（
GND
）
BOARD AVAILABLE OUT
－
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
◇ READY OUT(IN) 及 BOARD AVAILABLE 信号的接口电路，参见下图。
依据 SMEMA 规格。
GND（24V）
+
+ 24Ｖ
3.3K 1/4W
READY OUT +
BOARD AVAILABLE IN +
READY OUT -
BOARD AVAILABLE IN -
N.C.
1
2
3
4
5
14
READY IN +
BOARD AVAILABLE OUT +
READY IN -
BOAR
D AVAILABLE OUT
-
N.C.
1
2
3
4
5
14
+ 24Ｖ
3.3K 1/4W
+
GND（24V）
