第 2 部 功能详解篇 第 9 章 手动控制
9-15
9-4-3-4 控制项目：计测(ONCE)
对所选的Head进行激光测量(ONCE)。
ONCE具有获得当前映在传感器上的阴影信息的功能。计测结果显示在“状态”上。
在选中控制项目的[计测(ONCE)]状态下，选择[执行(E)]按钮、或按[F3]键进行控制。
若是选择[LA面(L)]按钮，会移动到该Head的前端（元件已被吸取时则在元件下面）的高度。
测量结束后，会显示最新的测量结果。

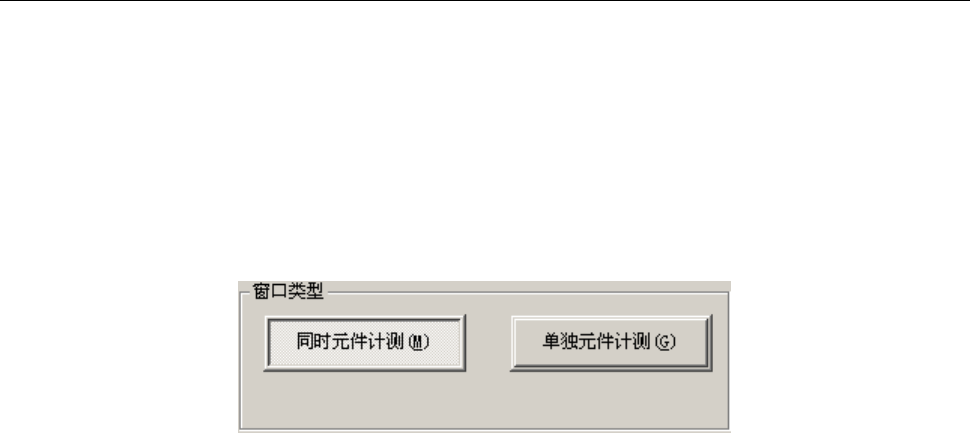

（1）窗口类型
按下画面右下单选按钮，可以选择计测时的窗口类型。
当在控制项目中选择了[（计测 ONCE）]以外的项目时，不能设置此选项。
a)同时元件计测：
设置的窗口尺寸范围，必须可同时用多个 Head 计测元件。
（该 Head 的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独元件计测。
b)单独元件计测：
设置的计测的窗口尺寸范围，必须适合可用激光计测的最大尺寸的元件。
指定单独元件计测时，也使用其他 Head 的计测区域（窗口）。
因此，其他 Head 下降到激光的高度时，可能造成测量失败。
测量前，务必检查确认其他 Head 没有降到激光测量的高度。
第 2 部 功能详解篇 第 9 章 手动控制
9-16
9-4-3-5 控制项目：计测(SWEEP)
对所选择的Head进行激光计测(SWEEP)。
SWEEP具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、求出尺寸的功能。
激光单元根据“元件形状”组合框中指定的元件形状，对取得的数据进行分析，计算所测量的结果。
计测结果显示在“状态显示”中。测量元件引脚部分时，必须勾选[插入元件]，否则有可能测量不
正确，因此推荐进行勾选。
选中控制项目的 [计测(SWEEP)]时，选择[执行(E)]按钮、或按下[F3]键进行控制。
若是选择[LA 面(L)]按钮，会移动到该 Head 前端（元件已被吸取时则在元件下面）的高度。
测量结束后，会显示最新的测量结果。

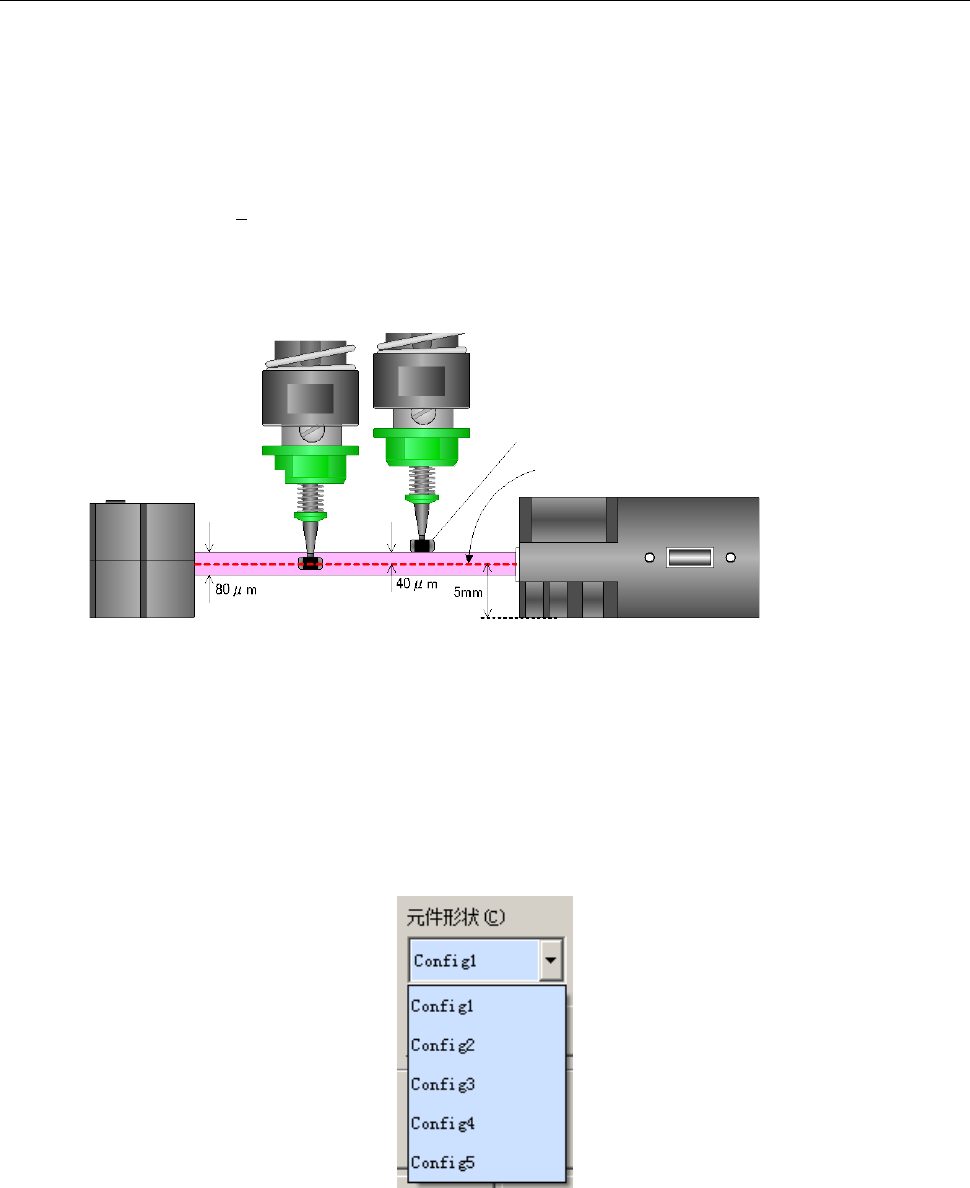

LNC-120 在激光高度方向的宽度为 80μm，为了使测量物处于激光中心高度，需要从激光的上端
检测高度调整到下降 40μm 左右的位置。选择[LA 面(L)]按钮后，可以微调 Z 轴调整高度。
测量完成时会更新显示测量结果。
（1）元件形状
进行计测（SWEEP）时，请从元件形状组合框中选择。
当在控制项目中选择了“（计测 SWEEP）”以外的项目时，不能设置此选项。
单击组合框，或将光标对准组合框的状态下，按[Alt ]+ [↓]键即可显示下图。
上端检测高度
LA 高度
高度测定幅
第 2 部 功能详解篇 第 9 章 手动控制
9-17
选择各种元件形状时的动作如下。
·元件形状和 SWEEP 动作
元件形状
动 作
用 途
Config1
针对元件检测出外接接线，以最小四边形界定外
接接线，对位置偏差、角度偏差进行计算、补正
，
然后实施贴片。
为了计算四边形界定区域的位置偏差
、角度偏差，
使用形状近似正方形以及长方形的元件。
即使是包含圆角的元件，也可以识别出在直线位
置下的元件。若下部位置为圆形时，因为角度不
确定，无法识别。
为多边形时，无法明确界定外接四边形，所以无
法稳定识别。
形状近似正方形、长方形的元件
Config2
Config1 无法识别，使用多边形元件。
在计测过程中元件旋转时，光照到元件的影幅发
生变化。按照该影幅的变化量计算元件的位置偏
差、角度偏差。
在最开始，找到影幅最小的点 (第一最小点)，之
后继续旋转元件 ，找 到 下一影幅最小点(第二最小
点)。根据这 2 点，计算出元件的位置偏差、角度
偏差。
因为是以影幅计算位置偏差、角度偏差，所以为
不易受元件外形影响的识别方法。
Config1 无法识别的异形元件
或
