第 1 部 基本篇 第 2 章 生产
2-134

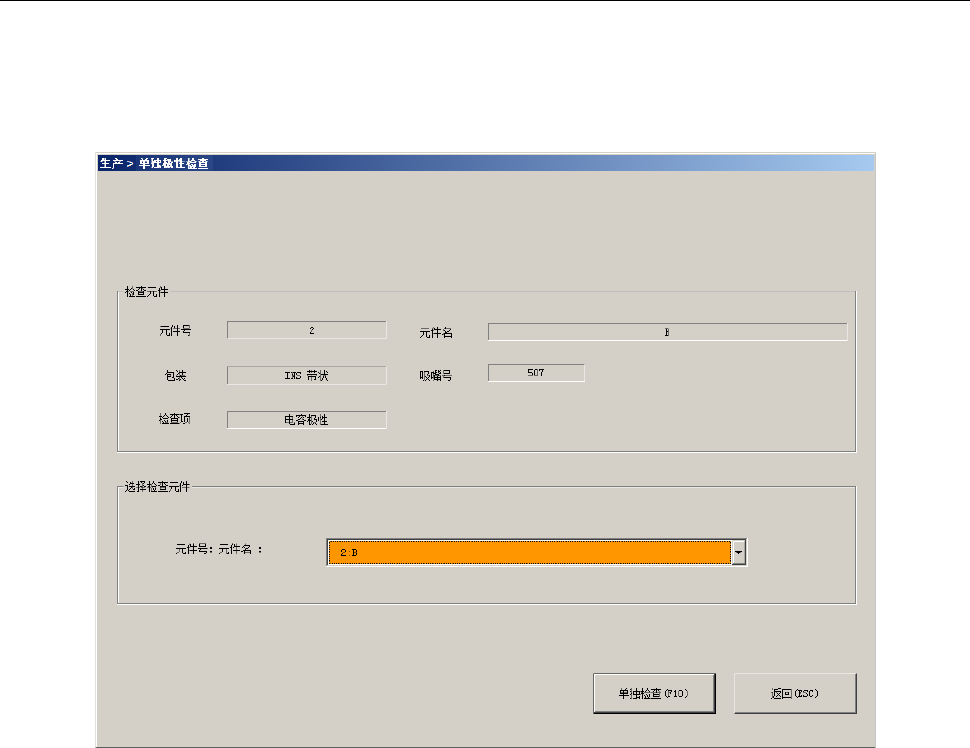

2-11-6-3 单独检查
(1) 选择元件
元件数据中极性检查设定为[执行]的元件会显示在画面中元件名的组合框内。
按下[单独检查]按钮，即显示下一项的画面。
1) 检查元件、选择检查元件
显示元件的内容。元件名的组合框内会显示极性检查对象元件列表，在此处选择要执行检查
的元件。
第 1 部 基本篇 第 2 章 生产
2-135
(2) 执行检查
OCC移动到吸取位置。
1) 全体的进展状况
用进度条显示当前的进展状况。
2) 检查元件
显示元件的内容。
3) 吸取坐标
显示吸取元件的吸取位置的内容。可将吸取位置变更到前代替元件或后代替元件。
・ [送料]按钮
送料器进行一次送料，输送元件(32mm 纸带除外)。
・ 把示教结果反映在吸取数据上
选择是否将示教结果反映到吸取数据中。
如果取消勾选，示教结果仅适用于本次吸取。
托盘元件无法反映在吸取数据上。
4) 极性检查结果
显示当前选择元件的元件名/安装孔/检查项目/规格值/允许值上限/允许值下限/实测值/结果。元
件检查后，实测值里会显示检查结果。
第 1 部 基本篇 第 2 章 生产
2-136
5) [单独检查]按钮
对指定的元件单独进行极性检查。
6) [前代替元件]/[后代替元件]按钮
将检查对象变更为代替元件。
注意
按下「单独检查」后，Head 会立即移动，开始检查。为避免人身伤害，在运行过程
中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下「单独检查」前，请务必确认没有人在进行装置内部的作业。
在按下「单独检查」前，请确认装置附近没有会受到人身伤害的人。
在按下「单独检查」前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
