第2部 功能详解篇 第12章 机器自诊断功能
12-6
12-3-2 过滤器弄脏检查
从下拉菜单的[个别诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]后，会出现
过滤器弄脏检查画面。
指定供料器台架或Head，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各供料器台架表上 [判定]里。
(1)过滤器弄脏结果
各供料器台架表的内容如下。
项目
内容
真空 真空的 ON/OFF 状态。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
判定为过滤器脏污时，如果取得的真空值低于可安装吸嘴的真空下限值（过滤器或检查值），会发
生错误。
另外，如果取得的真空值大于（LNC120 过滤器不良判定值＋吸嘴更换 过滤器不良判定阈值）时
，也会发生错误。
第2部 功能详解篇 第12章 机器自诊断功能
12-7
(2)共通设置
设置值
内容
LNC120 过滤不良判断值 LNC120 的过滤器不良判断值
更换吸嘴
过滤器弄脏判定值
更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴
真空上升为止重试时间（1/1000Sec）
更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴
真空上升为止重试次数
更换吸嘴时的、到真空上升结束为止的重试次数
勾选「全检查」时，可同时勾选或取消勾选所有Head的勾选项。
按「确定」保存共通设置，关闭画面。
按「取消」不保存共通设置，关闭画面。
(3)出错时的处理方法

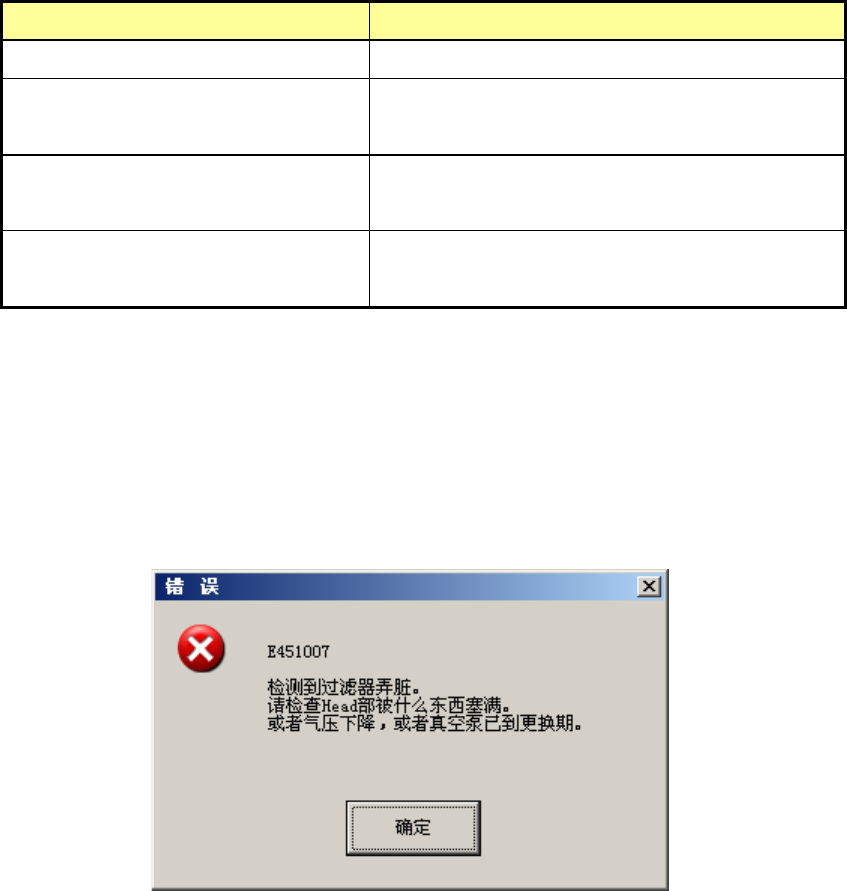

发生了过滤器污染错误时，将输出如下信息。
对检测到过滤器污染的 Head，请检查一下是否有东西堵塞，压缩空气是否正确遍布。
第2部 功能详解篇 第12章 机器自诊断功能
12-8
12-3-3 VCS脏污检查
选择下拉菜单的[个别诊断]－[VCS脏污检查]，或选择命令按钮上的[VCS脏污检查]，即显示VCS脏
污检查画面。
按[执行检查]，即执行VCS脏污检查。
结果显示在[判定]栏里。
(1)诊断结果
诊断结果记述如下。
项目
内容
检查级别 显示VCS脏污的平均值、最大值、标准偏差的检查级别
检查值 显示VCS脏污的平均值、最大值、标准偏差的检查值
状态
显示VCS脏污检查时判定的结果。
正常结束时显示「正常」、
检查出激光脏污时显示「VCS脏污」、
发生错误时显示「错误」。
按「返回」，关闭画面。
