第 1 部 基本篇 第 2 章 生产
2-26
另存为
对编辑后的生产程序需要改变文件夹或指定文件名后保存时，选择此项。
① 单击[文件]-[另存为]。

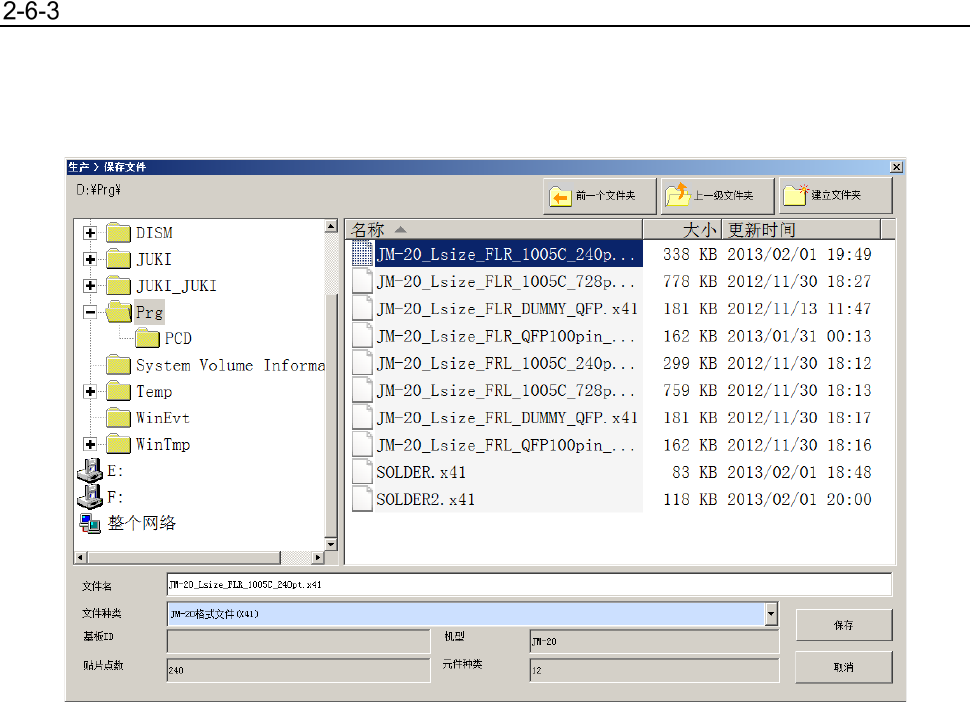

② 在“另存为”画面中，指定文件夹和文件名，单击[保存]。
第 1 部 基本篇 第 2 章 生产
2-27
2-7 生产准备
设置基板
固定基板(定心)的方式有2种。一种是 “外形基准”法，一种是使用定心销的“销基准”（选项）定心法。
<步骤>
下面说明在「生产补助」画面 *1 上，进行各项设置的方法。
在以后的说明中除特别注明之外，一般指的是生产已经启动的状态。
*1 生产的“生产补助”画面具备的功能：进入[生产]－[生产补助]画面，在该画面上选择菜单操作，即可
对生产准备阶段进行检查和调整，提高操作效率。
有关基板传送的详细说明，请参见「4-5-4-1-1 基板控制」。
有关“支援准备”的详细说明，请参见「2-11-1 支援准备」。
（注意） 需要启动「生产」，读入生产程序。
调整传送轨道宽度
调整定心销位置
配置支撑销
外形基准
销基准（选项）
第 1 部 基本篇 第 2 章 生产
2-28
2-7-1-1 传送部的构成
(1) 当为“外形基准”时
1) 搬入基板，IN传感器①检出基板后，传送马达⑧便驱动驱动轴⑨，通过传送带开始传送。
同时，挡块⑩变为ON。
2) 基板到达挡块⑩时，被停止传感器④检测出，支撑台⑫上升。
此时，基板外形被挡块⑩、支撑销⑬固定住。暂时固定后，挡块⑩OFF，完成基板固定。
3) 固定后，下一块基板同样被送进，在待机传感器③的位置等待。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过C-OUT传感器⑤时，挡块⑩再次变为ON，准备固定下一块基板。
(2) 当为“销基准”时
搬入动作与外形基准相同，使用安装在支撑台⑫的定心销⑪、支撑销⑬来固定。
搬出动作与外形基准相同。
＜L,XL 基板规格＞
①
IN
传感器
⑦传送电磁阀
⑬支撑销
②
OUT
传感器
⑧传送马达
⑭自动调整宽度马达
③
WAIT
传感器
⑨驱动轴
⑮操作杆
④
STOP
传感器
⑩挡块
⑤
C-OUT
传感器
⑪定心销（选购项）
⑥支撑台原点传感器
⑫支撑台
①
②
①②
③
④
⑤
⑥
⑧
⑧
⑧
⑨
⑨
⑨
⑩
⑪
⑪
⑫
⑬
⑭
⑮
⑦
