第 1 部 基本篇 第 1 章 装置概要
1-55
1-8-2-4 操作面板
可在机器主机的操作面板上，对机器的动作进行控制。

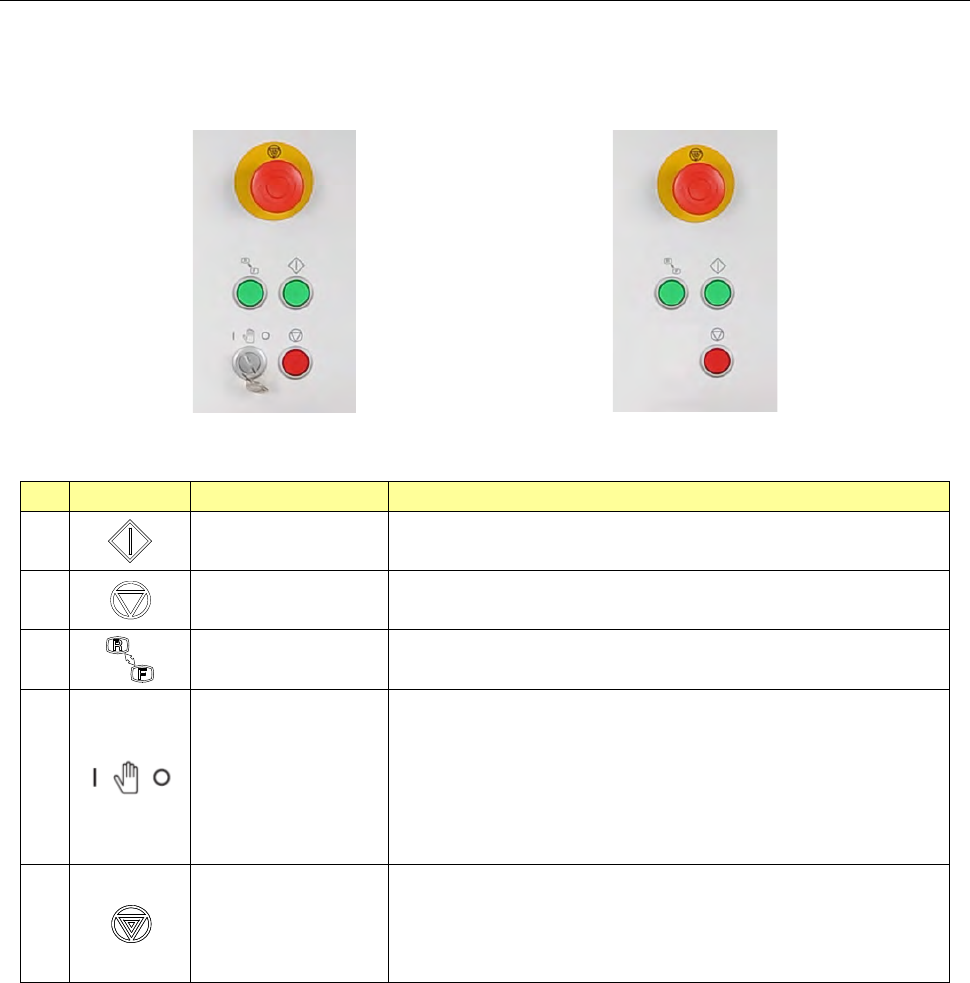

前侧操作面板 后侧操作面板
开关功能概要
No
开关
名称
功 能
1
Start
（开始）
执行生产、或执行模拟生产动作时使用。
在生产以外未实施原点复位时，实施原点复位。
2
Pause/Stop
（暂停/停止）
生产，或模拟生产结束时，按此开关。
按一次为暂停，再按一次为结束。
3
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
4
Maintenance Key
（维护键）
·此开关可切换生产模式（钥匙对准「O」方向）、维护模式 （钥匙对
准「I」方向 ）。
·维护模式时，可在安全罩打开或 BF 台架罩打开状态下运行慢动作。
·生产模式时安全罩打开，会紧急停止。
（EN 机型，安全罩打开或 BF 台架罩打开，或台架下降，或安全罩锁
紧解除时会伺服停止）
5
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全的可能需要紧急停止时，使
用此开关。按本开关后，马达及其他驱动部即停止，红色信号灯点亮。
向箭头方向旋转开关，开关即恢复。
第 1 部 基本篇 第 1 章 装置概要
1-56
1-8-3 操作方法
1-8-3-1 选择命令
选择命令有两种方法：通过菜单选择，或按命令按钮。
但命令按钮不能选择所有的命令。
需选择详细命令时,请通过菜单选择。
菜单选择与命令按钮结合操作,可提高操作效率。
(1) 通过菜单选择命令
选择菜单执行命令，有以下两种方法。
通过轨迹球进行选择。
通过触摸屏进行选择。
通过操作键盘或软键盘进行选择。
1)
用轨迹球或触摸屏选择的方法
用轨迹球选择命令，与普通的 Windows 操作相同。
① 用轨迹球随时点击所需菜单,达到目标命令后,点击该命令即可。

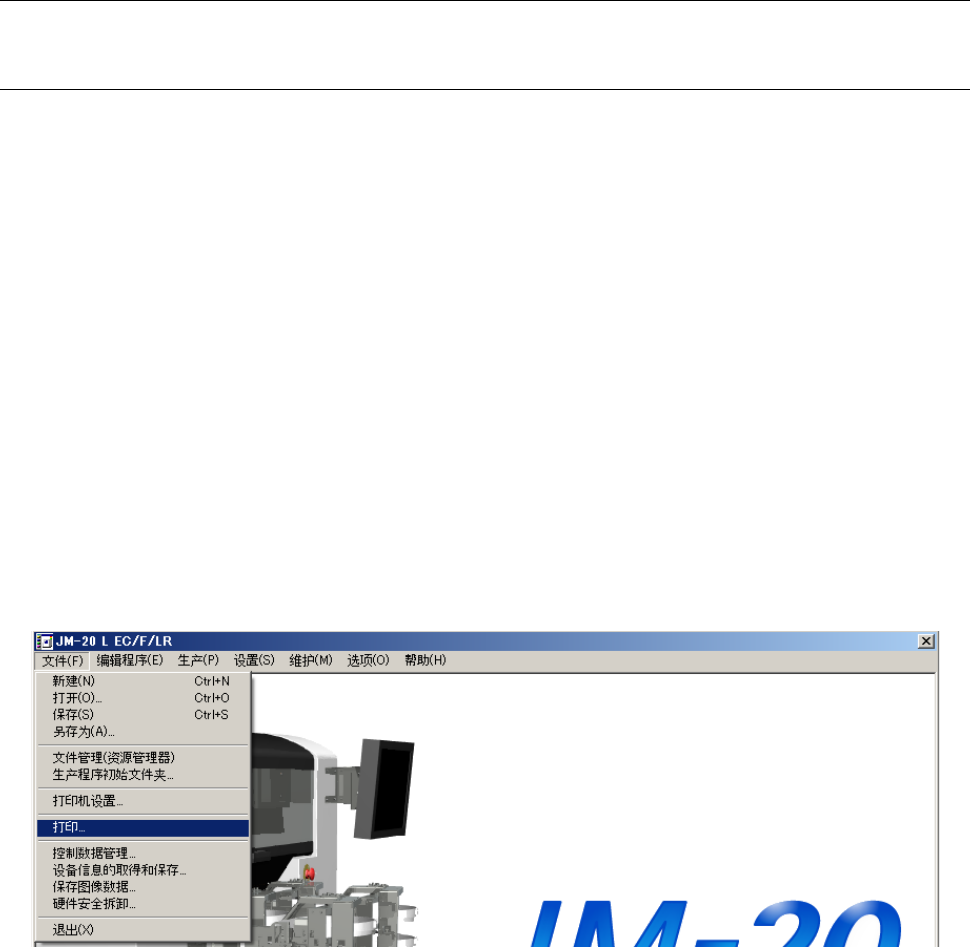

示例：通过「文件」菜单选择「打印」 。
第 1 部 基本篇 第 1 章 装置概要
1-57
2) 通过键盘或软键盘选择的方法
从键盘选择菜单, 可用“按箭头键依次选择”或“按快捷键”。

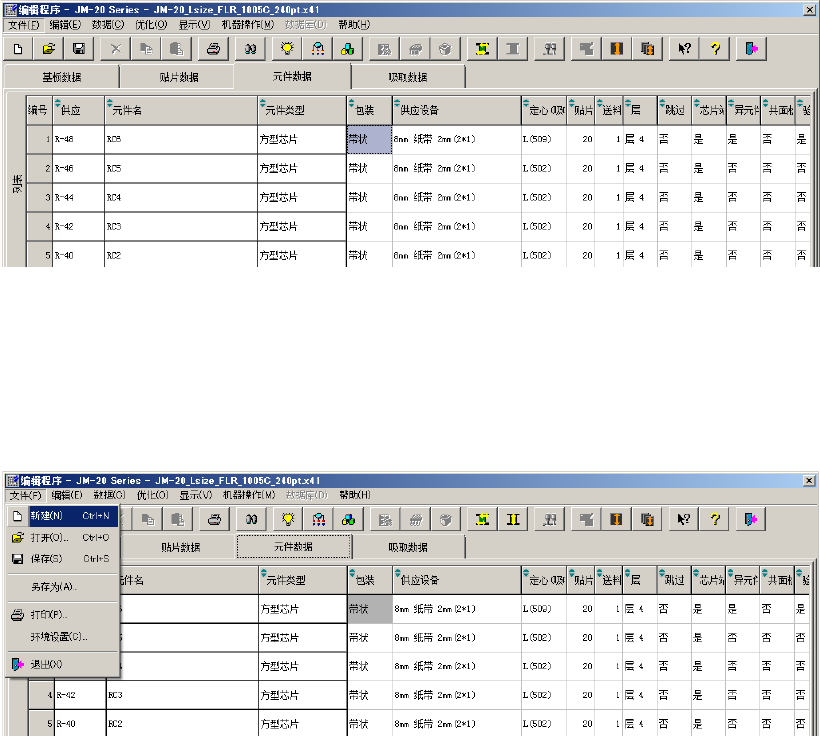

下面以生产程序编辑画面示例说明:
按[Alt]键激活菜单栏后, [文件]菜单便会被激活，[文件]菜单显示凹状态。
a) 按箭头键选择菜单
按[→]键或[←]键, 在菜单栏之间移动，在菜单上选择项目。
在下拉菜单上按[↑]、 [↓]键，选择目标项目。
菜单项目反色显示后，按[Enter]键执行命令。
中途要关闭菜单时，请按[Esc]键。
