第 2 部 功能详解篇 第 9 章 手动控制
9-50
9-9-4 真空泵控制
从下拉菜单中选择[其他(O)]-[真空泵控制(P)]，或选择命令按钮中的[真空泵控制]后，可显示真空泵控
制画面。
(1) 控制按钮
选择[ON(０)]按钮、[OFF (Ｆ)]按钮、[ON/OFF(/)]按钮，或按下[F3]键、[F4]
键、[F5]键来进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-51

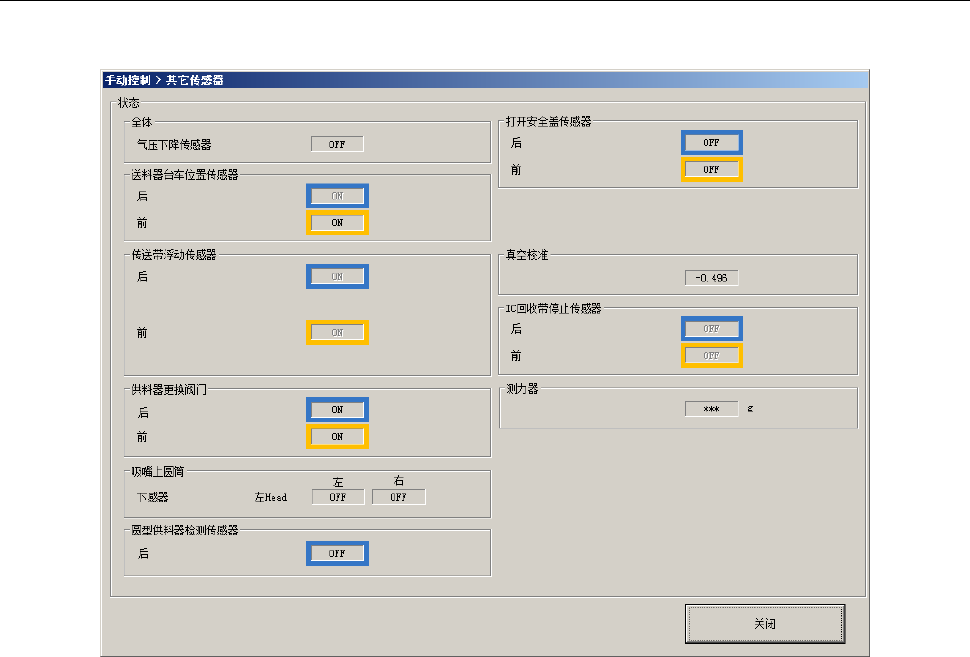

9-9-5 其他传感器
从菜单中选择[其他(O)]-[其他传感器(O)]，或选择命令按钮中的[其他传感器]后，可显示其他传感器画
面。
(1) 状态的显示
显示各传感器的状态。
不受机器设置的“使用单元”设置的影响（没有选中（不使用）单元的状态也会显示）。
传感器的状态显示，会连续读入状态和显示。
※当未安装碗进料器检测传感器，所述碗进料器检测传感器始终显示为 OFF。
第 2 部 功能详解篇 第 9 章 手动控制
9-52

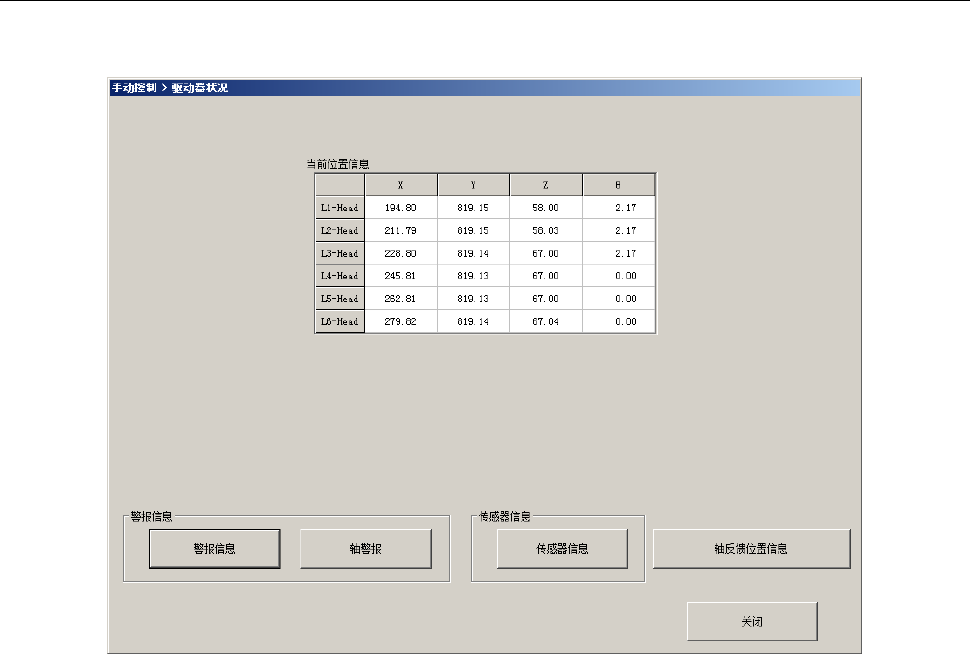

9-9-6 驱动器状况
从下拉菜单中选择[其他(O)]-[驱动器状况(D)]，或选择命令按钮中的[驱动器状况]后，可显示驱动器状
况画面。
(1) 当前位置信息
显示各轴的当前位置的坐标和旋转角度。
不受机器设置的 [使用单元]设置的影响。没有选中 (不使用)的单元状态也会显示。
(2) 警报信息，传感器信息
点击[警报信息]／[轴警报]／[传感器信息]／[轴反馈位置信息]按钮时的处理内容，在后面的项目中
做说明。
