识别结果显示功能
是发生「插入可能元件判范围外」或者「引脚矫正失败」时，显示出识别结果的功能。
由于上述原因发生错误而暂停时，在暂停画面显示「识别结果」按钮。
2-14-17-1 插入可能元件判定范围外

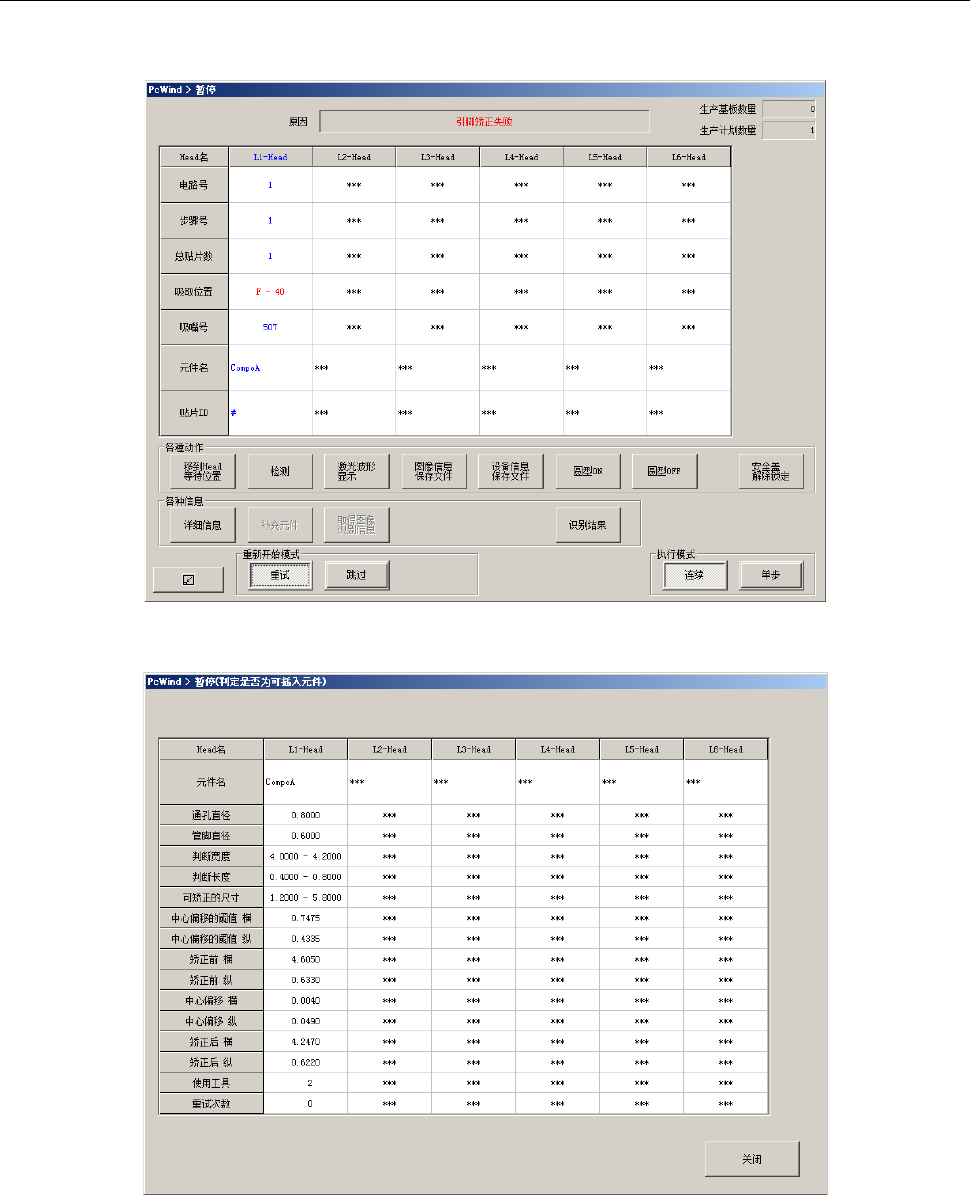

在生产程序的「元件数据（检查）」处，当插入可能元件判定设置为执行的元件发生错误时，暂停并显
示以下画面。
按下识别结果按钮，则显示以下画面。
第 1 部 基本篇 第 2 章 生产
2-195
2-14-17-2 引脚矫正失败
在生产程序的「元件数据（检查）」处，当引脚矫正或多针引脚矫正设置为执行的元件发生矫正处理失
败时，暂停并显示以下画面。
引脚矫正时按下识别结果按钮，则显示下图画面。多针引脚矫正时不予显示。
第 1 部 基本篇 第 2 章 生产
2-196
引脚矫正失败时，请根据识别结果确认下述失败条件。
(1) 引脚宽度的值比可矫正的阕值大或者小
引脚宽度超出了机械控制参数指定的上下阈值限时，引脚无法进入矫正工具的插入孔 ，所 以 对元件
实施废弃处理。
(2) 引脚尖端宽度的中心坐标和引脚根部宽度的中心坐标偏差过大
引脚尖端（激光识别1）处的引脚宽度值在矫正可能范围内，但 引脚宽度的中心坐标与引脚根部（激
光识别2）存在很大偏差，将引脚插入矫正工具时，引脚与工具间可能发生冲突，所以应在判定后
马上对元件实施废弃处理。
(3) 引脚垂直方向弯曲过大
根据激光识别结果，引脚在垂直方向存在较大弯曲时，引脚无法插入矫正工具的插入孔，所以应对
元件实施废弃处理。
Z
X
激光识别
激光识别 1
激光识别 2
X
Z
激光识别 1
Y
Z
具
激光识别 2
