第2部 功能详解篇 第12章 机器自诊断功能
12-12
(3)错误时的处理方法
如果滚珠丝杠磨损诊断中发生了错误，即输出如下提示信息。
给滚珠丝杠注入润滑油也无法改善时，必须更换滚珠丝杠。
有关更换方法请咨询本公司服务部门或代理店。
第 2 部 功能详解篇 第 13 章 选项组件
13-1
第13章 选项组件的使用
13-1 供料器类
关于供料器的使用方法，请参见各供料器的『使用说明书』，或供料器附带的『简易使用说明书』。
本章将介绍在主机安装供料器的方法。

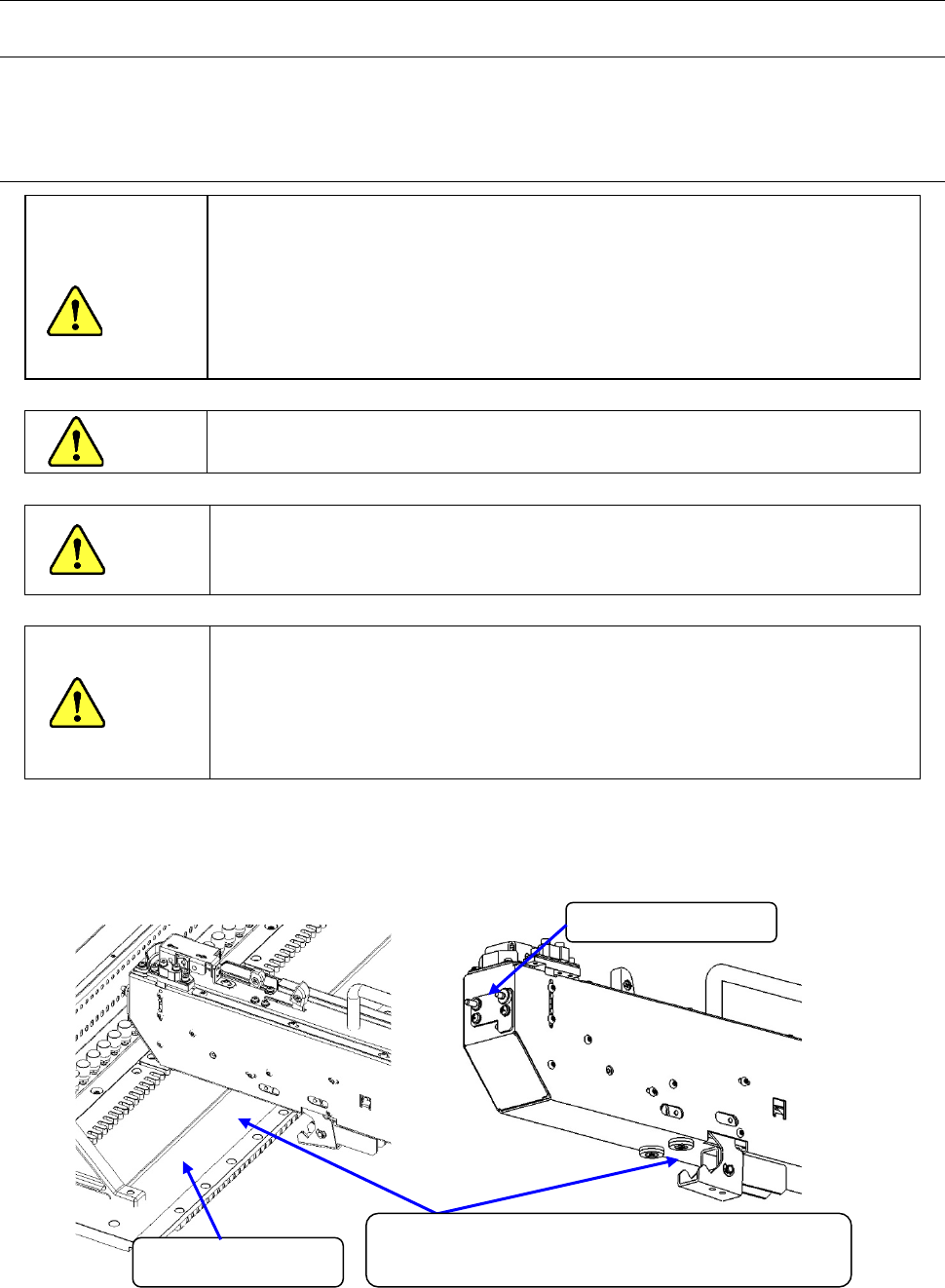

13-1-1 径向供料器
在 XY 轴或 Head 正在动作时进行更换，径向带式供料器可能会接触到动作中
的元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换径向供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请勿
将手伸进开口部。
注意
将装置安装到台架时，请在吸取位置上没有元件的状态下进行操作。
注意
在装置的固定面及贴片机的台架表面有异物的状态下安装时，可能造成吸取位
置偏移。安装前请务必进行检查。
注意
装置未充分插到底就从紧固把撒手时，可能导致装置前部浮动，使整体装置在
相对于台架通道倾斜的状态下被固定下来。
若无相邻的装置，请目检确认装置前端是否已顶住固定板，锁紧支架是否已紧
密扣紧锁杆。
若有相邻的供料器，请确认紧固把的位置或装置整体的位置是否已对齐。
(1) 安装步骤
1) 请确认装置的固定面及贴片机台架表面没有元件等异物。
2) 抓住手把，将装置放在安装基准面上。
危险
安装基准面、装置的固定面（2 处圆形突起部位）
要确认没有元件等异物
安装基准面
①基准销（2 根）
第 2 部 功能详解篇 第 13 章 选项组件
13-2

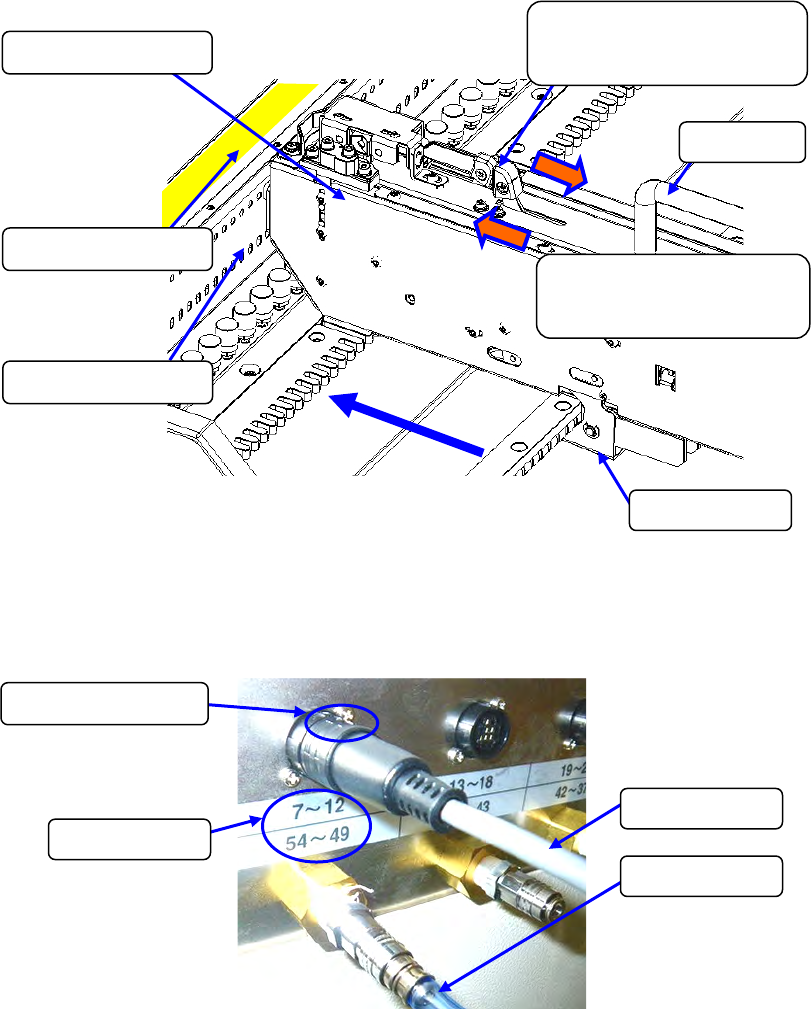

3) 向身边拉紧固把②、保持不动，将装置向前方滑动，直至装置前端的基准销①插入固定板。
4) 在顶住的位置上从紧固把松手，紧固把会回到原来的位置，下部的锁紧支架③会关闭，将装
置固定。
※ 固定体夹臂的固定螺丝延长线上的数字，即为装置安装的通道号。
5) 将从装置后端伸出的线缆插到贴片机上。
请将电源线插头方向对准白点插入。
然后请将气缆插入与装置安装的通道号对应的插口里。
固定板
台架通道显示区域
③锁紧支架
固定体夹臂
插入时
向身边拉紧固把②。
固定时
从紧固把
②松手。
手把
气管
电源线
通道号
插口对齐记号
