第 2 部 功能详解篇 第 8 章 机器设置 8- 10 如选择的吸嘴信 息已被注册时， 会显示如下画 面。 选择 “ 是 ” 后， 该吸嘴的数据 被覆盖更新。 如果 USB 存储器未插入 USB 端口，或因使用 U SB 存储器故障等原因不能读出时，会显示默认的追 加吸嘴数据文件 夹浏览画面。 在此处保存有已 存储的追加吸嘴 数据文件。
第 2 部 功能详解篇 第 8 章 机器设置
8-9
8-3-2 读取吸嘴数据
使用特别订制的吸嘴时，需将特别订制吸嘴的信息追加设置到系统中。
通常用USB存储器来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴号)。
按下列步骤注册到机器中。

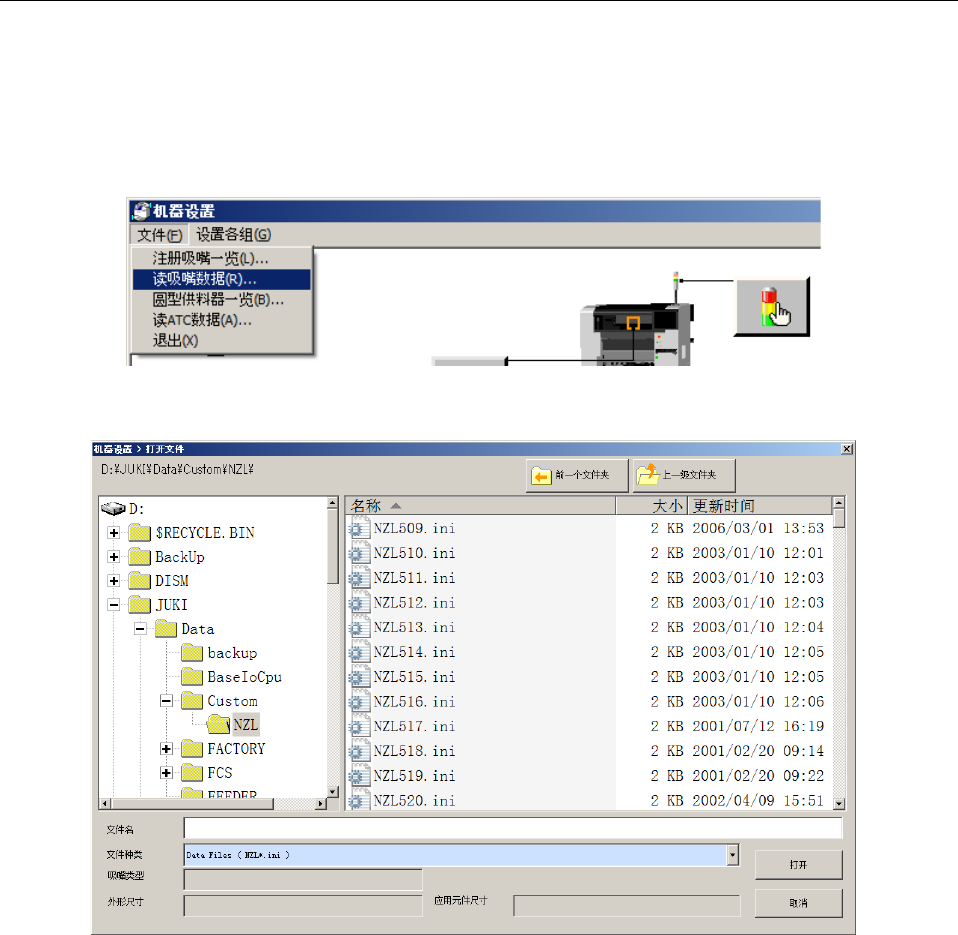

从菜单栏中选择「文件」/「读吸嘴数据」，则会显示「打开吸嘴数据文件」画面。
选择指定的文件，按下[打开]按钮，追加的吸嘴信息注册即可完成。
按下[取消]按钮时，则不进行注册。
请在“已注册吸嘴号一览”中确认已追加的吸嘴号已被注册。
第 2 部 功能详解篇 第 8 章 机器设置
8-10

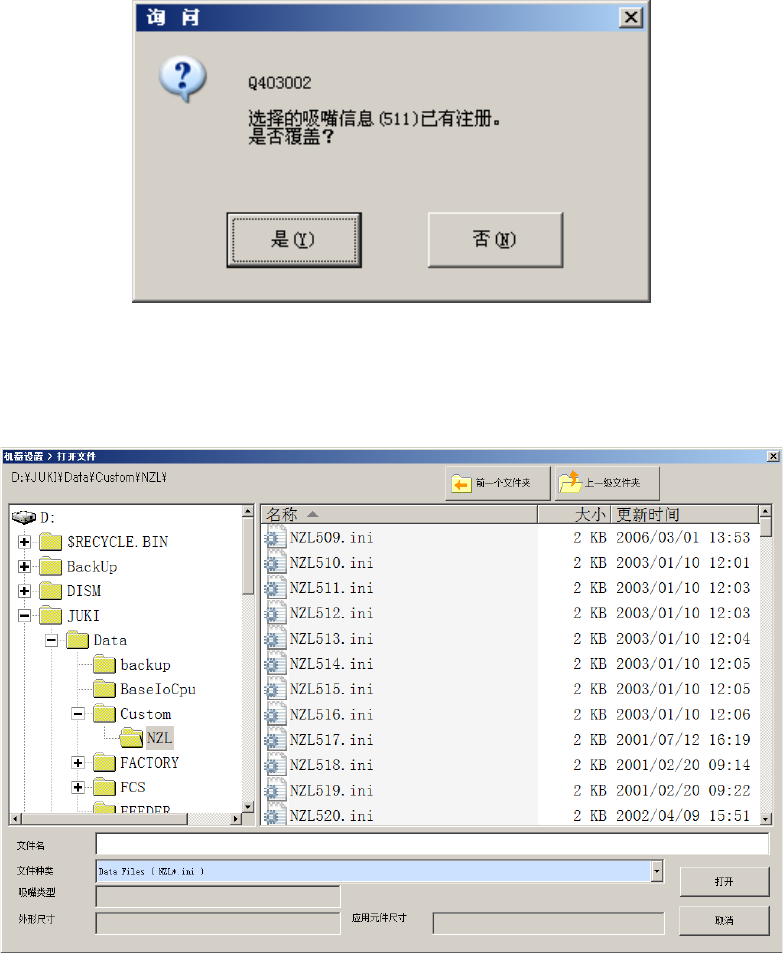

如选择的吸嘴信息已被注册时，会显示如下画面。
选择“是”后，该吸嘴的数据被覆盖更新。
如果USB存储器未插入USB端口，或因使用USB存储器故障等原因不能读出时，会显示默认的追
加吸嘴数据文件夹浏览画面。
在此处保存有已存储的追加吸嘴数据文件。
第 2 部 功能详解篇 第 8 章 机器设置
8-11
8-3-3 圆型供料器一览

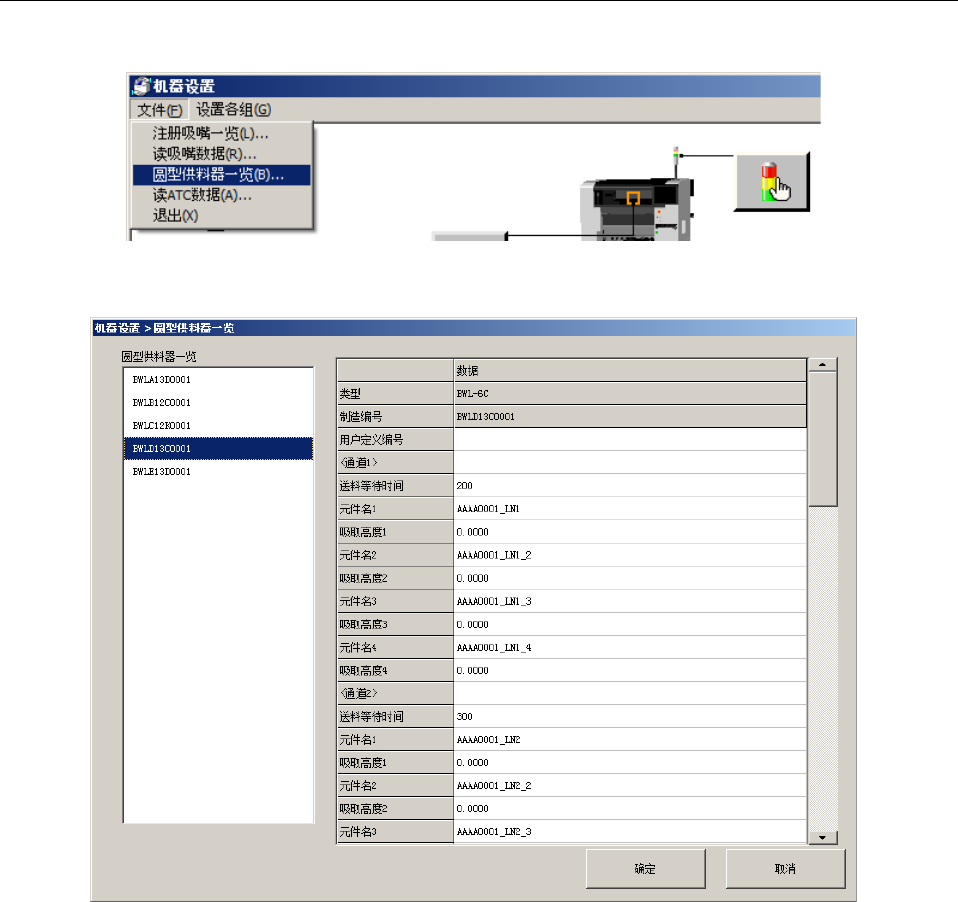

选择菜单栏的[文件]－[圆型供料器一览]，即显示以下画面。
左侧的列表框显示 D:\Juki\Data\Bowl 文件夹内的圆型供料器的一览。
要注册圆型供料器时，请将圆型供料器 INI 文件添加到此文件夹里。
・ 圆型供料器一览里显示的圆型供料器的数据会显示在右侧的圆型信息里。
改变选择的圆型供料器时，会同时显示对应的圆型信息。
在圆型供料器信息中，可以对用户定义 ID、供料时间、元件名称、吸取高度进行编辑。在各轨道处可
以登录多达 4 种元件。在程序编辑处，实施圆型供料器的优化时，请在元件名称 1～4 中输入圆型供
料器所使用的元件名称。
■圆型数据保存
编辑圆型信息，按[OK]退出时，尽管机器设置退出时不显示数据保存确认画面，但编辑数据会被自
动保存。
