第 1 部 基本篇 第 1 章 装置概要
1-51
1-8-2 显示装置及输入装置
1-8-2-1 显示装置（触摸屏）
本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
1-8-2-2 键盘
作为选购项，本机上可连接标准89键(英文规格)的带轨迹球键盘。
输入文字与画面操作等，均可通过该附带轨迹球键盘来进行。
注意
在机器运行中,请勿将手伸入装置内部或将脸部、头部靠近装置。
请勿在接通主机电源的状态下插拔键盘电缆。
第 1 部 基本篇 第 1 章 装置概要
1-52
功能键列表
键的名称
功 能
F1
·显示
HELP(
用于将来扩展
)
F2
·用于变更输入后的数据。
·显示弹出
(Pop up)
一览表。
F9
·用于切换一览表显示与表格显示。
Esc
·用于取消输入。
Alt
·用于选择菜单。
Ins(Insert)
·用于切换
[
插入模式
]
、
[
替换模式
]
。
Del(Delete)
·用于删除光标位置上的文字。
Home
·用于将输入位置移到行首。
End
·用于将输入位置移到行末。
PgDn(PageDown)
·用于显示下一页。
PgUp(PageUp)
·用于显示前一页。
Ta b
·用于向正向移动输入位置或视窗。
Shift + Tab
·用于向反向移动输入位置或视窗。
↑
←
↓
→
·用于向箭头方向移动光标。
0
～
9
、
A
～
Z
－＋
其他符号
·用于制作、编辑数据。
注：输入￥键时按／。
(
￥仅限于日文，中文键盘￥键为﹨
)
Back space
·用于使光标后退的同时
,
删除已输入的文字。
Enter
·用于确定
*1
已输入的数据。
Caps Lock
·用于切换大小写字母。
如选中
,LED
将点亮。
Num Lock
·锁定数字输入。
如选中
,LED
将点亮。
上述为标准功能说明，因画面操作会有不同。
*1. [Space]键与[Enter] 键有时具有相同功能。
第 1 部 基本篇 第 1 章 装置概要
1-53

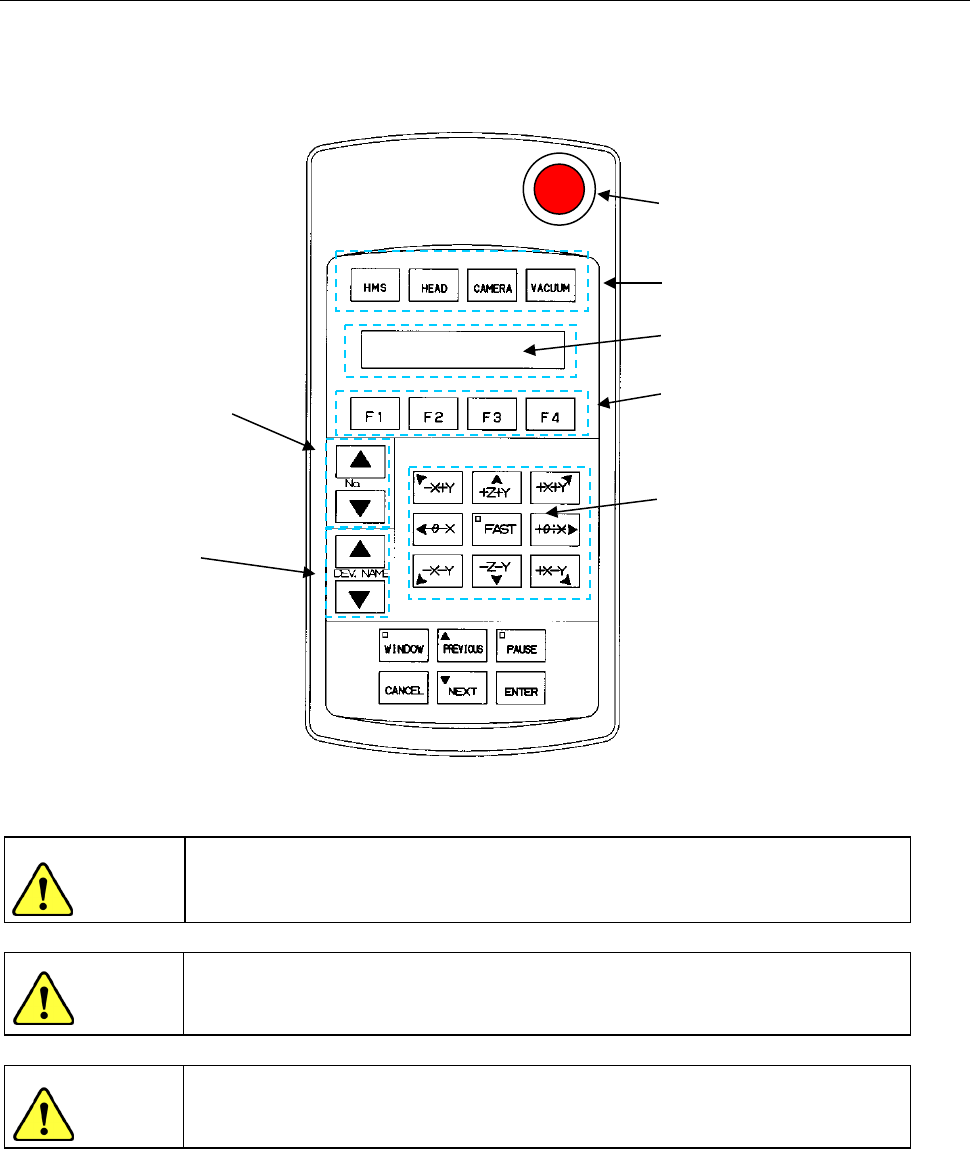

1-8-2-3 HOD：手控操作盘
HOD（Handheld Operating Device）主要用于示教时直接操作各轴。
可以代替触摸贴片机主机上的液晶板，直接进行示教等操作。
注意
为了避免人身伤害,在进行 HOD 操作过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
将 HOD 单元与主机连接时，请关闭主机电源。
注意
HOD 单元背面贴有磁铁，如果使软盘等靠近，有可能使数据丢失。
紧急停止
LCD
移动键
No.
键
装置选择键
功能键
装置名称键
