AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL100

机器调校4

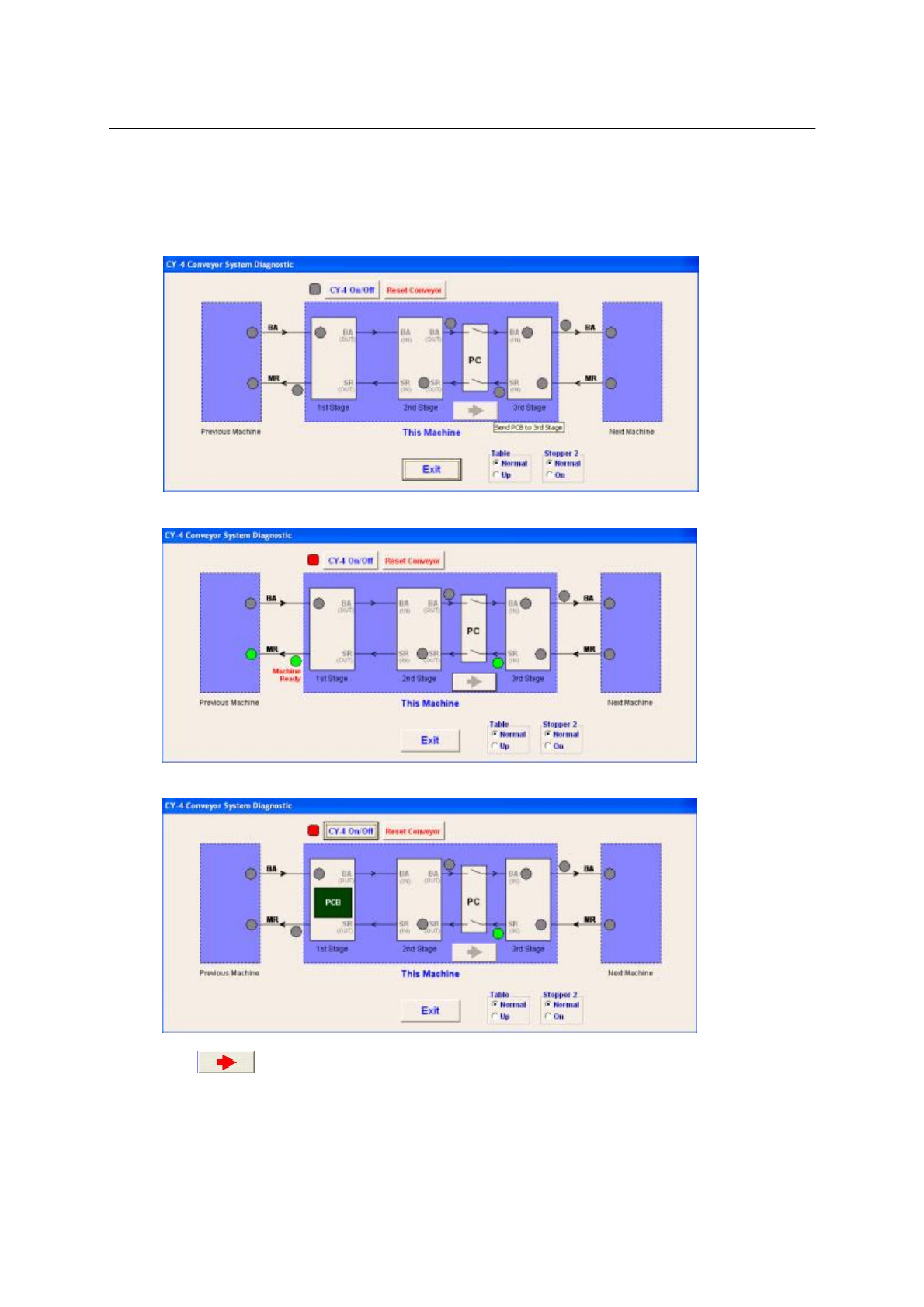

这是传送带系统的诊断测试。

点击“CY4On/Off”开启检测,绿灯表示可以载入PCB

黑色PCB表示第一个感应器上有PCB板,同时感应器是可用的

点击前进PCB

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL101

 选择传送带系统是正常的还是专用的

ConveyorSpecial是一种做临时用途的特殊功能设定，此时PCB平台总是升到高位

备注: 为传送带系统设置PCB，请查阅附录B

 PCBpassthro.SensorthenStopperOnDelayinmesc

这是设置PCB通过感应器后到达限位器的延迟时间

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL102

 (Sensor1&2)PCBpreloadDelay

这是设置1号和2号感应器能再次读取PCB板的延迟时间

 (Sensor3)PCBoutDelay

这是设置3号感应器让PCB退出的延迟时间

 MotorOnmax.timing(conveyorerror)

这是设置马达运转的最长时间

在设置好延迟时间后,点击将进行记录

 PCBFixtureVacuum

PC B工作夹具真空检测,当设定好真空通过值和检测时间后,点击Vacuum按钮进行检测

机器调校5

这是开启/关闭一些可选设备

开启1号头Raxiswithindex功能

开启2号头Raxiswithindex功能

当开启了Raxisindex功能，请做以下设置

在Home机器模式学习RHome的影像

校准AlignmentG90/180/270角度偏差
