AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL142

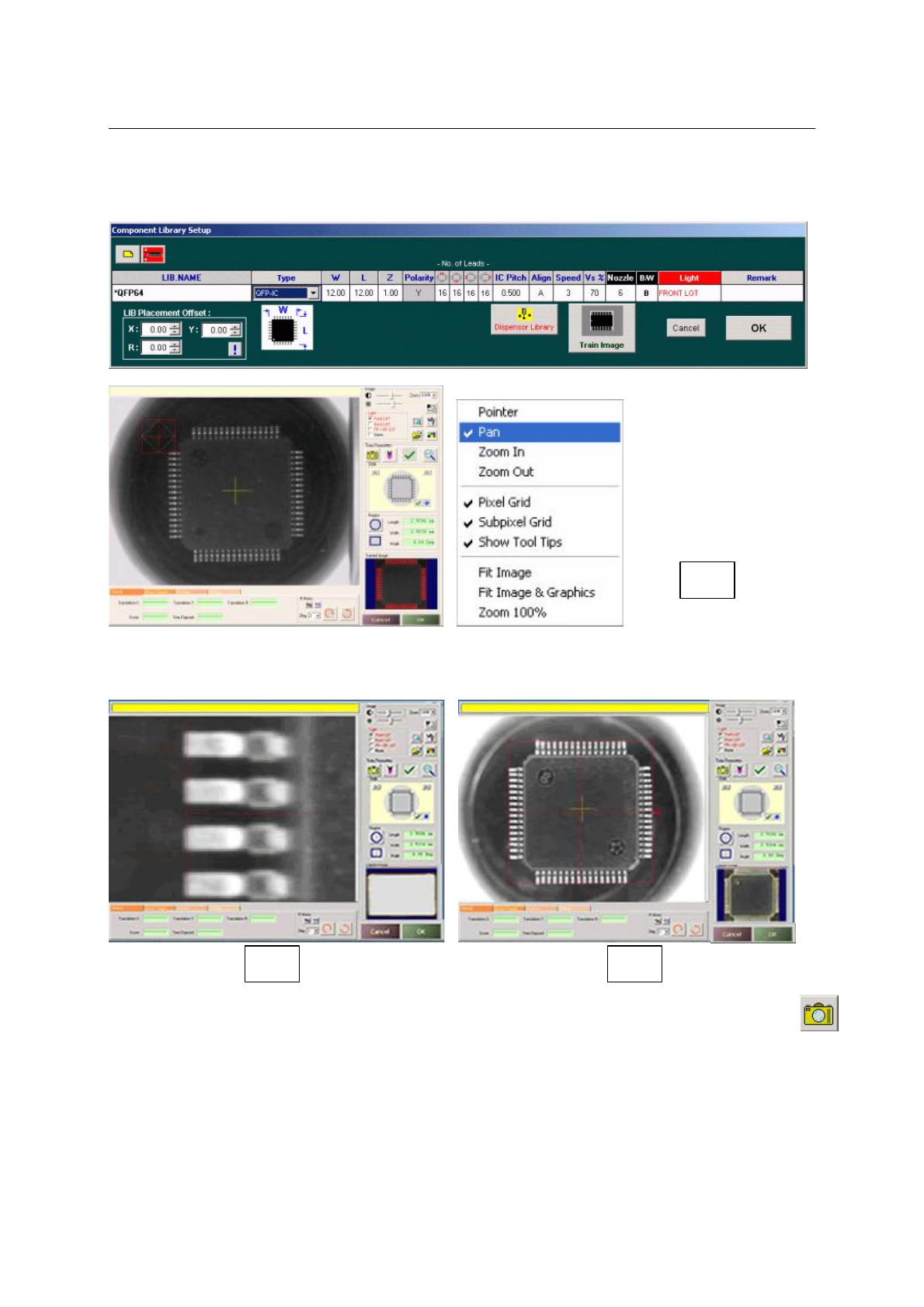

截取图像(IC等大元件)

对于没有配有CameraG的机器,通常使用alignA的对中方式

参照电阻部分框选元件外形,拖动鼠标滚轮,放大元件,此时将看不见IC的各边脚位,请点击鼠标右键将有选择菜

单出来,如图5,将“Pan”前打钩,此时将发现鼠标变成手形,可以移动画面.

将画面移动到四边,看看”田”字框的红线是否在IC脚位的中间,如图6,最后,拖动鼠标滚轮放大图像,点击

按钮,获取此IC元件影像,如图7,点击OK将自动保存并退出.

g)识别影像完成后,在下次进行打料时,机器将自动用获取的影像与元件进行对照,如果一致,就会进行打料工

作.

图5

图6

图7

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL143

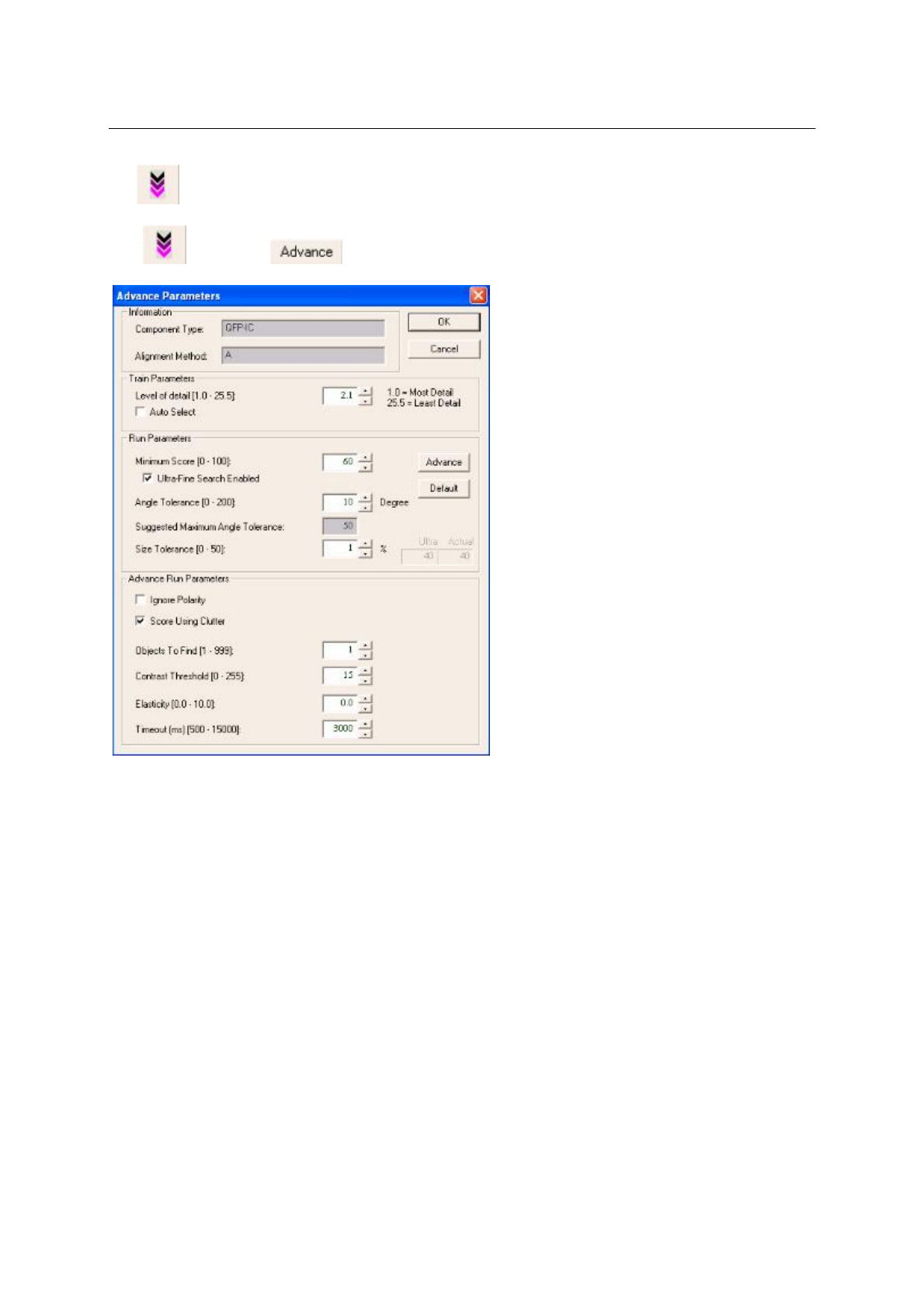

附: 内的设置:

点击按钮,并点击按钮将出现选择画面,请参考以下进行选择

“information”(资讯)栏会显示电子零件类型和对中方式的信息.

“TrainParameters”(学习参数)栏

level of detail(细节)的”自动选择”功能通常用于检测外形简单的元件. 当检测QFP或BGA等精密的芯片时,

应该进行”手动”设置.

细节的设置主要取决于放料过程中所需要的精确度, 当设置越趋向”1”,计算机将检测更多的元件细节,因此也在

位置和角度方面有更好的精确性,但是也需要更多的时间来搜索.

当设置越趋向”25.5”,计算机只会检测元件的粗略轮廓,所以得到的位置和角度的精确性也非常粗略,但是搜索速

度将非常快.

因此,当检测QFP和BGA时,我们应该选择将设置设为接近”1” ,然后检查所需要的搜索时间.用户可以尝试对间隔

尺寸设为不同的设置 (例如.3,2.5,2,1.5…),然后检查搜索时间,对QFP来说,搜索时间应该在300ms–500ms之

间.

“RunParameters”(执行参数)栏

MinimumScore(最小分数值)

这是视觉对中系统能识别一个物体成为搜索元件的允许最小计算分数.

AngleTolerance(角度误差)

这是被搜索元件不同于已学习元件的最大角度误差(0180度之间)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL144

备注:当所要放置的元件是有角度变化时

由于AlignmentA是先对中再在放置时转角度的,此时的角度误差应设为30度,建议最大角度误差为50度.

由于AlignmentG是先转角度再进行对中的,此时的角度误差应设为180,建议最大角度误差为200度.

SizeTolerance(尺寸误差)

这是被搜索元件不同于已学习元件的最大尺寸误差(050%之间)

“AdvanceRunParameters”(进阶执行参数)栏

IgnorePolarity(忽略极性)

如果目标所搜索出来的颜色是杂色的则需要开启此项.在学习图片时忽略极性将导致比较长的搜索时间.

ScoreUsingClutter(计算时考虑杂音)

如果对所搜索的元件需要将杂音计算在分数内时则需要开启此项.

Objecttofind(目标数目)

准备识别的元件数目(1999之间)

ContrastThreshold(最小对比度)

这是视觉对中系统能识别出物体边缘的允许最小的对比度(0255之间)

Elasticity(弹性值)

这是被搜索元件不同于已学习元件的最大弹性值(0-10之间)

Timeout(ms)(时限值)

这是视觉对中系统锁定一个搜索元件所允许的最大允许搜索时间

对于带有CameraG的机器,可以使用alignG的对中方式

同时选择“4PointsAlignment”4点对中功能

备注:4点对中功能不能与“alignwithprerotatetoplacementangle“同时使用

4点对中的定义:
