AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 96

6.3调校菜单机器延迟调校

机器调校1

(1) AutoDetectHe ightVacuumOnDelay:Z 轴向下移动一步与在自动检测高度功能中检测真空

感应器之间的延迟时间

(2) AutoDetectHe ightuseno zzle: 选择使用1号吸嘴或2号吸嘴进行自动检测高度功能

(3) AutoDetectHe ightPercentage: 设置真空感应器的探测百份比

(4) DispenserMoveUpDelay: 点胶器上移延迟时间

(5) DispenserMoveDownDelay: 点胶器下移延迟时间

点击按钮可以测试此延迟时间

(6) DispenserOutpu tOffDelay: 点胶器点胶完毕与向上移动之间的延迟时间

(仅用于可选件DP2点胶器)

(7) 在设置可移动的X,Y 方向的限制

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 97

(8) Camera3magnificationratio 设置 3 号镜的放大比率

(9) UseofCamera3设置当 1 号镜检测不到时，从哪个到哪个送料器使用 camera-3 来检测

备注: 机械爪和点胶器升 / 降使用了气动设计，气体的速度是由空气流动开关控制的，一旦调整了空气流动

开关，软件的延迟时间也会作相应的调整

机器调校2

这是在ProductionS peed1&Product ionSpeed2~5中设置机器延迟时间(在取料设置模式中设置

机器头上/下速度)

(1) XYmotorStopDelay: 在XY轴马达停止并进行下一个工作之间的延迟时间

(2) 2ndPlacementStopDelay:在关闭真空后放置元件的延迟时间

(3) ZmotorStopDelay: 在Z轴马达停止并进行下一个工作之间的延迟时间

(4) RmotorStopDelay: 在R轴马达停止并进行下一个工作之间的延迟时间

(5) VacuumOnDelay: 进行取料前开启真空的时间

(6)PreonVacuun(mm): 在Z轴到达元件前的真空延迟(设0则关闭此功能)

(7) VacuumOf fDelay: 进行放料前关闭真空的时间

(8) PreoffVacuum(mm): 在Z轴到达PCB板前的真空延迟(设0则关闭此功能)

(9) PRODUCTIONSPEED: XY马达有问题时所用的低速度

(10)Up/DnHalfstrobe: 在自动生产里，放置元件在PCB板上后，Z轴将向上移动的值（不是

最高值）然后移到送料器位置拾取下一个元件。这通常用于增加生产

的速度

(11)PrismCloseDelay: 棱镜关闭的延迟时间

(12)PrismopenDelay: 棱镜打开的延迟时间

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 98

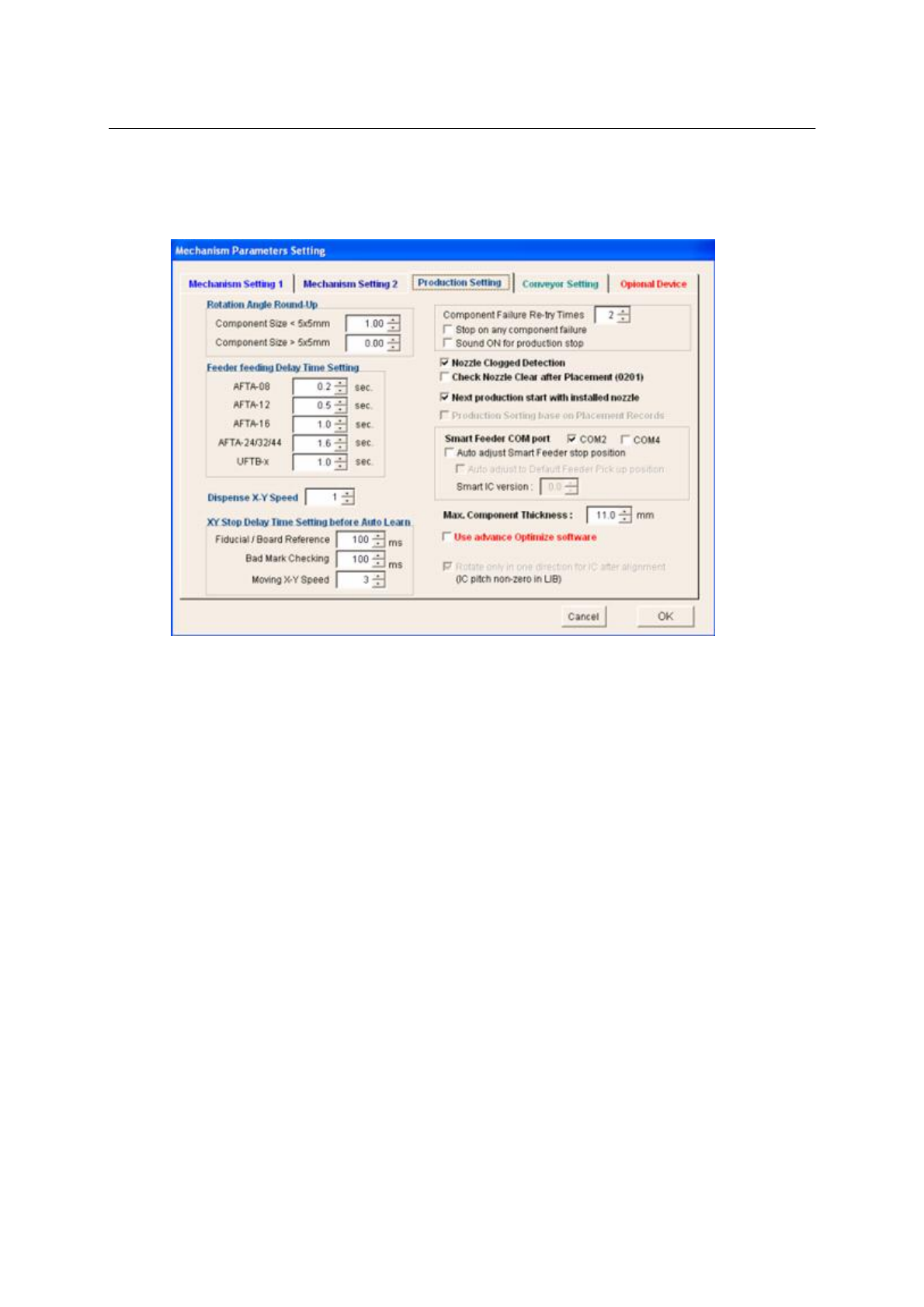

机器调校3

这是设置在自动生产中使用的一些参数

(1) RotationAngleRoundUp(Com ponentSize< 5X5):

对于元件尺寸小于5x5mm：机器在自动生产前进行参考点识别，如果PCB的角度移位大于预设角

度 (例如.1.00度)，机器将用增加的PCB移位角度来放置元件，否则机器将不会在放料时对PCB

进行角度移位。

(2)Rotati onAngleRoundUp(ComponentSize>5X5)

对于元件尺寸大于5x5mm：机器在自动生产前进行参考点识别，如果PCB的角度移位小于预设角

度（例如.1.00度），机器将用增加的PCB移位角度来放置元件，否则机器将不会在放料时对PCB

进行角度移位。

备注:  仅对于使用两个参考点

 正常的旋转角度是对小元件设置为1，对IC设置为0，因为IC元件需要高的放置精确

性。如果也对小元件设置0度，生产速度可能会下降，原因是机器需要对每一个元件

放置做小角度旋转。

(3) ComponentFailureRetryTimes

用于有下一个送料器。在自动生产里，取料失败或对中失败后，机器将再次尝试取料，这参数是设

置重试的次数。

(4) Stoponanycompo nentFailure

开启stoponanycomponent选项,这样可以在取料错误时停下,以便检查,如果不勾选,机器将自动

拾取后续的送料器,直到程序完成后才回来拾取错误的送料器.此功能适用于拾取0201元件.

(5) SoundONforproductionstop

开启SoundONforproductionstop选项，这样可以在取料失败时发出报警声。
