AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL168

附录K

0201元件设置

0201/0402元件在AFTA08L送料器上的注意事项

备注:正确选择送料器打料能有效的保护吸嘴,否则在拾取元件时吸嘴将会损坏

1. 因为很多0201 / 0402带有2mm间距的纸带，它需要特别的送料器来处理，送料器带2mm间距纸带的

型号是KFTA-08HS，（对于0201，则必须用KFTA-08HS）

同时也需要配合NZ-0201B-V(黑色吸嘴)来使用.

2. 还有另一种方法可以对0402使用标准的KFTA-08送料器，我们需要调整送料器的红外线感应器来校

准送料器的开始位置（如需更稳定使用0402，我们建议用KFTA-08HS 送料器）。

以上调整对于使用KFTA08标准送料器来拾取0402是必要的(使用KFTA08HS则不需要进行调整)

3. 因为0402的重量非常轻，为了得到更精确的高度，我们需要检测从高位到纸带的“元件拾取高度”

4. 为减少取料时在送料器上产生的振动，我们要将Z 轴的拾起速度调慢到“3”来缓慢的向下

5. 因为0402的尺寸比1 号吸嘴要小一点，我们需要调整真空值通常从“70％”调到“50％”

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL169

对应383VXX / 390VXX软件中的0201设置

1) 先设置0201的生产位置:优先:

0201的吸嘴必须安装在4号吸嘴位置

请在调校菜单吸嘴参数设置中将4号吸嘴设为用于0201生产

2) 从吸嘴中拿走被丢弃的0201元件:

设置可选择的0201抛料位置(TSWASTE01)并点击按钮来检查(Nozzle4)Waste

ComponentLocation是否应在海绵上.(Nozzle4)WasteComponentlocation的位置默认是在距抛

料位置左边15mm处.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL170

3) 问题检查:

万一有问题,可在生产画面使用“Check1”进行检测,大致分为3种情况:

i) 取料问题不能拾取元件

解决方法:

1. 在取料设置中重新学习取料高度

2. 在取料设置中重新学习取料位置

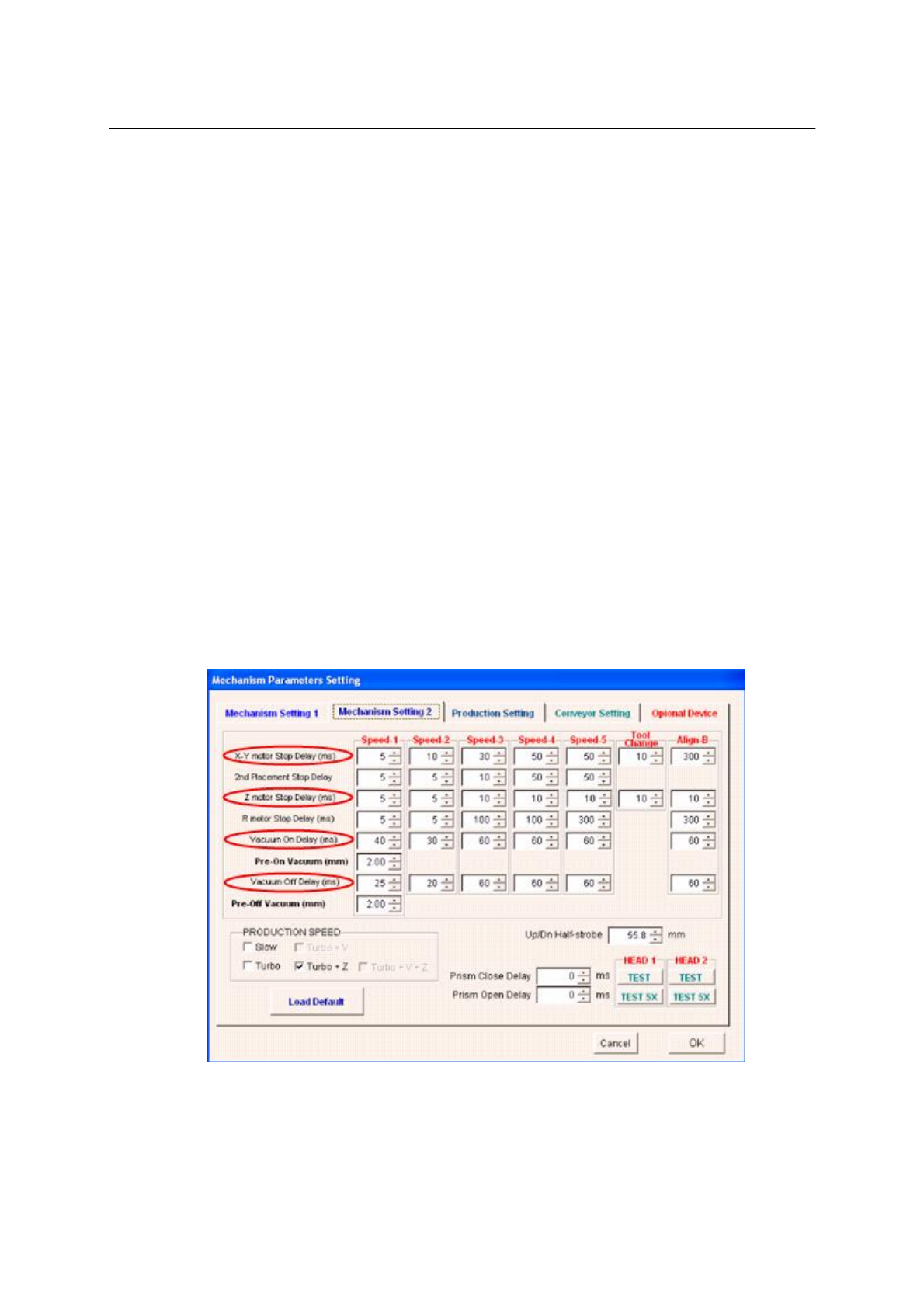

3. 在调校菜单–机器延迟调校–机器调校2中

(0201元件库使用Speed3来打料;比较长的延迟时间将给取料带来更好的稳定性)

a. 以50,75,100,125,150…来增加speed3的Zmotorstop延迟时间

b. 以100,125,150…来增加speed3的V acuumON延迟时间

c. 以30,60,90,120…来增加speed3的XYmotorStop延迟时间

ii) 对中问题不能找到元件

解决方法:

重新学习元件库的影像,或利用画图软件来编辑影像

iii) 放料问题不能将元件放置在PCB板上同时元件粘在吸嘴上

元件粘有其它元件

解决方法:

万一元件贴在吸嘴上,请用海绵来清理

以100,125,150…来增加VacuumOFF延迟时间令有更多时间来放置元件

检查锡浆,可能太干了

检查PCB放置高度可以适当减少0.1mm~0.2mm
