AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL163

解除匹配后可以自定选择用哪个Head取料

点击进行匹配,

选择要匹配的行,点击

在”ToMatchRow”选择要匹配的行.

点击恢复软件自动优先.

点击完成优先设置.

提示:通常无特别要求，由软件自动优先即可.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL164

附录J

如何在生产菜单中使用Check Mode功能

Checkmode1 --- 代表拾取元件并放置失败后,机器将在掉料位停下,此时可以检查出错方式.

Checkmode2 --- 代表在每次拾取元件后都将停在掉料位,此时可以检查拾取的元件位置是否有错.

出错方式:

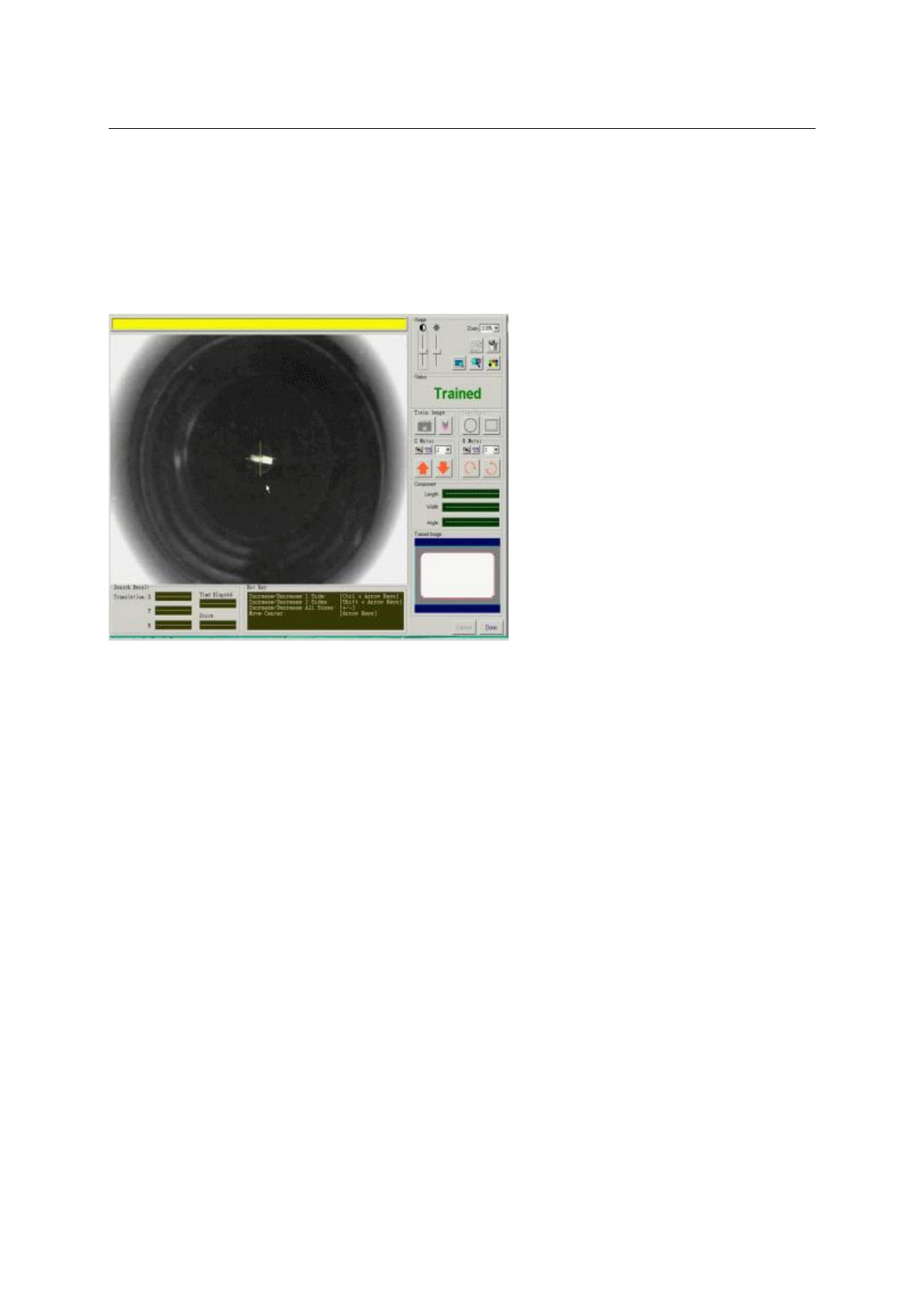

VISIONERROR[64:NOCOMPONENT] 

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL165

问题: 解决办法:

没有元件被拾取 取料高度不正确,再次学习取料高度

取料位置不正确,再次学习取料位置

送料器上元件堵塞,检查送料器

VISIONERROR[98:DetectFail]

问题: 解决办法:

元件飞行对中出错 元件位置不对,例如拾取在元件的角落上,再次学习取料位

置

取料高度相差太远,再次学习取料高度

真空延迟时间太短,增加真空延迟时间

旋转电子尺错误,检查旋转电子尺是否松动

滑轮松动,拧紧滑轮

VISIONERROR[100:DimensionFa il]
