AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 51
StartRecordnumber第一个需要转换的编号
EndRecordnumber最后一个需要转换的编号
AddTESTDOTin1 strecord在点胶前点测试点
Clearoldrecordbeforeconvert清除之前的点胶记录
4.9.4 排序点胶位置
建议在设计完成后排序点胶记录
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 52
4.10设置菜单视觉检查设置
4.10.1 学习检查位置
这是设计视觉检查的记录
4.10.1a No.
这是记录编号.
4.10.1b Location
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 53
这是位置名，可以在此输入任何特征。如果记录由计算机修改后，此栏目将和‘放料记录内的位置
名’的内容相同
4.10.1c Component
这是放置元件的元件编号或数值。
这是在从放料记录转换期间由计算机设置的
4.10.1d X
这是X坐标的检查点
4.10.1e Y
这是Y坐标的检查点
4.10.1f MARK
由计算机设置。它表示检查后的记录是通过还是失败的

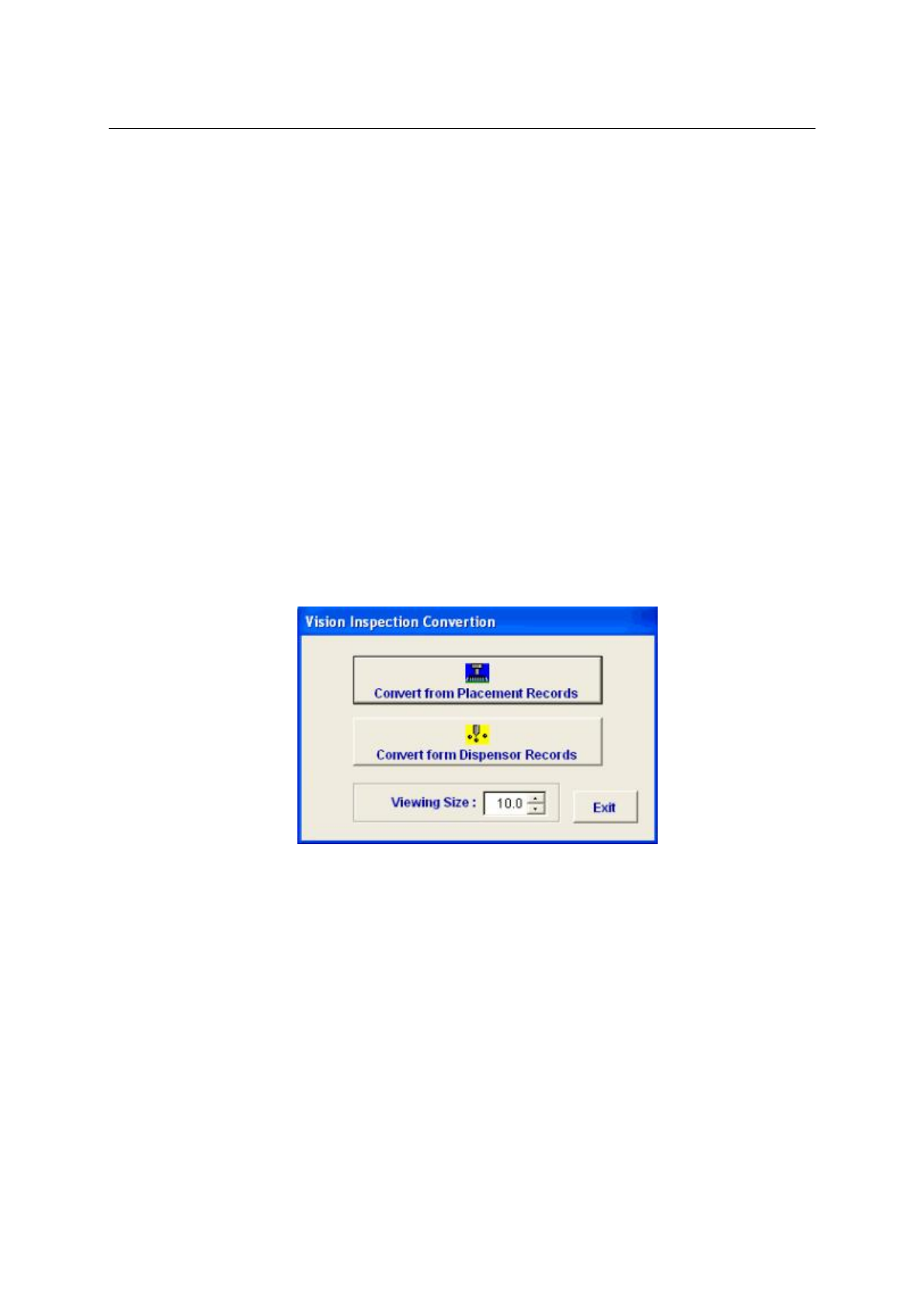

4.10.2 从放料记录转换
这是从放料/点胶记录中自动转换成视觉检查记录
观察的尺寸对应镜头的观察尺寸，以毫米为单位，或者可设为更小的值
设置更小的观察尺寸后，更多的检查记录将在转换期间产生
