AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 76 第一步是校准  Z 轴位置：需要准备一小块专用的软质蓝胶粘在定位砖的右下角，机器将自动安装 1 号吸嘴，可以把机器头移到软质蓝胶的上方，然后点击让 Z 轴下移并在软质蓝胶上点上…

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 75

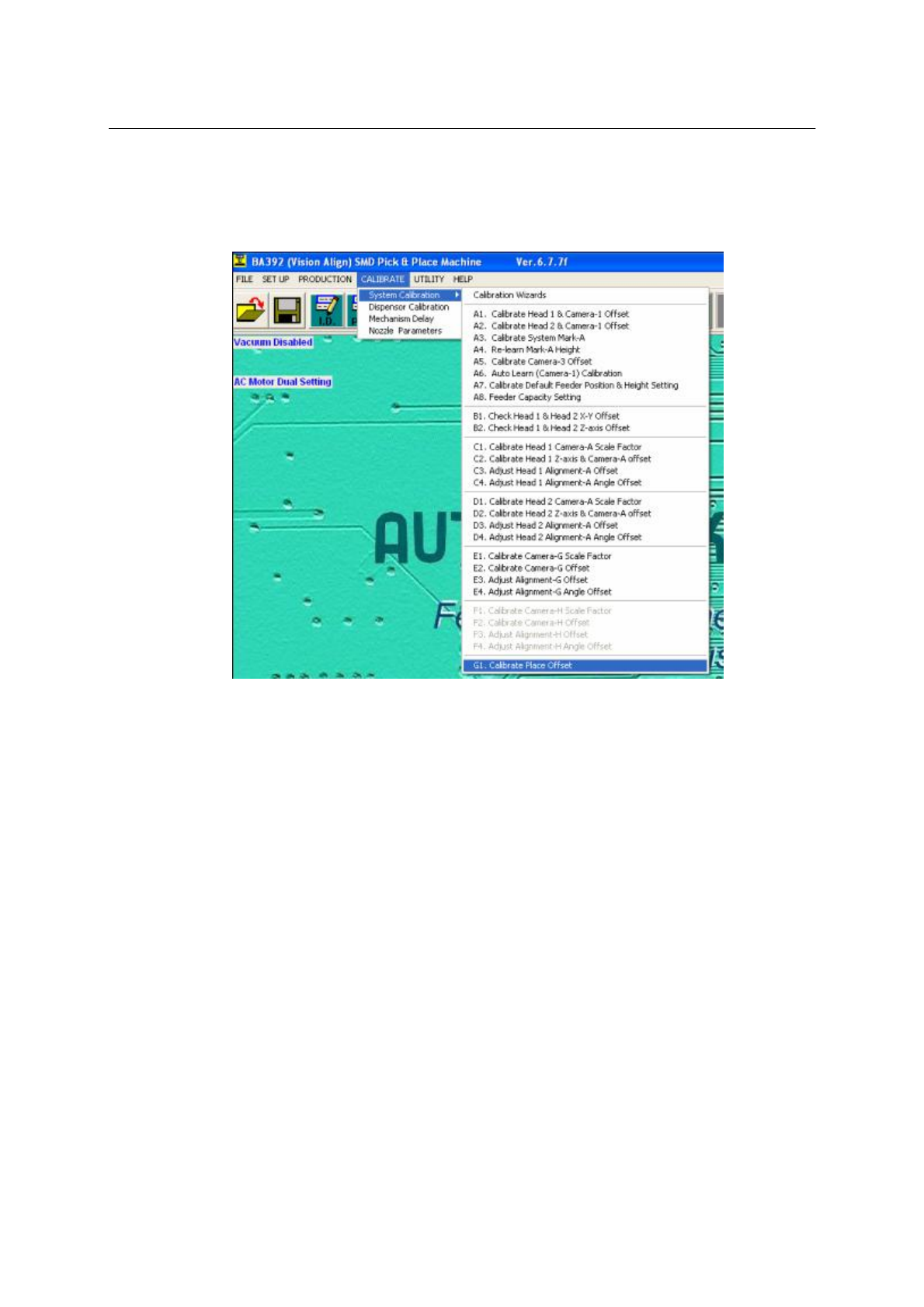

6.0调校菜单 (机械调校)

6.1调校菜单系统调校

有7个校准程序：（默认使用黑色1号吸嘴进行调校）

(i) A1. 调校1号头与镜头1的偏差

(ii) A2. 调校2号头与镜头1的偏差

(iii) A3. 校准系统A标记

(iv) A4. 再次检测A标记高度

(v) A5. 调校镜头3偏差（如果镜头3已经安装）

(vi) A6. 自动校准镜头1的偏差

(vii) A7. 调校默认的取料高度

(viii) A8 送料器容量设置

6.1.1 A1. 调校1号头与镜头1偏差

这是调校镜头1与1号头的Z轴之间的偏差，此偏差与调校2号头与镜头1 的偏差对于机器来说都是非

常重要的，因为所有的位置检测都基于镜头1

如果出现以下任何一种状况，请重新进行校准

海运后的安装

镜头1位置改变

镜头1聚焦改变

元件放料不正确

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 76

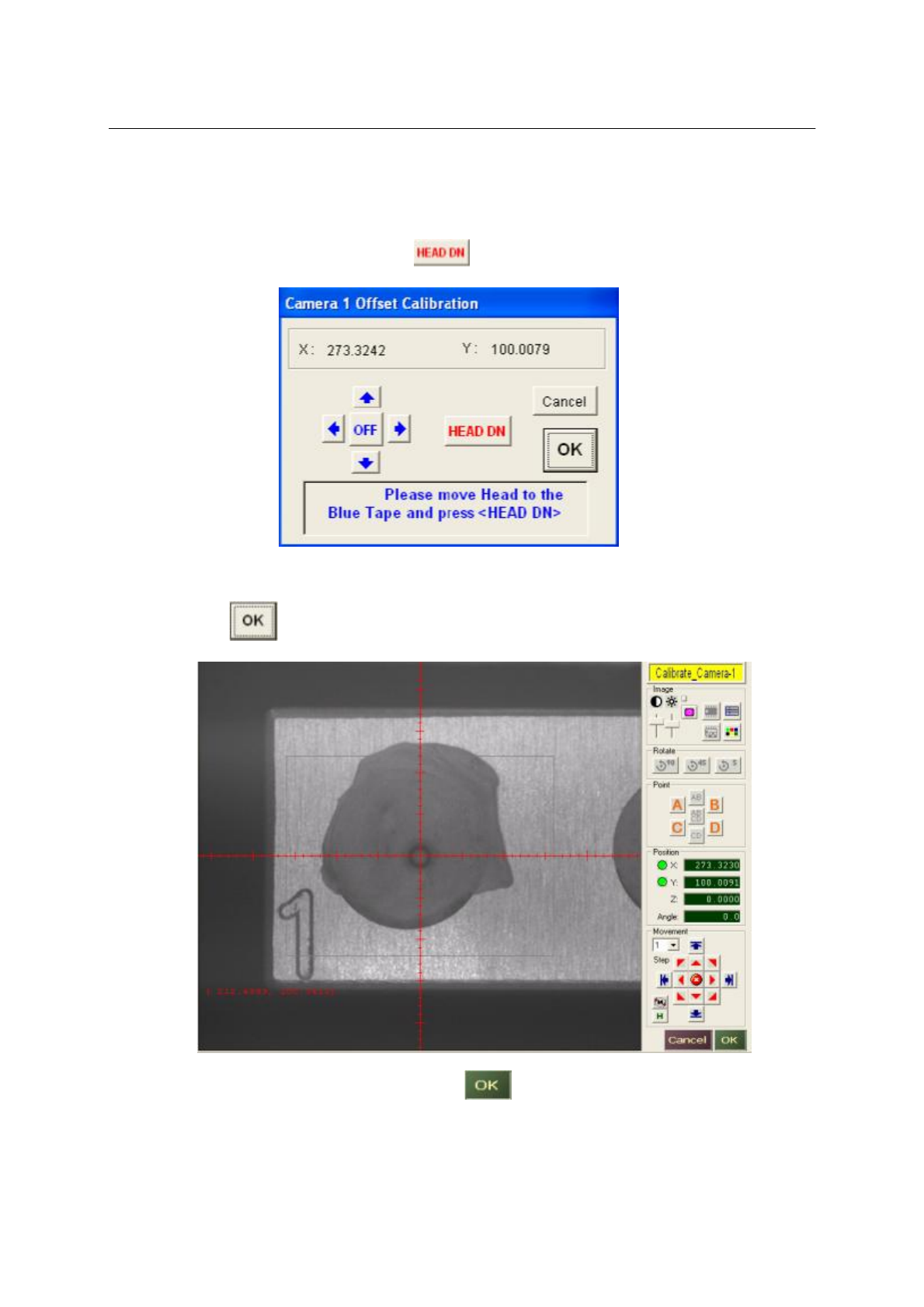

第一步是校准Z轴位置：

需要准备一小块专用的软质蓝胶粘在定位砖的右下角，机器将自动安装1号吸嘴，可以把机器头

移到软质蓝胶的上方，然后点击让Z轴下移并在软质蓝胶上点上记号

第二步是校准镜头1的位置：

点击按钮，屏幕将转换成影像模式

调整十字线到记号孔的中心点，然后点击保存并退出

机器将自动放回1号吸嘴并完成调校1号头与镜头1偏差的程序

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 77

6.1.2 A2. 调校2号头与镜头1偏差

这是调校镜头1与2号头的Z轴之间的偏差，此偏差与调校1号头与镜头1 的偏差对于机器来说都是非

常重要的，因为所有的位置检测都基于镜头1

如果出现以下任何一种状况，请重新进行校准

海运后的安装

镜头1位置改变

镜头1聚焦改变

元件放料不正确

第一步是校准Z轴位置：

需要准备一小块专用的软质蓝胶粘在定位砖的右下角，机器将自动安装1号吸嘴，可以把机器头

移到软质蓝胶的上方，然后点击让Z轴下移并在软质蓝胶上点上记号

第二步是校准镜头1的位置：

点击按钮，屏幕将转换成影像模式
