AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL139

附录F

为元件建立元件库

A.选择Lib.Name

B.点击出现以下画面

a)SemiautoPickupcomponent

PCBHeight已经在learnPCB里测试完成

点击学习元件位置(半自动)

b)Pickupfromfeeder

PickHeight 已经在LearnPick里测试完成

点击移动到装有该元件并设置好位置,高度的送料器位置

c)Pickupcomponentmanually

升起或放下吸嘴

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL140

开启或关闭真空

d)Light

选择光源方向选择用1号头还是2号头来学习

e)点击将出现以下画面

点击选择全区域

点击对元件进行识别测试

点击打开以前保存的图像

点击修改当前框选的图像

点击改变线条颜色

点击识别元件

点击设置参数

点击设置识别区域为圆形,并拖动它框住元件

点击设置识别区域为长方形,并拖动它框住元件

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL141

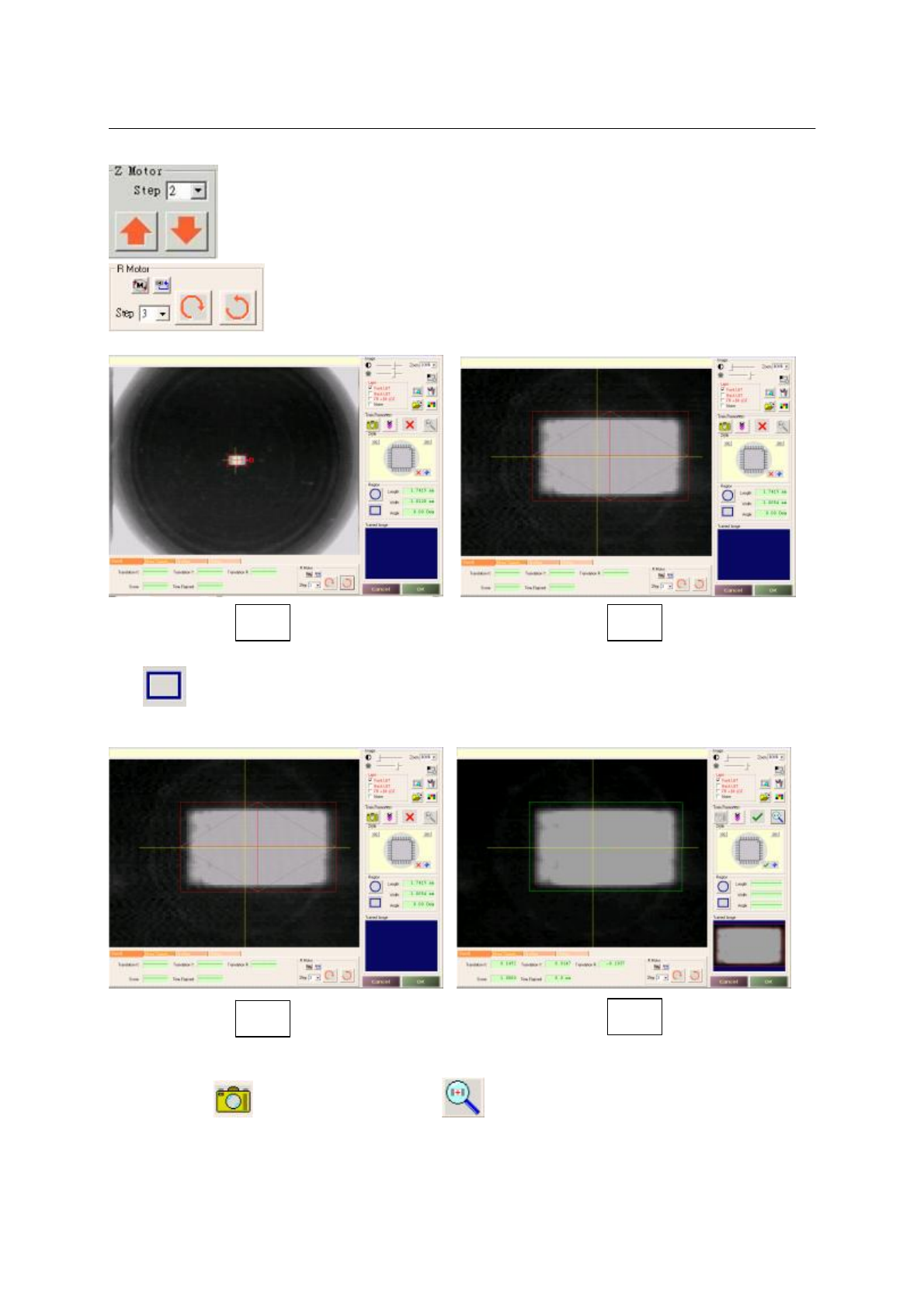

移动Z马达

旋转R马达

f)截取图像(电阻等小元件)

点击 ,将出现的”田”字框大约括住元件,如图1,转动鼠标滚轮,使图像放大, 将”田”字框紧密的围住元件.

如图2

按住键盘”SHIFT”键,用键盘的上下左右箭头将”田”字框四周都与元件离开相等距离,如图3,拖动鼠标滚轮,使

图像缩小,点击按钮,获取此元件影像,可按对元件进行识别测试,直到分数满意为止,如图4,点

击OK将自动保存并退出.

图1

图2

图3

图4
