AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL106

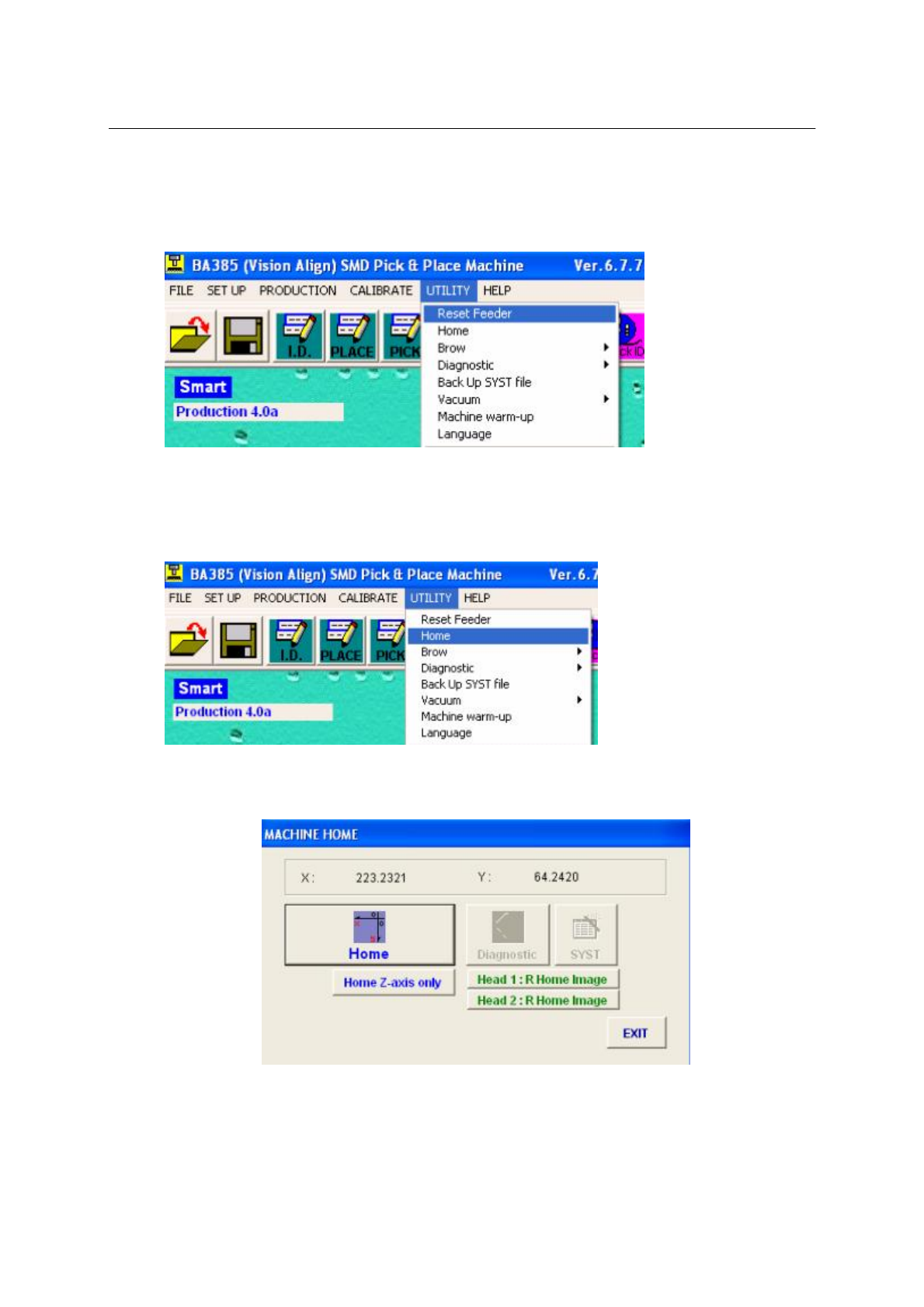

7.0应用菜单
7.1应用菜单重置送料器
这是重置半脚位的送料器（带有[H]的库文件名，例如.[H]0402）
7.2应用菜单机器回复零位
这是定义机器的零位（X，Y，Z轴的零位）
在软件启动前，机器将进入此模式来定义零位，正常来说，不需要再次定义机器的零位
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL107

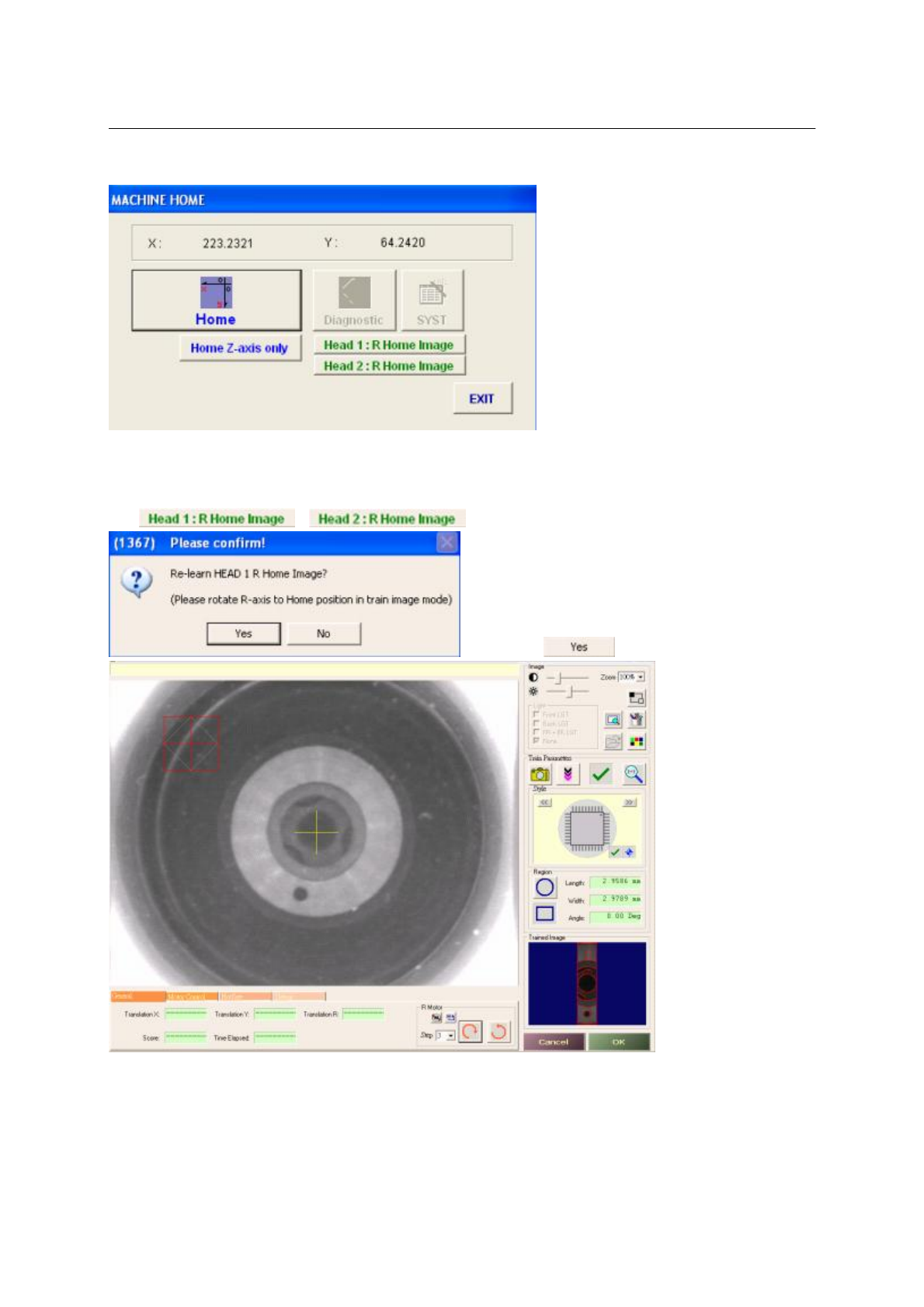

Raxisindex的调校
开启Raxiswithindex功能请查阅6.3-机器调校-5
- 当开启了Raxisindex功能，请做以下设置
-在Home机器模式学习RHome的影像
-校准AlignmentG 90/180/270角度偏差
点击 或 将会出现
界面,请点击 进入调校界面.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL108

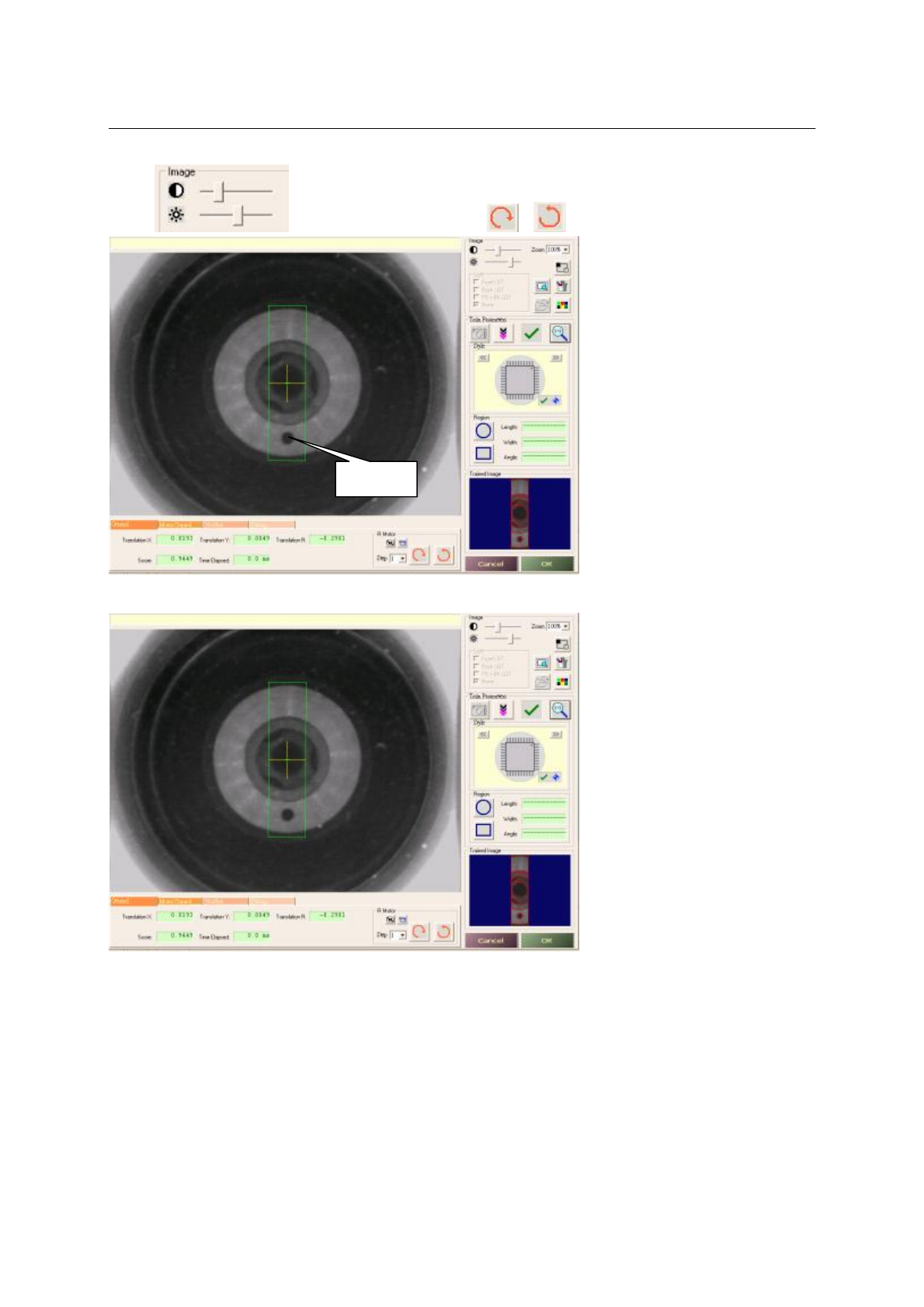

1.通过 调节吸嘴的光度和亮度，点击 或 将原点旋转到正下方(如下图)
2.用鼠标将方框拉至吸嘴的中间位置,再利用鼠标将方框拉大,然后调整方框的位置使方框内的十字与吸嘴上的
十字重叠.(长方形必需包括原点的位置)
原点
