AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL167

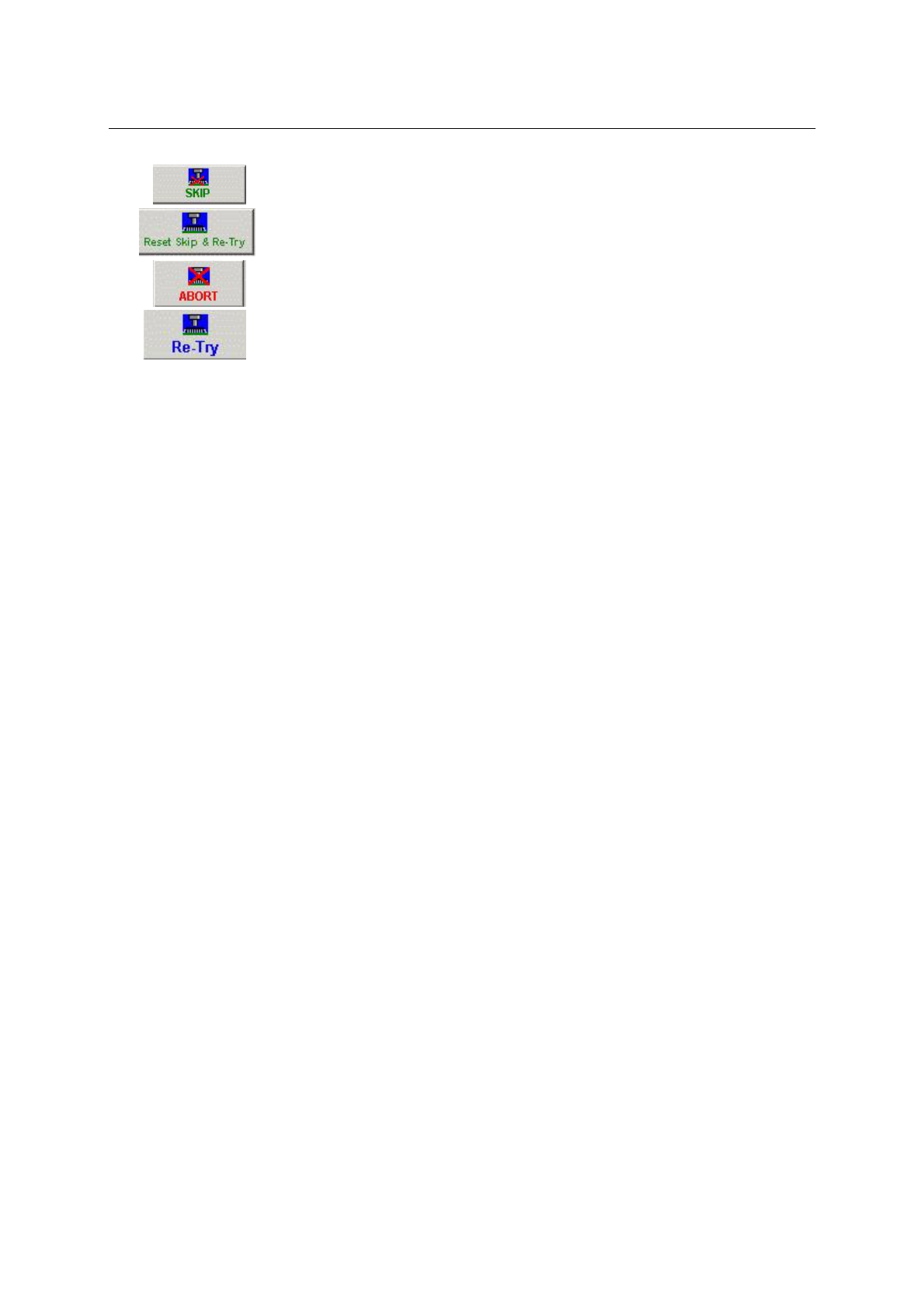

点击 跳过此次记录并继续生产
点击 重试拾取并继续生产
点击 中断生产
点击 再次尝试拾取并继续生产
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL168
附录K
0201元件设置

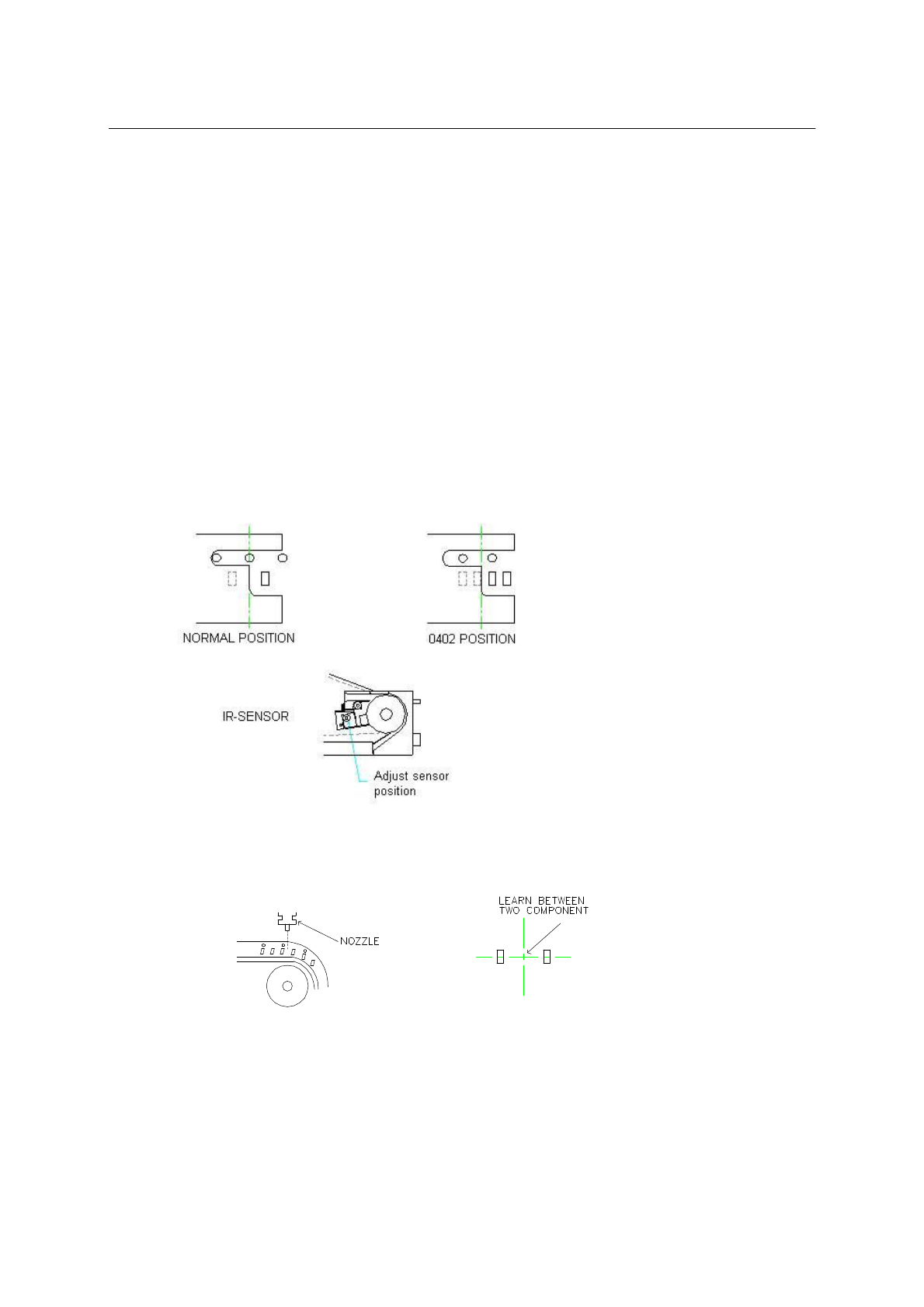

0201/0402元件在AFTA08L送料器上的注意事项
备注:正确选择送料器打料能有效的保护吸嘴,否则在拾取元件时吸嘴将会损坏
1. 因为很多0201 / 0402带有2mm间距的纸带，它需要特别的送料器来处理，送料器带2mm间距纸带的
型号是KFTA-08HS，（对于0201，则必须用KFTA-08HS）
同时也需要配合NZ-0201B-V(黑色吸嘴)来使用.
2. 还有另一种方法可以对0402使用标准的KFTA-08送料器，我们需要调整送料器的红外线感应器来校
准送料器的开始位置（如需更稳定使用0402，我们建议用KFTA-08HS 送料器）。
以上调整对于使用KFTA08标准送料器来拾取0402是必要的(使用KFTA08HS则不需要进行调整)
3. 因为0402的重量非常轻，为了得到更精确的高度，我们需要检测从高位到纸带的“元件拾取高度”
4. 为减少取料时在送料器上产生的振动，我们要将Z 轴的拾起速度调慢到“3”来缓慢的向下
5. 因为0402的尺寸比1 号吸嘴要小一点，我们需要调整真空值通常从“70％”调到“50％”
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL169

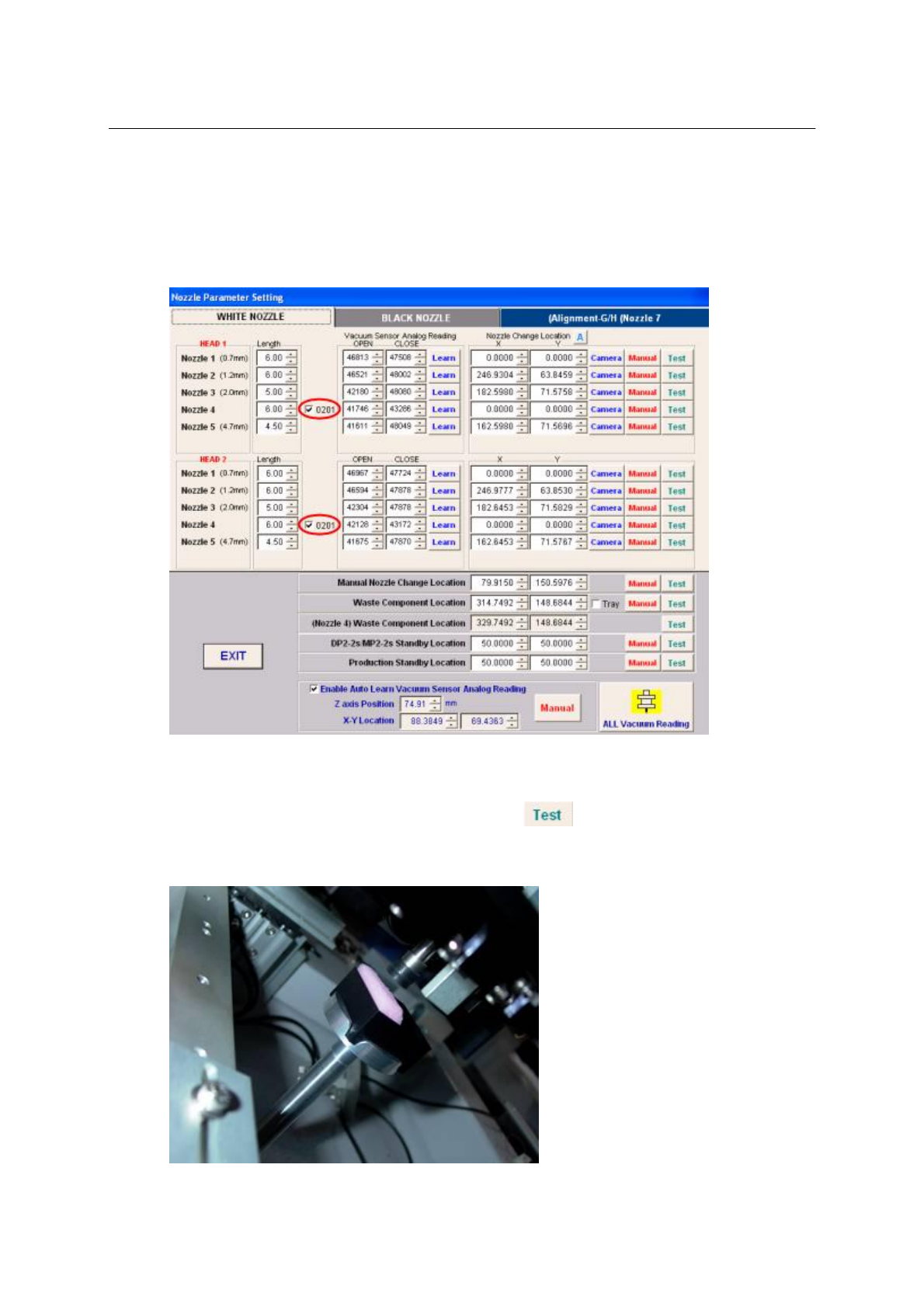

对应383VXX / 390VXX软件中的0201设置
1) 先设置0201的生产位置:优先:
0201的吸嘴必须安装在4号吸嘴位置
请在调校菜单吸嘴参数设置中将4号吸嘴设为用于0201生产
2) 从吸嘴中拿走被丢弃的0201元件:
设置可选择的0201抛料位置(TSWASTE01)并点击 按钮来检查(Nozzle4)Waste
ComponentLocation是否应在海绵上.(Nozzle4)WasteComponentlocation的位置默认是在距抛
料位置左边15mm处.
