AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 67

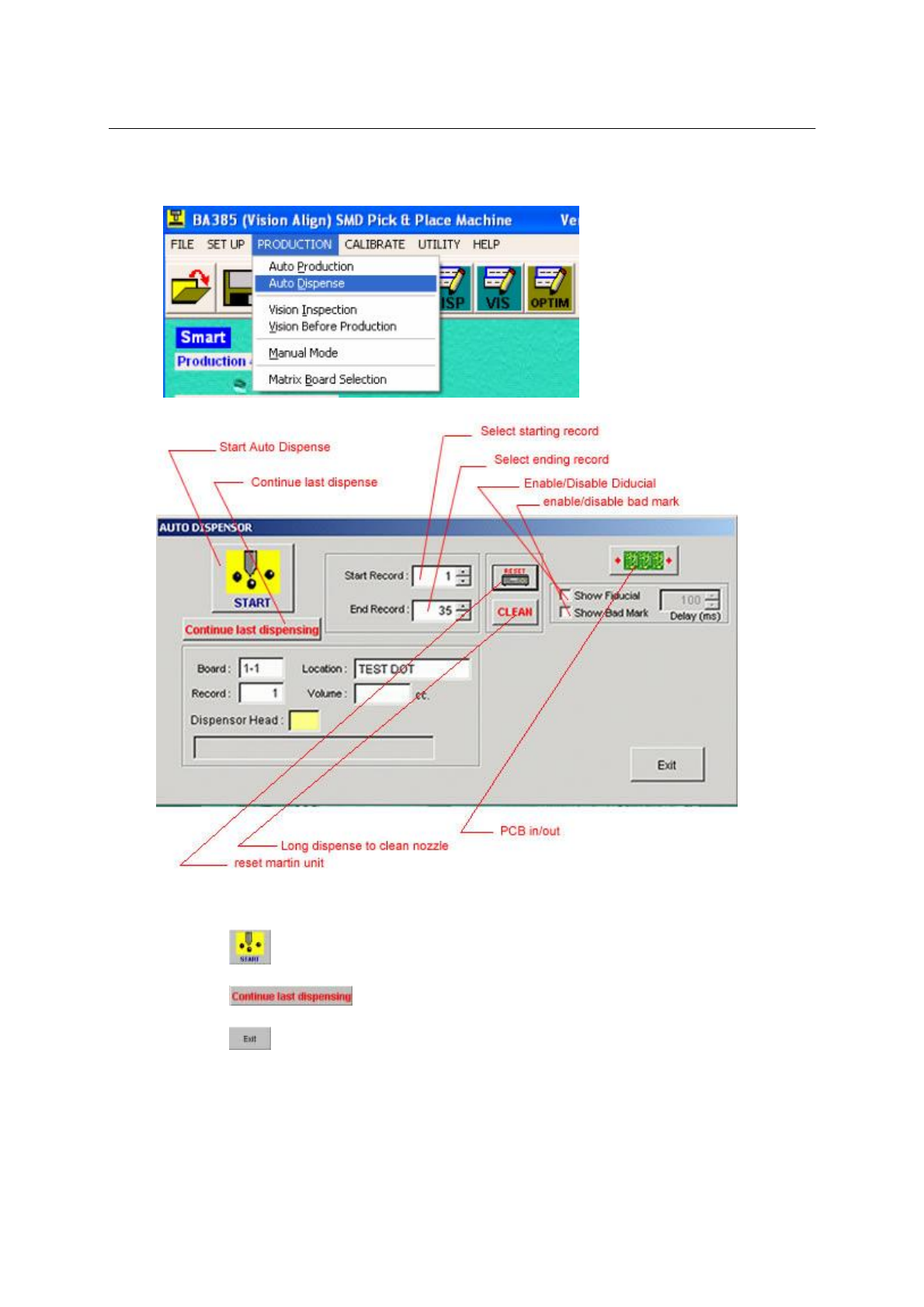

5.2生产菜单自动点胶

 可以对自动生产选择开始记录和结束记录的编号

 点击开始自动点胶

 点击接续上次继续生产

 点击退出

在机器自动点胶期间，可以按<ESC>键来停止或中止点胶

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 68

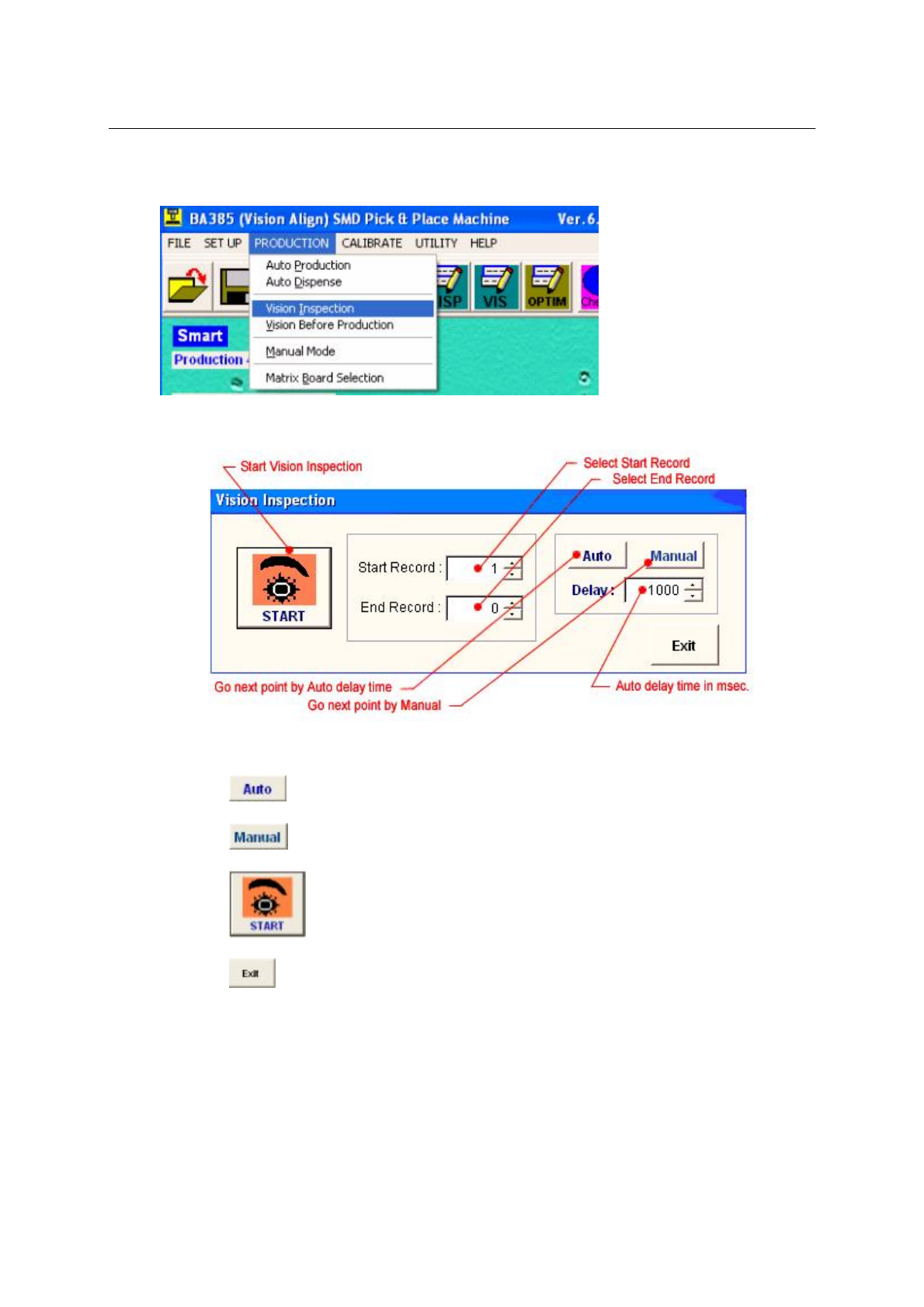

5.3生产菜单视觉检查

需要在视觉检查设置模式中新建视觉检查数据或由放料记录或点胶记录里进行转换

 可以为视觉检查选择开始记录和结束记录的编号

 点击选择自动移到下一个点，延迟时间可以以毫秒为单位进行设置.

 点击选择按键移到下一个点

 点击开始视觉检查

 点击退出

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 69

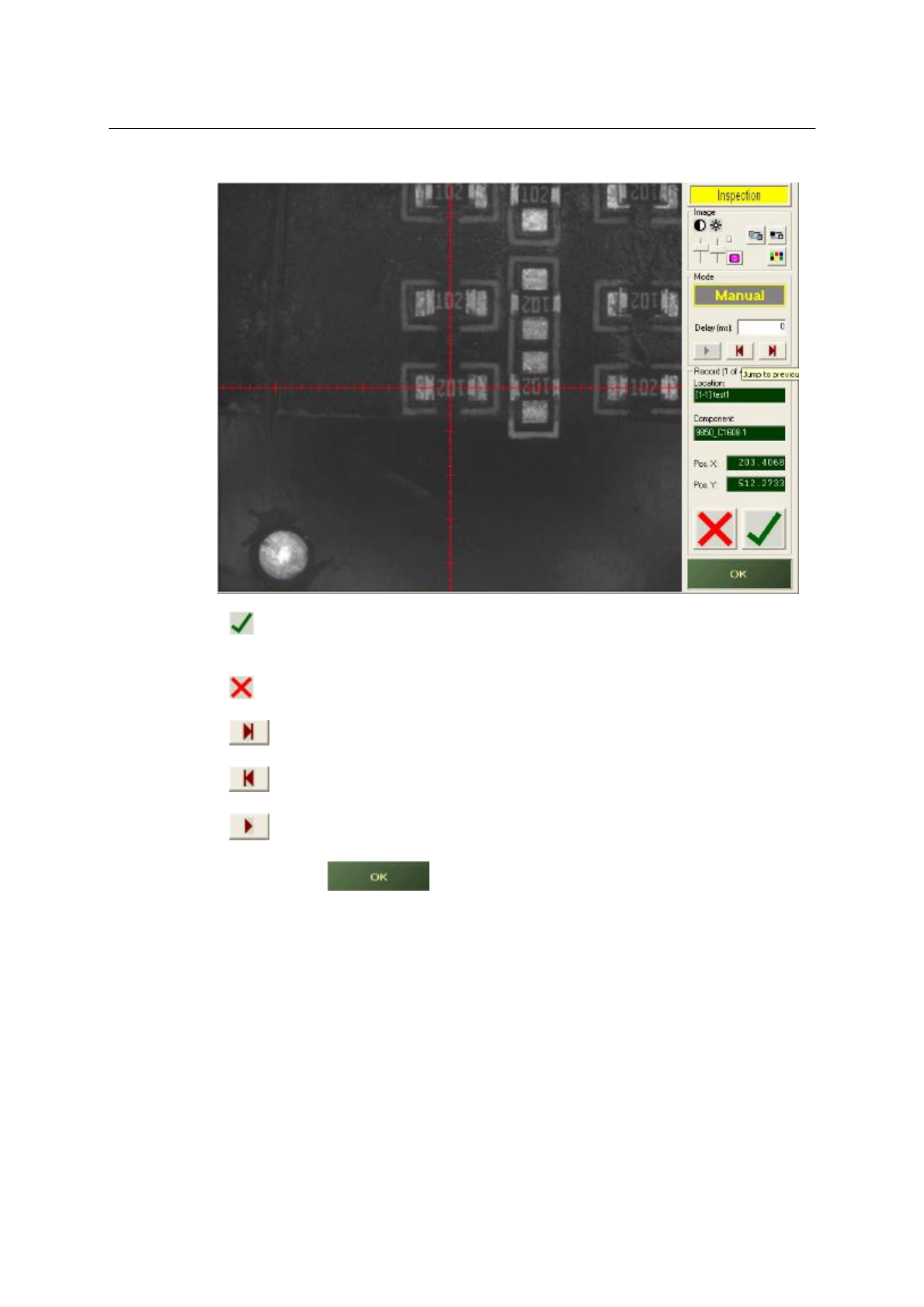

 点击表示记录已被检查和通过（在自动移到下一个点设置内，如果没有在延迟时间内点击

任何按钮，计算机将假设为通过）

 点击表示记录是失败的

 点击立即去下一个检查点

 点击立即返回前一个检查点

 点击在自动和手动之间转换来移到下一个点

 可以在任何时候点击按钮来停止和退出
