AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 61

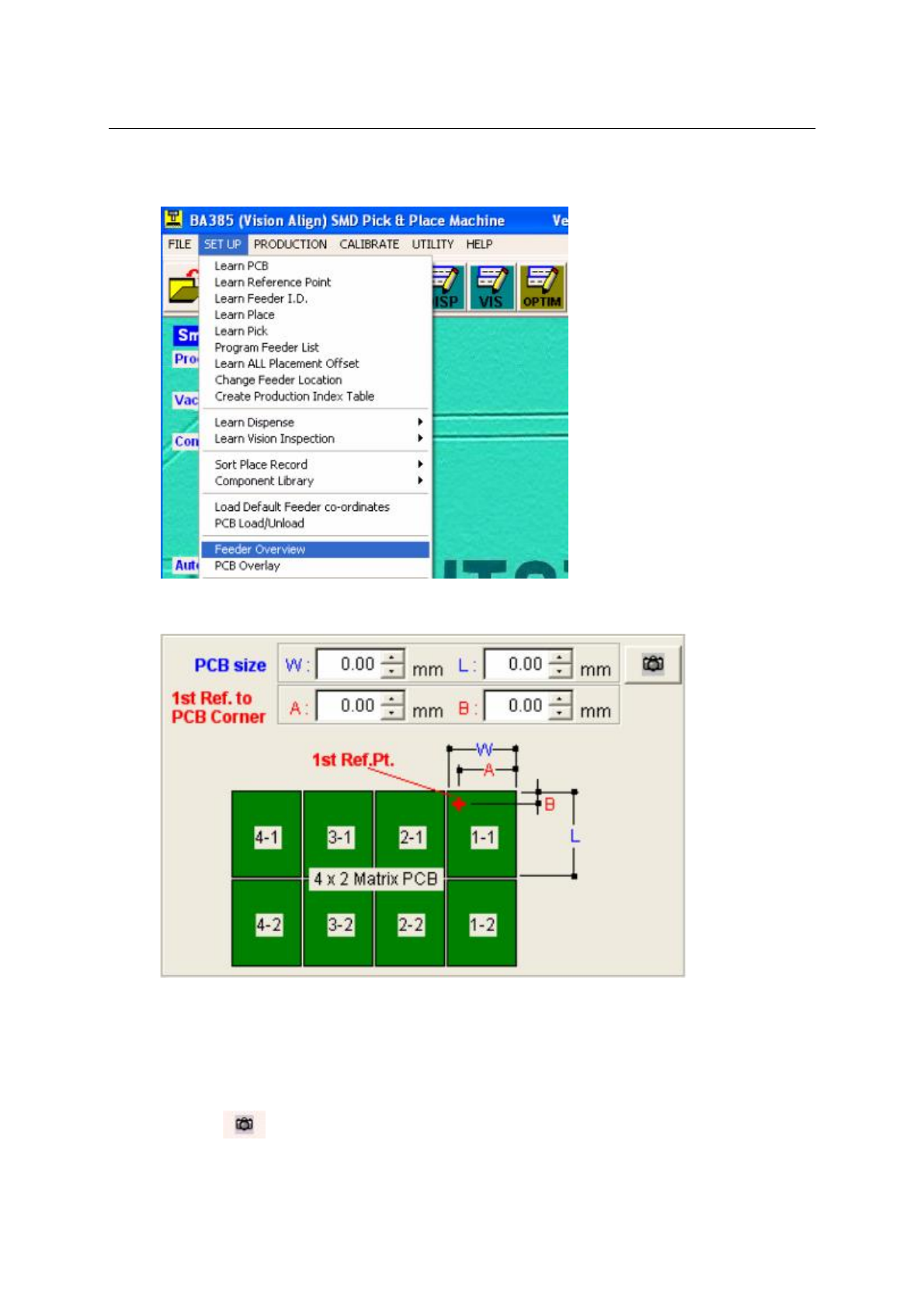

4.15设置菜单送料器视图

先在4.1PCB设置中设置好4点位置,如图

PCBSize(W)电路板的宽度

PCBSize(L)电路板的长度

1st Ref.toPCBCorner(A)第一个参考点到PCB板边的宽度

1st Ref.toPCBCorner(B)第一个参考点到PCB板边的长度

利用镜头自动学习:

1) 点击确定板11的右上角

2) 确定板11的左下角

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 62

3) 确定板11第一个参考点的位置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 63

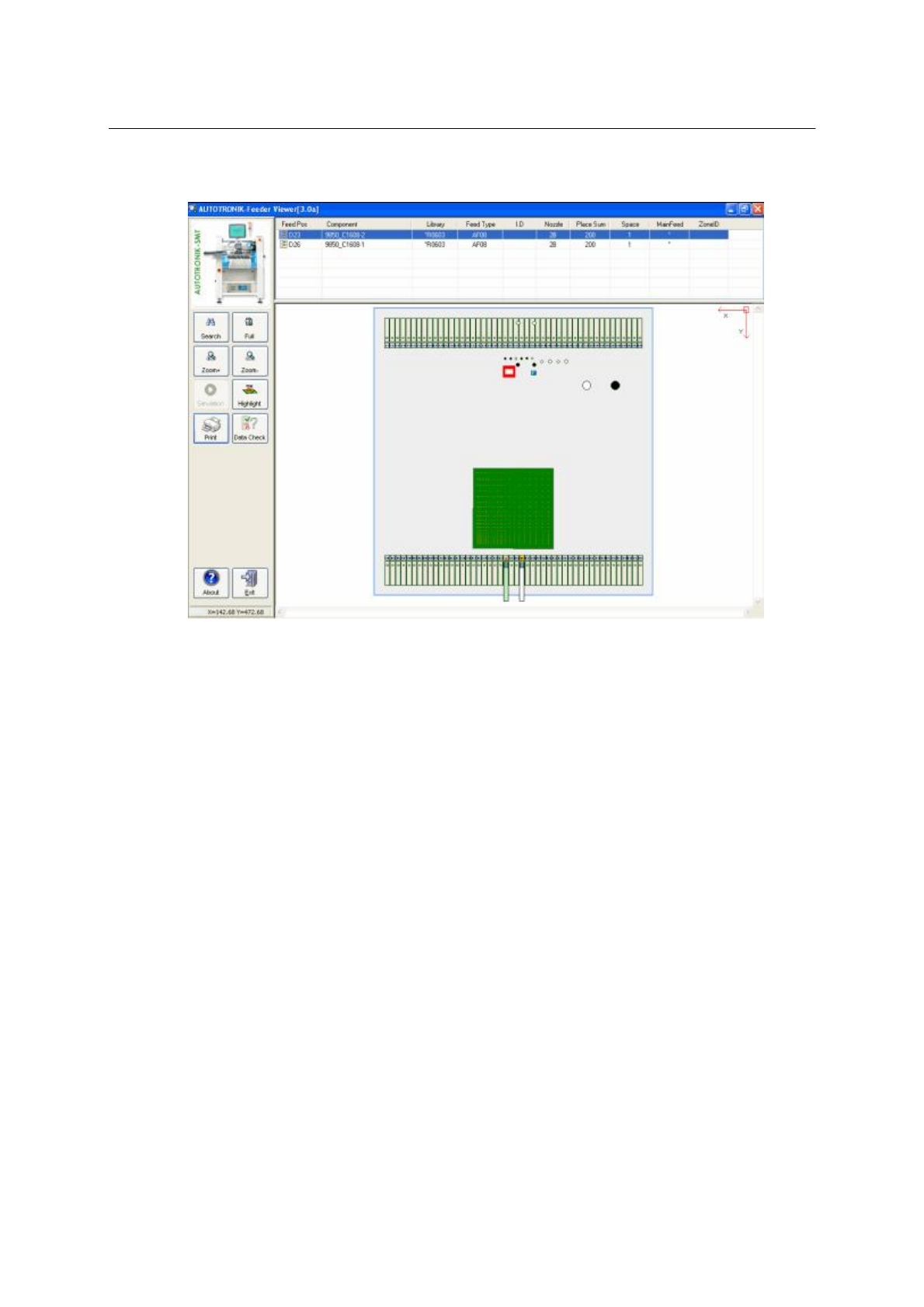

当设置好参数,点击FeederOverview按钮后,用户能观察对应于取料编程的送料器放置位置.
