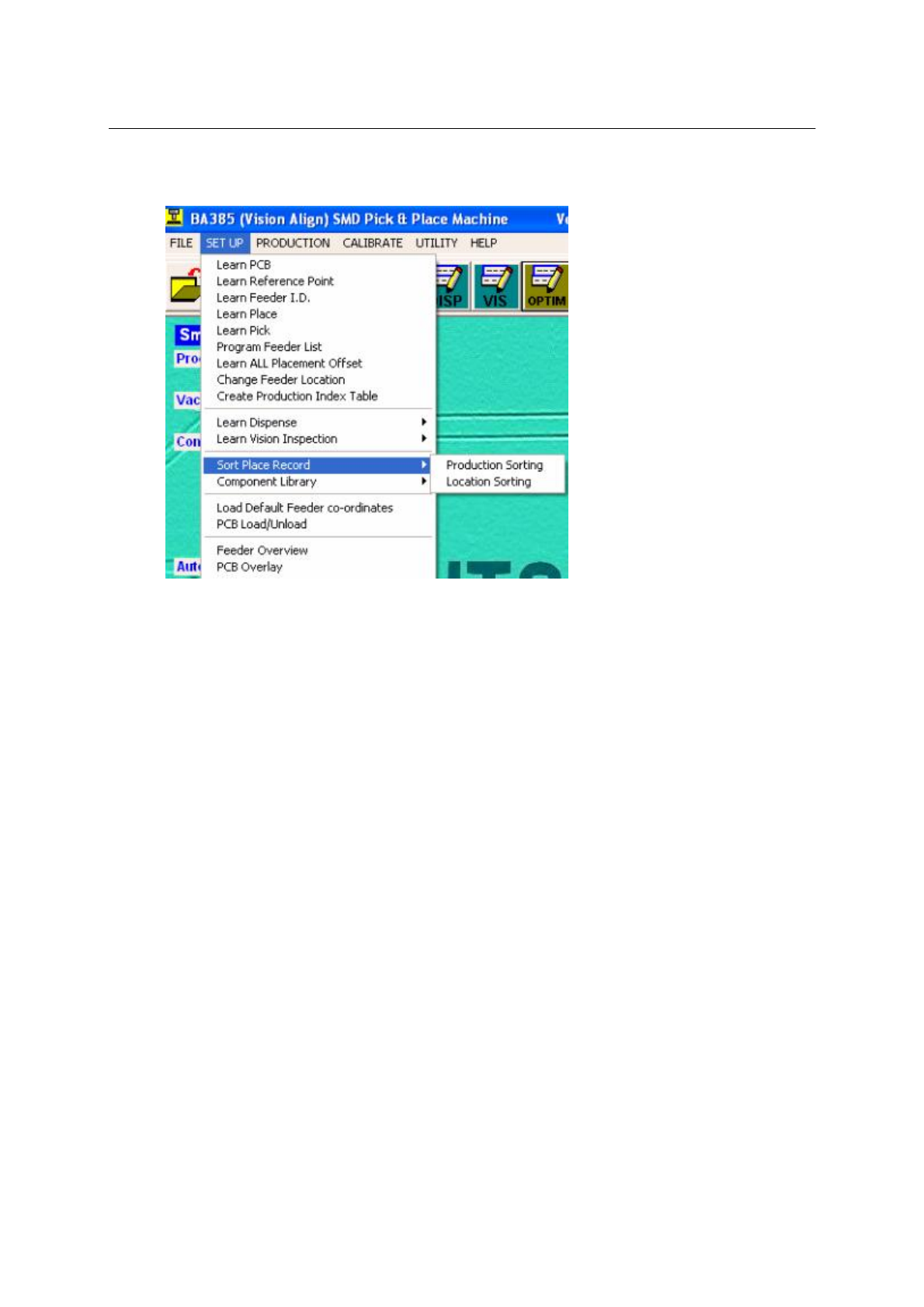

4.11设置菜单排序放置记录

4.11.1 按生产排序

这是排序放料记录，为了在自动生产里得到更高的性能

4.11.2 按位置排序

这是将放料记录的位置名按次序排序

这通常用于当你想检验/更改放料记录的位置名的时候

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 55

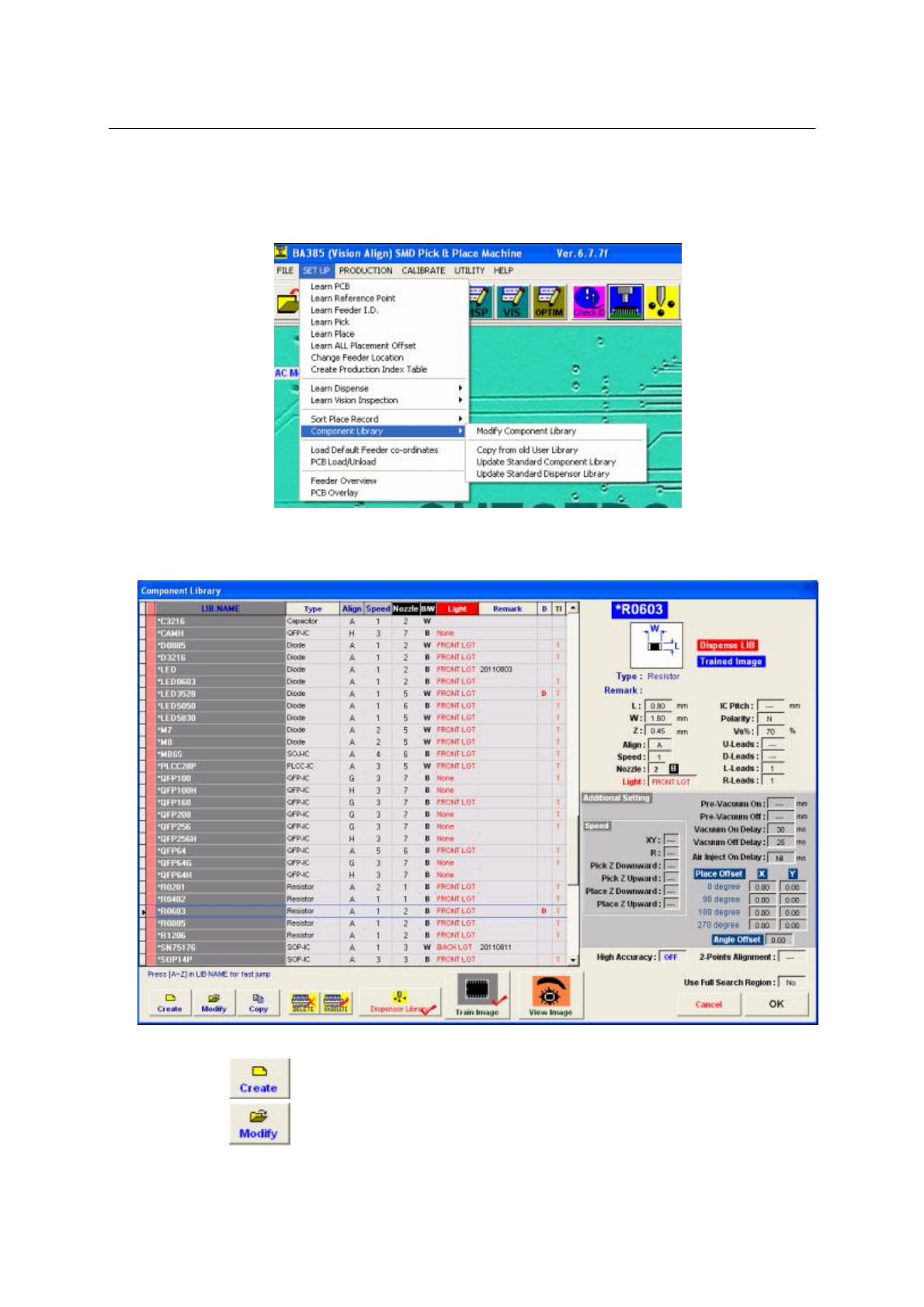

4.12设置菜单元件库

请参考附录C获知电阻,IC,三极管元件的元件库建立方法

4.12.1 修改元件库

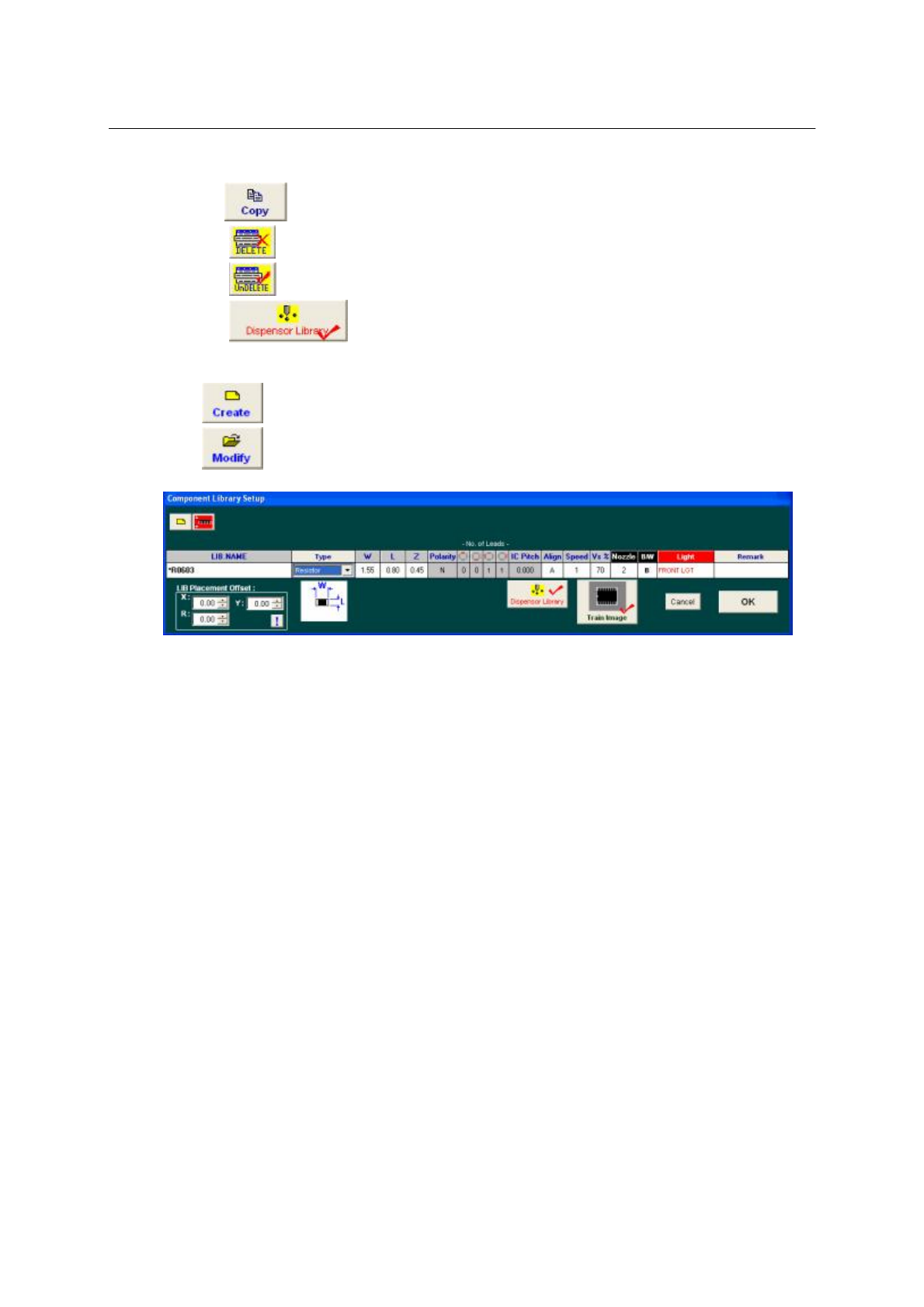

 点击创建一个新的用户元件库

 点击修改用户元件库

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 56

 点击复制用户元件库

 点击删除用户元件库

 点击恢复已删除的用户元件库

 点击创建或修改已选库中的点胶库

带有‘D’字的D栏指出此元件库带有点胶库。请查阅附录N取得详细资料

点击创建一个新的用户元件库,或选择一个用户元件库然后

点击来修改

 LIB.NAME

可以在此输入库文件名，如果发现了类似的库文件名，它的设置参数将被自动装载

对于QFP，PQFP，TQFP&BGAIC这些元件，软件有特别的操作，请按以下名称建立元件库

QFPIC  *QFPxxxx

PQFPIC  *PQFPxxx

TQFPIC  *TQFPxxx

BGAIC  *BGAxxxx

例如.*R0805,*SOP22P,*QFP64L,…

备注:对于用户元件库名，将有一个‘*’号在文件名的前面

 Type

元件的类型，可以选择以下的其中一个：

None（没有）Resistor（电阻器）Capacitor（电容器）Diode（二极管）

SOT/Transistor（SOT/晶体管）

SOPIC,TSOPIC,SOJIC,PLCCIC,

QFPIC,PQFPIC,TQFPIC,BGAIC,

CylinderShape（柱状）
