问题: 解决办法:

拾取的元件是垂直的 取料高度不正确,再次学习取料高度

取料位置不正确,再次学习取料位置

元件的尺寸不正确,检查元件库名,或自定义一个新元件库

当出错2次后,软件将有提示出现

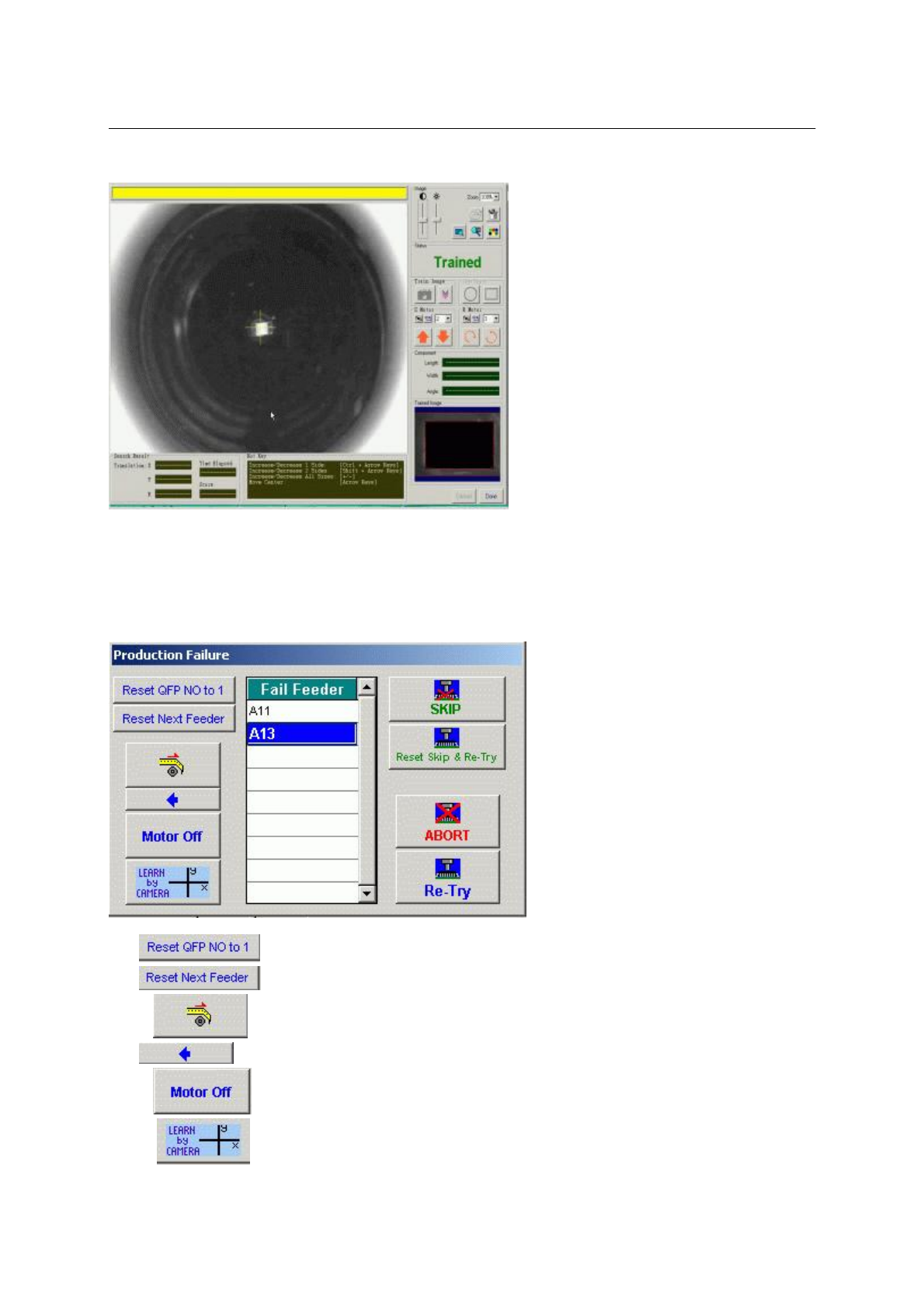

点击所有QFP编号重置为1

点击所有下一个送料器重置为原始状态

点击使送料器前进一步

点击智能送料器后退

点击关闭XY马达

 点击用镜头1来检测取料的XY坐标

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL167

点击跳过此次记录并继续生产

点击重试拾取并继续生产

点击中断生产

点击再次尝试拾取并继续生产

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL168

附录K

0201元件设置

0201/0402元件在AFTA08L送料器上的注意事项

备注:正确选择送料器打料能有效的保护吸嘴,否则在拾取元件时吸嘴将会损坏

1. 因为很多0201 / 0402带有2mm间距的纸带，它需要特别的送料器来处理，送料器带2mm间距纸带的

型号是KFTA-08HS，（对于0201，则必须用KFTA-08HS）

同时也需要配合NZ-0201B-V(黑色吸嘴)来使用.

2. 还有另一种方法可以对0402使用标准的KFTA-08送料器，我们需要调整送料器的红外线感应器来校

准送料器的开始位置（如需更稳定使用0402，我们建议用KFTA-08HS 送料器）。

以上调整对于使用KFTA08标准送料器来拾取0402是必要的(使用KFTA08HS则不需要进行调整)

3. 因为0402的重量非常轻，为了得到更精确的高度，我们需要检测从高位到纸带的“元件拾取高度”

4. 为减少取料时在送料器上产生的振动，我们要将Z 轴的拾起速度调慢到“3”来缓慢的向下

5. 因为0402的尺寸比1 号吸嘴要小一点，我们需要调整真空值通常从“70％”调到“50％”
