AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL101

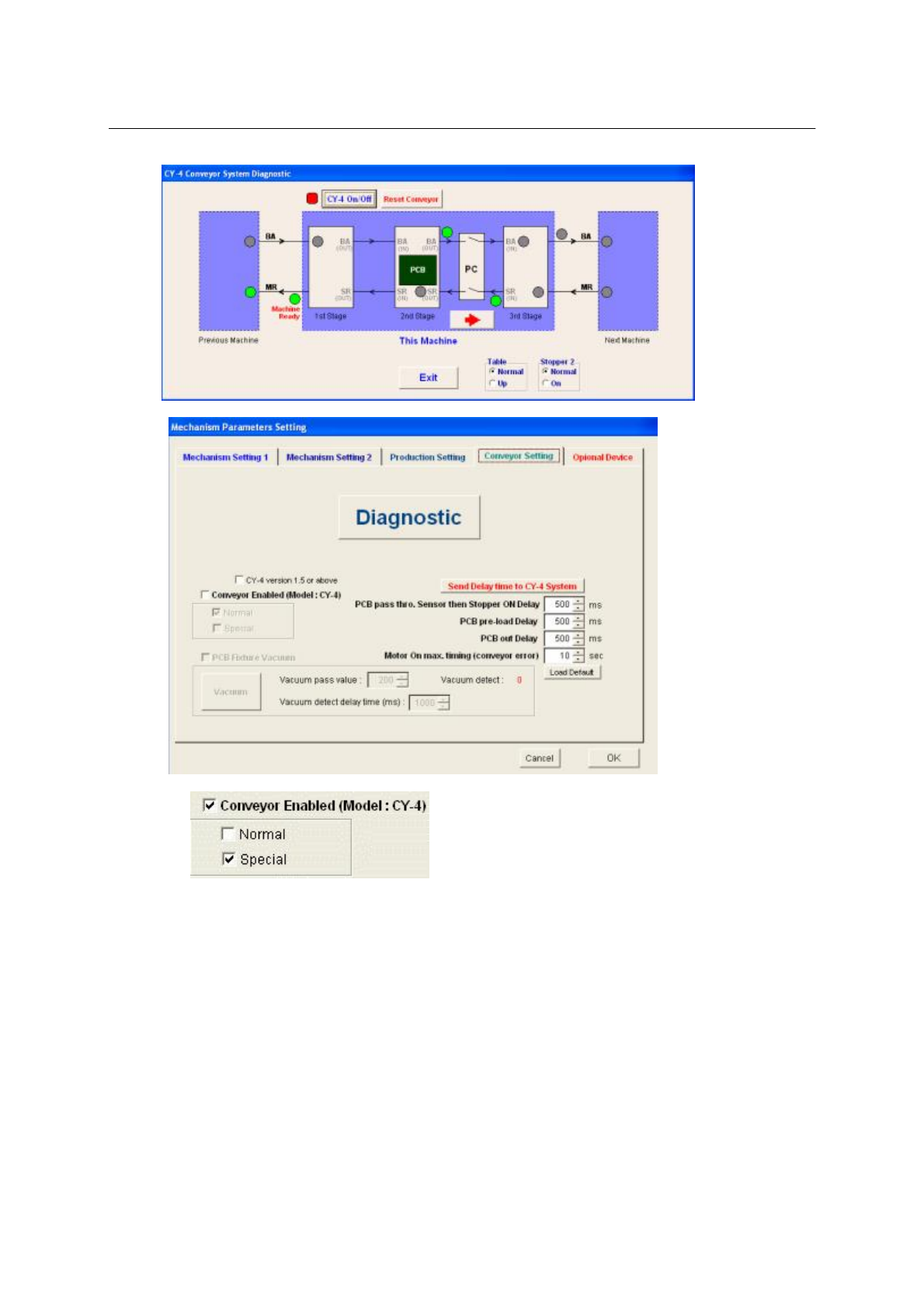

 选择传送带系统是正常的还是专用的

ConveyorSpecial是一种做临时用途的特殊功能设定，此时PCB平台总是升到高位

备注: 为传送带系统设置PCB，请查阅附录B

 PCBpassthro.SensorthenStopperOnDelayinmesc

这是设置PCB通过感应器后到达限位器的延迟时间

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL102

 (Sensor1&2)PCBpreloadDelay

这是设置1号和2号感应器能再次读取PCB板的延迟时间

 (Sensor3)PCBoutDelay

这是设置3号感应器让PCB退出的延迟时间

 MotorOnmax.timing(conveyorerror)

这是设置马达运转的最长时间

在设置好延迟时间后,点击将进行记录

 PCBFixtureVacuum

PC B工作夹具真空检测,当设定好真空通过值和检测时间后,点击Vacuum按钮进行检测

机器调校5

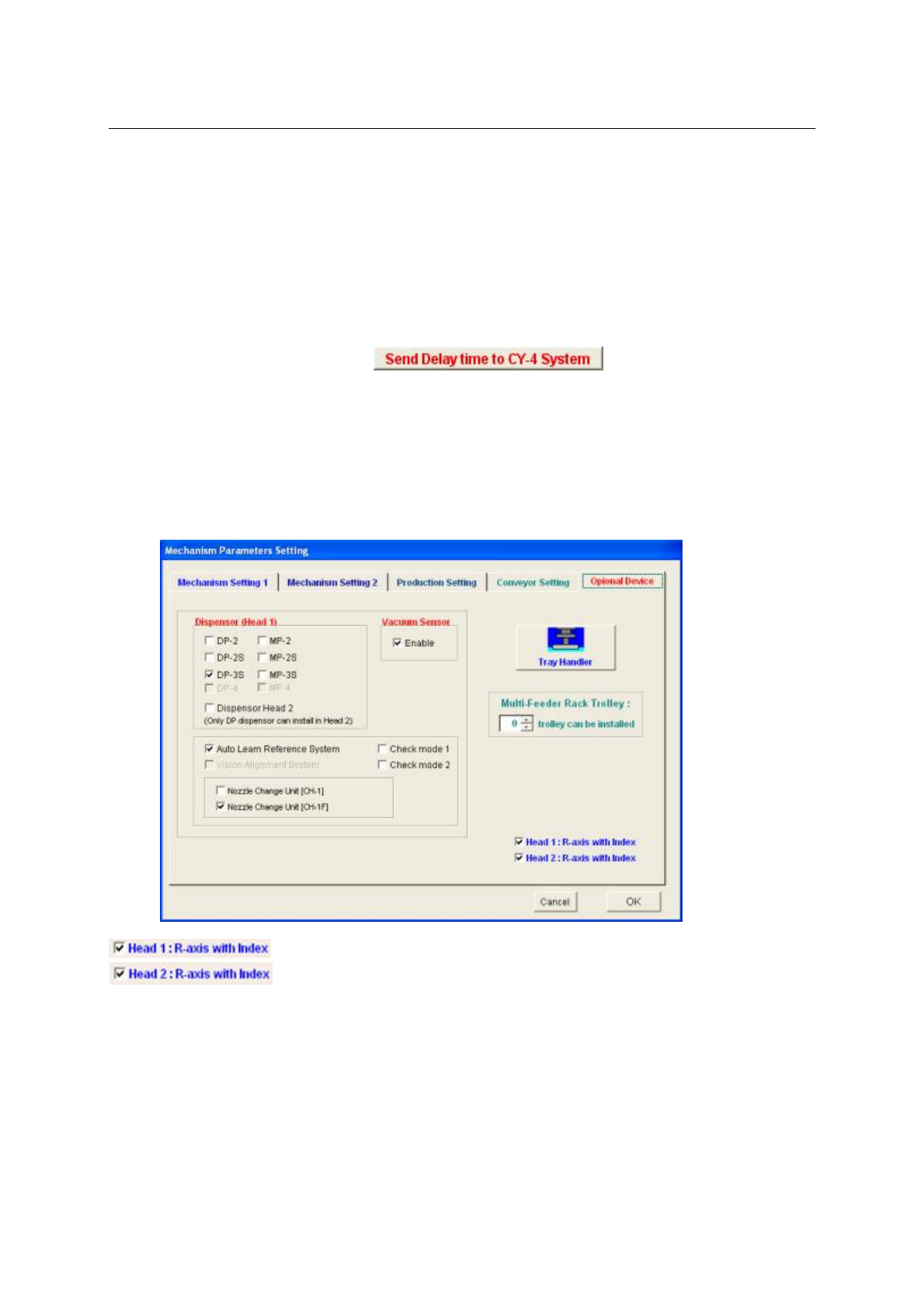

这是开启/关闭一些可选设备

开启1号头Raxiswithindex功能

开启2号头Raxiswithindex功能

当开启了Raxisindex功能，请做以下设置

在Home机器模式学习RHome的影像

校准AlignmentG90/180/270角度偏差

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL103

6.4调校菜单吸嘴参数

这是设置白吸嘴的参数，包括吸嘴的长度，吸嘴真空检测参数和吸嘴换嘴位置(白吸嘴利用后光源进行

打料)

点击<camera>按钮将使用镜头—1来观察，如果不行才用镜头—3。

人工方式检测吸嘴换嘴位置

步骤:

(1) 从自动换嘴工具里拿走所有的吸嘴

(2) 小心的用手安装5号吸嘴到Z轴

(3) 点击按钮

(4) 小心的用手向上移动Z轴与移动SMD头靠近自动换嘴工具的吸嘴换嘴位置

(5) 在吸嘴换嘴位置上下移动Z轴尝试找到适当的位置
