AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 42

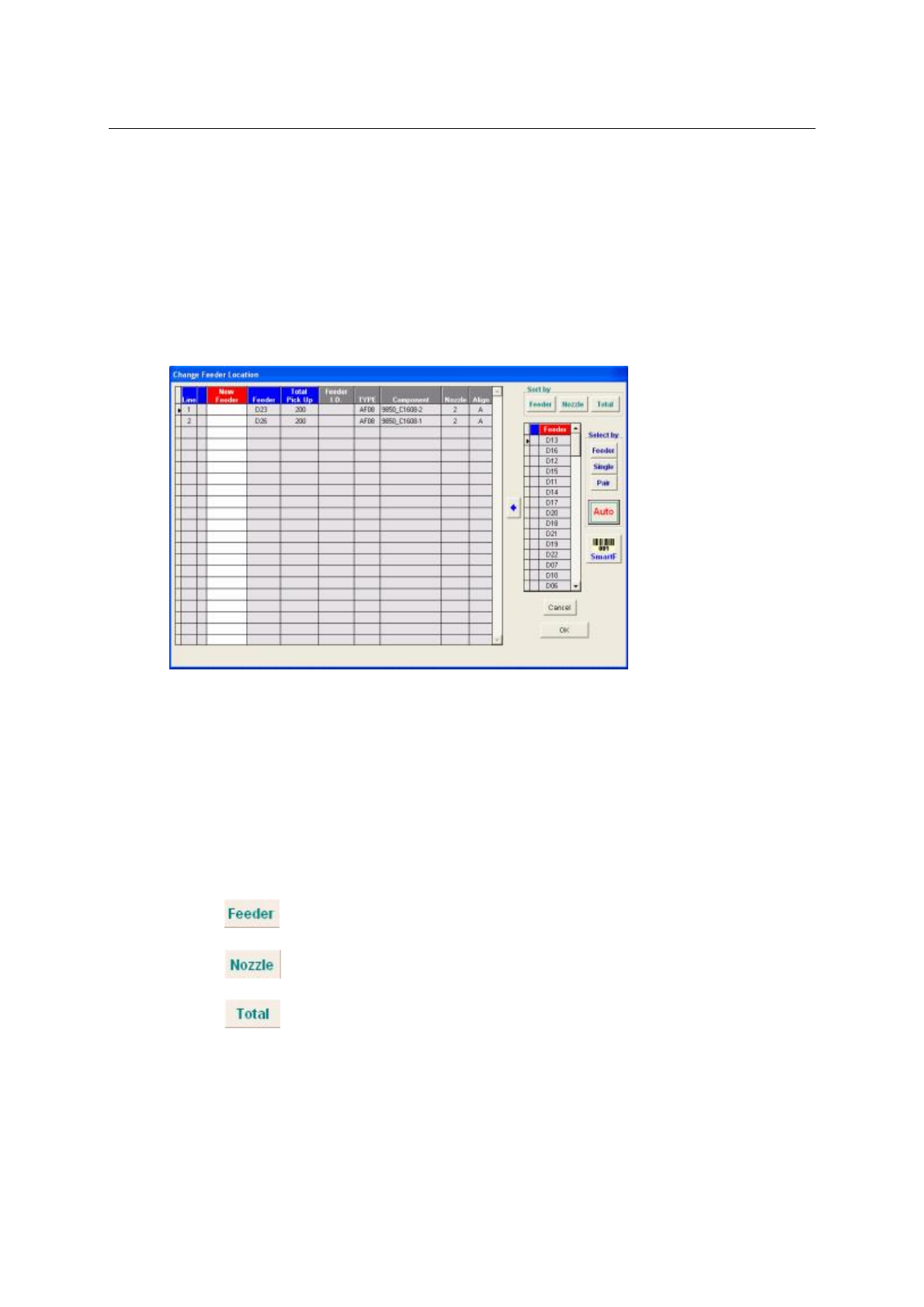

4.7重置送料器位置

为了在自动生产中获得最高的机器生产效率，软件提供一个非常有用的功能来简单的改变送料器位置，并且

最主要的目的是为了得到从拾取元件到放置位置之间为最短的距离。这也是为生产流程表进行的预设置。

仅对于送料器Axx,Bxx,Cxx&Dxx能在此模式中进行再分配。

备注：如果电路板每次都停在传送带的中央进行元件的放置工作，那么位置为A16和B01对于元件拾取来说

就是最短的距离。

 LINE (所有用到的送料器的序号)

 NEWFEEDER (新决定的送料器名)

 FEEDER (由送料器资料复制)

 TOTLEPICKUP (由送料器资料复制)

 ID (由送料器资料复制)

 TYPE (由送料器资料复制)

 COMPONENT (由送料器资料复制)

 NOZZLE (由送料器资料复制)

 ALIGN (由送料器资料复制)

 LOCATION (由送料器资料复制)

 点击将让左边框中所有用到的送料器名按顺序排列，如A01，A02…

 点击将让左边框中所有用到的送料器名按所用吸嘴的编号排列

 点击将让左边框中所有用到的送料器名按总共取料的数量排列，越多越前

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 43

 点击将让右边框中的送料器名按顺序排列，如A01，A02…

 点击将让右边框中的送料器名按最短距离取料来排列

 点击将让右边框中的送料器名按使用两个头取料来排列（双头取料最优选择）

当排列完成后，先选择左边框的送料器名(左方可看见一黑色箭头)，再选择需要更换的送料器名(左方

可看见有黑色箭头)，然后点击按钮，使所选的送料器名显示在“NEWFEEDER”位置。

 按钮相当于自动化的按钮。先点击按钮，再点击此按钮，电脑将自动

按最高效率的取料送料器名来排序左边框中的送料器名。（如上图）

最后点击“OK”按钮保存并退出

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 44

4.8生产流程表设置

此项能最优化的设置双头的取料方式。

Component (元件名)

Library (元件库名)

Nozzle (吸嘴)

B/W (光源)

OldFeeder (默认送料器位置)

NewFeeder (新送料器位置)

Modify (确认修改送料器)

Sum (生产数量)

Speed (速度)

Type (送料器类型)

点击设置优化选项

点击设置放料优化级别

点击清除取料新位置

点击还原取料新位置

点击查看送料器视图

点击进行自动分配
