AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL187

CADcoordinate可选0°，90°，180°，270°

点击“Next”按钮去下一画面.

如果你没有BOM文件载入则进入保存设置画面.

如果有BOM文件则继续设置.

在这一个画面对BOM文件所选择的开始行数和分隔符与CAD时的做法一样.

在实例中带数据的行是从第二行开始的.所以我们将”StatLine”设为2.分隔符设为”Tab”.

要注意的是BOM文件列表中的位置(参考点指示)有着不同的习惯.某一行指派位置的范围为零件名,而另一行指

派位置依靠”逗号”来隔离.

转换软件将自动检测这些习惯,并自动进行需要的动作.

点击“Next”按钮去下一画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL188

在此画面我们将对BOM文件指派不同的栏.

在实例中参考点的位置都在同一栏中,参考BOM文件你可以指派更多的栏为“Ref.Location”.

点击“Next”按钮去下一画面.

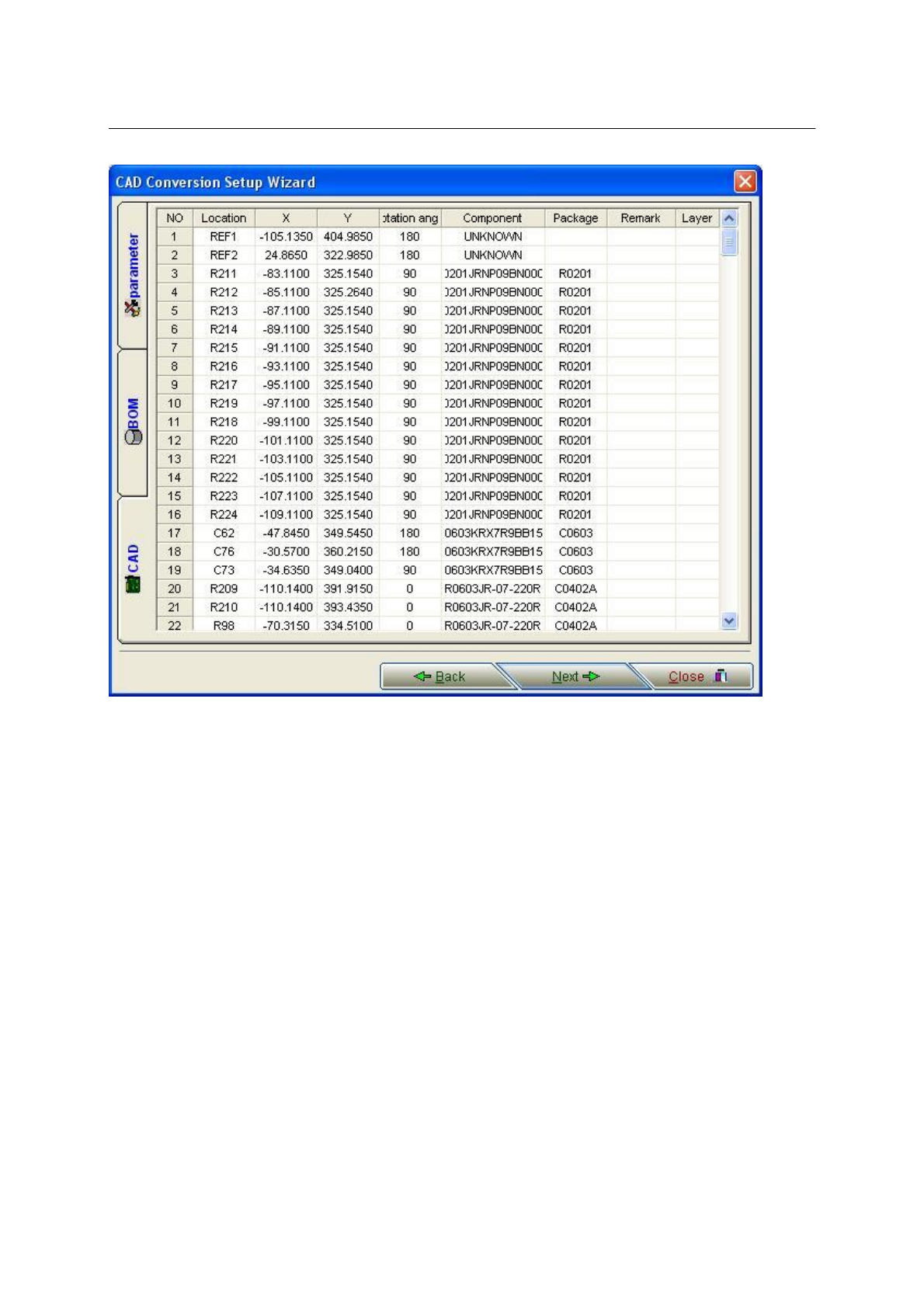

在此画面的左边有三个不同的表格.

CAD表格可以校验所有被指派的元件的位置,任何没有指派的零件类型都将在“Component”栏标为

“UNKNOWN’

在实例中仅基准点没有零件类型指派.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL189

下一个表格为BOM表格.
