AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 10  点击吸嘴更换装置解锁   点击移动机头到前面

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 9

2.0主菜单

可以使用下拉菜单来选择以下部件：

- 文件菜单 (管理文件)

- 设置菜单 (为自动生产对PCB进行设置)

- 生产菜单 (自动/手动生产)

- 调试菜单 (机械调试)

- 应用菜单 (特殊功能)

- 说明菜单 (看帮助文件和软件修改历史记录)

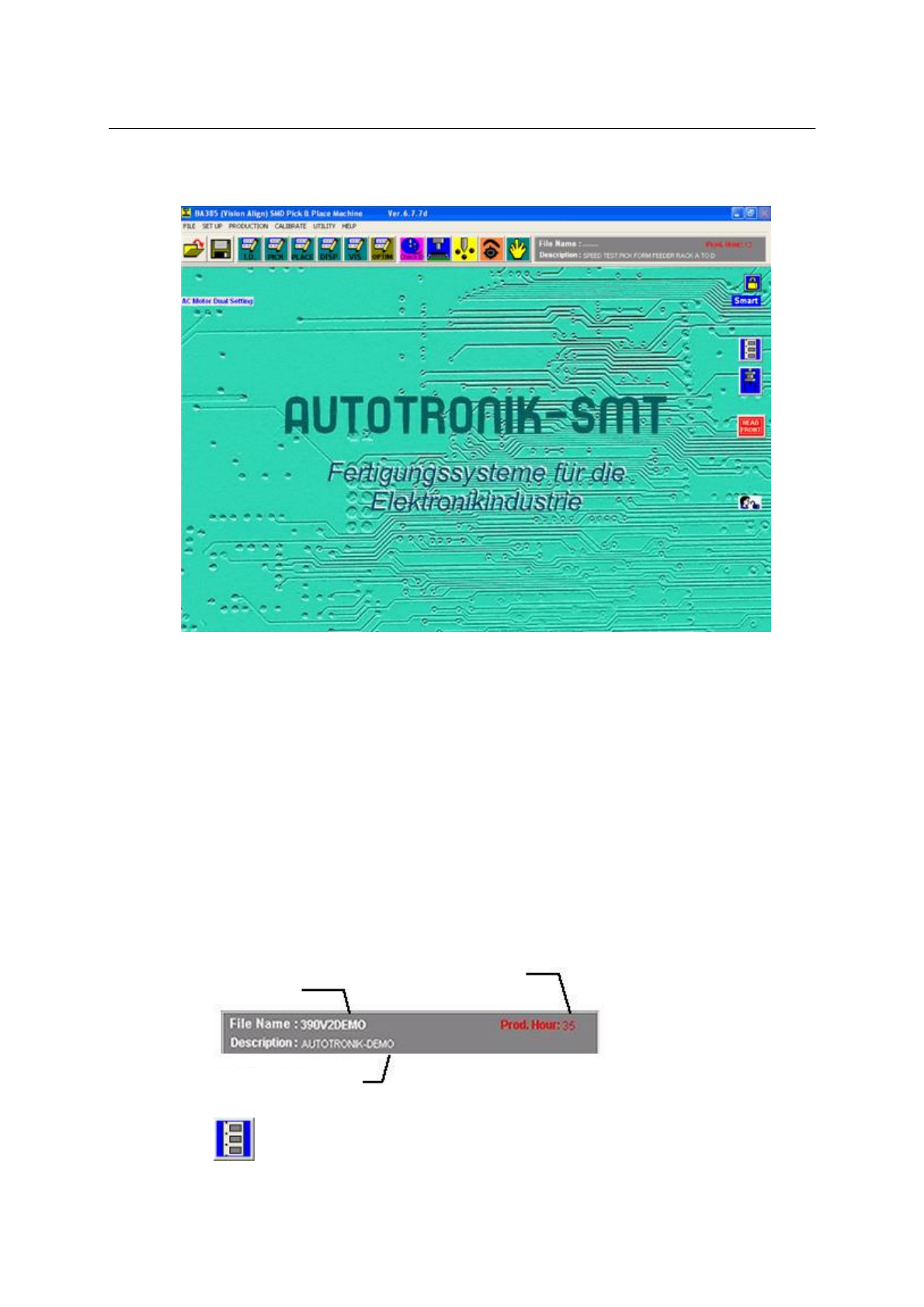

生产时间计数器，贴片数据文件名和对文件的描述将被显示在屏幕的右上角。

点击编辑SmartFeeder

贴片数据文件名

生产时间计数

对此文件的描述

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 10

点击吸嘴更换装置解锁

点击移动机头到前面

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 11

3.0文件菜单(管理文件)

备注: 数据文件被储存在DATA1至DATA8这8个子目录内。

DATA1存储电路板文件 贴片位置和电路板信息(文件名由用户指定，最多7个字

符)

DATA2存储点胶文件 点胶位置 (文件名和电路板文件一样，但在文件名前有

一横线。例如. _abc.dbf)

DATA3存储第一个参考点图像文件

DATA4存储视觉检查文件

DATA5存储点胶库文件

DATA6存储生产流程表信息(即混合打料信息)

DATA7存储每个元件库的影像文件

DATA8存储所有放料偏差值(即微调所有放料位置内信息)

3.1文件菜单引导

选择这个按键将可从磁盘中载入一个数据文件，屏幕中将会显示所有在DATA1目录中的数据文件，你

可以选择所需的数据文件。
