AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL120

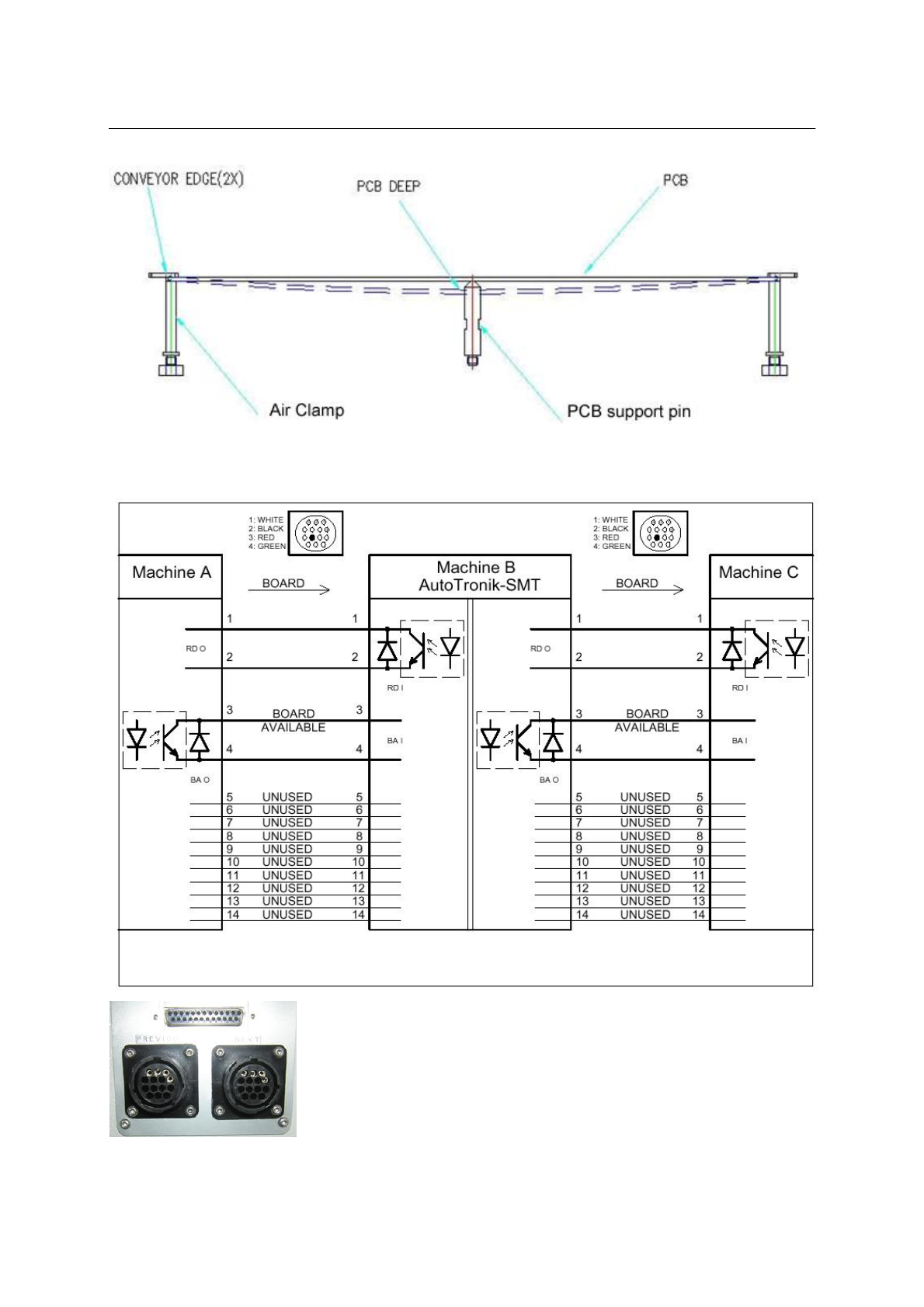

备注: 连线生产设置

Smema

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL121

附录C

自动检测参考点功能

自动检测详述：

(i) 目标形状：方形或圆

(ii) 目标颜色：良好的镀金焊盘

(iii) 目标范围： 0.5x0.5mm～2.5x2.5mm或直径0.5mm～2.5mm

(iv)目标底色： 在目标边缘上没有绿油

在目标旁5×5mm的范围内没有其它的覆铜层

(v) 目标变化位置的容许量：目标中心的计算结果可接受+/1mm的变化（如果目标变化

>1mm，中心计算将产生更多的错误或目标不能被发现）

(vi)自动检测错误容许值：最大+/0.05mm(对于一个好的目标)

如何使用自动检测参考点：

(i) 在调校菜单–配件设置里开启自动检测参考点功能

(ii) 在检测基准点或检测板11参考点模式选择使用自动检测功能

(iii) 设置自动检测容许值

备注:当我们选用了生产前自动学习参考点的功能后，每次放入PCB进行生产前，机器就会自动摄取参

考点进行对位。然而，如果PCB上的参考点离其它焊盘或反光点太近，而且用户将输送带的位置调整

得过于宽松时，则有可能会将附近的焊盘或反光点误认成参考点。所以，我们可以在该处设置一些参

数以防止发生该类问题。

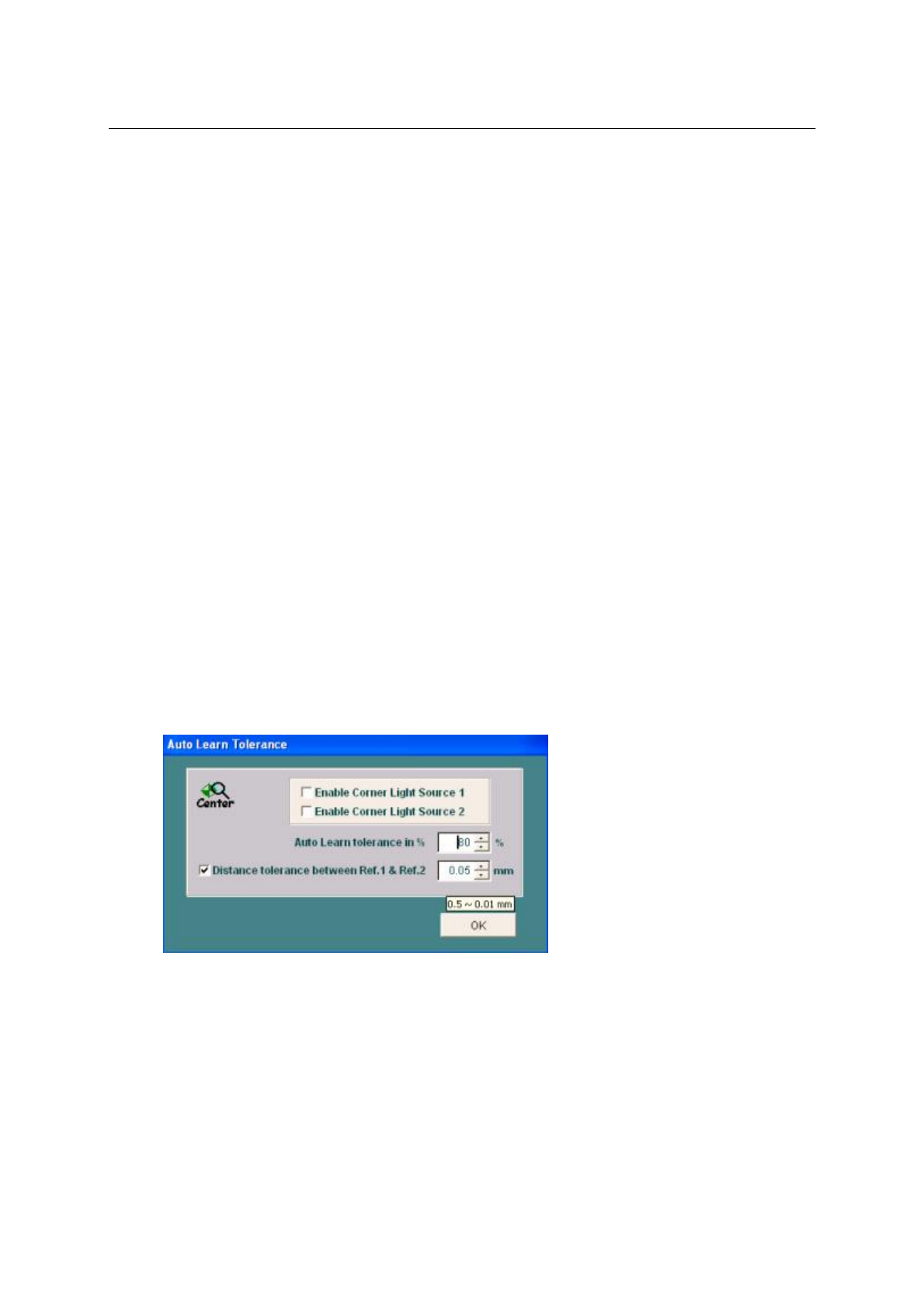

a．选择开启偏光照1或2来学习参考点(参考随后解释”偏光照的具体使用”)

b．AutoLearntolerancein%

软件会将生产前所摄取的参考点的大小与设置参考点时机器所算出的大小进行比较，以验证该点

是否参考点，我们可在该处设置一个容许的偏差值。（正常设为80％）

c．DistancetolerencebetweenRef.1&Ref.2

软件会将生产前所摄取的第1，2两个参考点之间的距离与设置参考点时机器算出的距离进行比

较，以验证该点是否参考点，我们可在该处设置一个容许的偏差值。此设置是可以调整的，正常

值应为0.2mm

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL122

如果距离超出设置的值，机器将会认为在自动检测参考点上有错误同时会请求终止运行或手动检

测参考点。

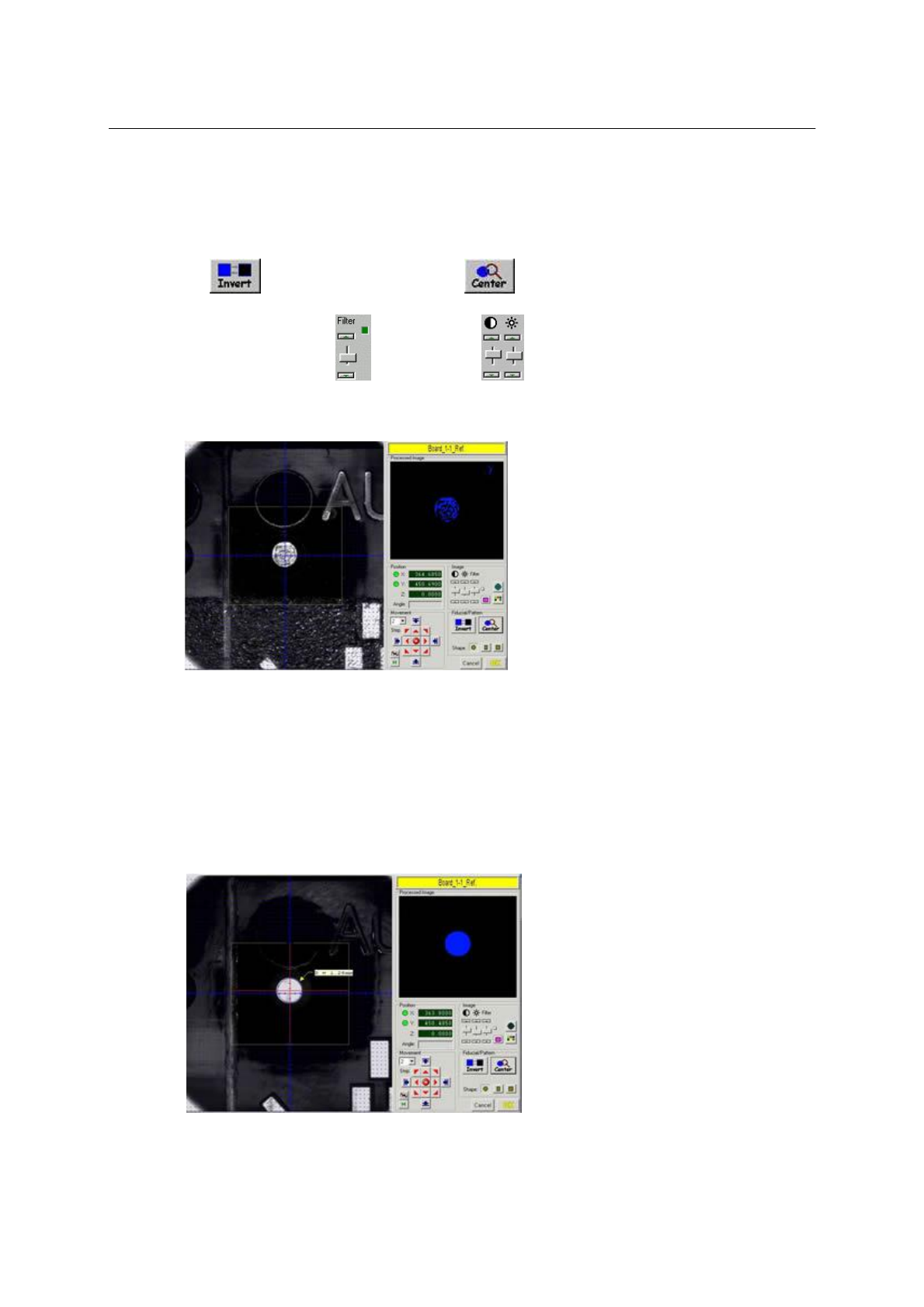

(iv)在检测板参考点模式，移动镜头1来观察目标

(v) 用按钮选择正常/反转颜色，用按钮自动检测目标的中心。

对图案识别调校过滤对比度和光暗度，在上部正确显示过滤的状况。（正常来说不

需要调整对比度和光暗度）

坏的调整：

用户需要调整过滤，对比度和光暗度来得到以下情形：

 在上部正确显示过滤的状况，目标的形状是非常好的显示并且黑白色是一个清晰的图案

 目标轮廓是好的蓝色线

 红色的十字标记被显示在目标的中心

好的调整：
