AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 31

4.4.1cAuto.Adj

自动调整拾取位置为默认送料器位置(可在机器延迟调校内选择开启/关闭)

4.4.1d I.D.

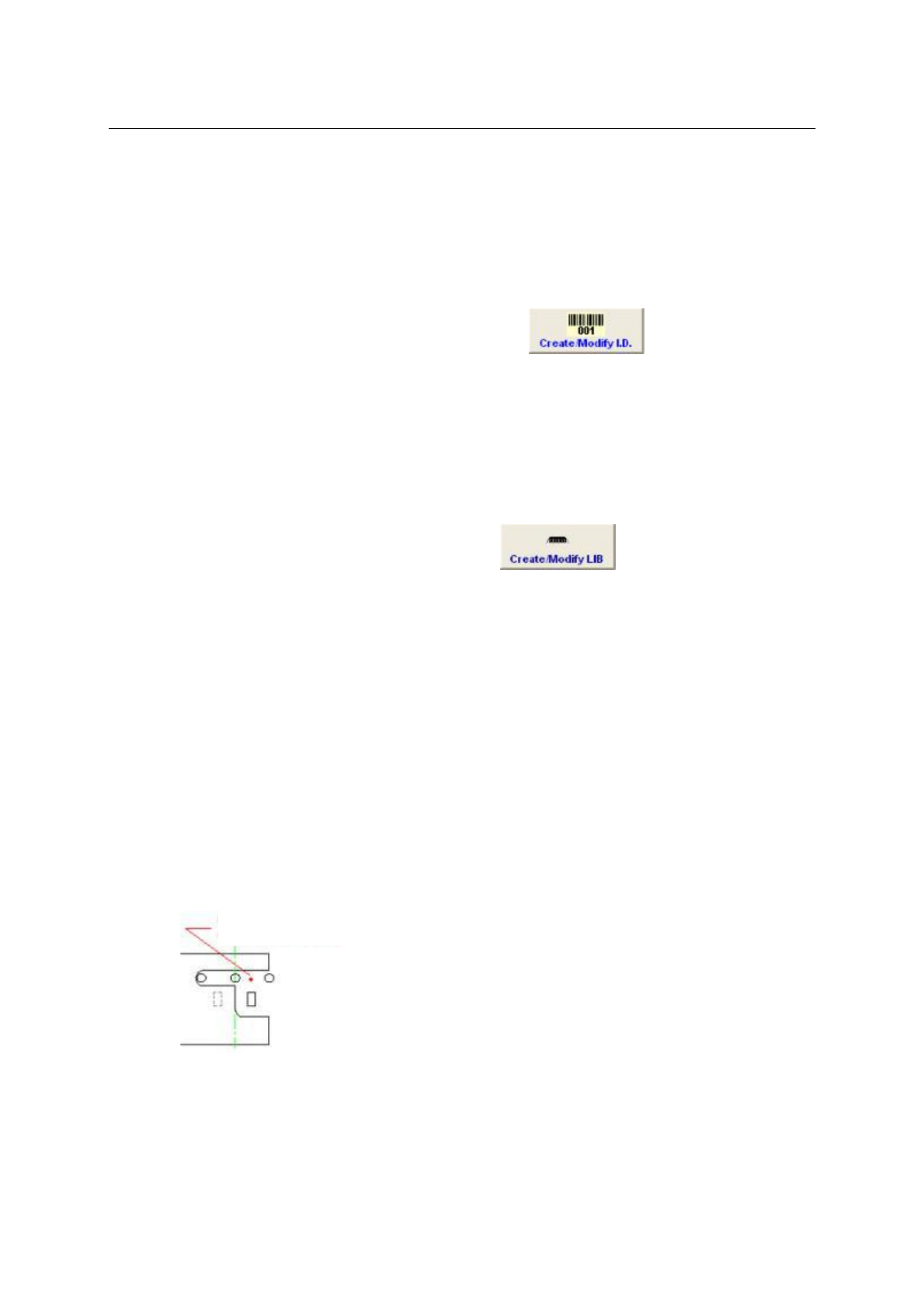

这是送料器 I.D. 可从送料器I.D.表格栏中选择或点击创建一个新的送料器I.D.. 设

计送料器 I.D.是为了更容易定位送料器，特别是带装送料器（KFxx），请查阅附录D

4.4.1e COMPONENT

这是元件编号或数值,可以在这里输入任何特征

例如.R30K,C5nF,.....,等等.

4.4.1f LIB.

这是元件库名. 可以在元件库表格栏中选择或点击创建一个新的用户元件库

例如. R0603,C1206

备注: 如果采用元件间距为2mm的带装元件，则应该选用[H]0402或[H]0603或自建一个以*[H]开头

的用户元件库

例如. *[H]0402

为了拾取0402有更好的性能，建议使用（可选件）KFTA08HS半步幅送料器。

当使用KFTA08KHS的时候，就不需要在元件库中选择[H]0402，因为送料器会自动在2mm

间距里移动，用户应该在元件库里选择0402。

对于拾取0201，则必须使用（可选件）NZ0201BV吸嘴和KFTA08HS半步幅送料器。

4.4.1g PICKHGT

这是在自动生产期间从送料器上取料的高度

建议用自动检测来检测此高度

对于小元件，不要用自动检测来检测元件位置，因为真空吸风系统将会取得小元件和检测到错误的取

料高度

这是在取料过程中的一个重要参数：

对于小元件, 用此点作为自动检测取料高度的检测点

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 32

4.4.1h TAPE

这是纸带元件还是胶带元件。当完成调校默认取料高度后，在此位置选择带子类型，然后点击默认取

料高度按钮就能得到各送料器的取料高度

4.4.1i PK_ANGLE

这是元件的取料角度。请参阅附录G来选择

或者，可以在镜头1取料位置检测中点击<90>按钮改变显示模式。元件形状将同时显示在屏幕中

4.41j X

这是取料X坐标

4.4.1k Y

这是取料Y坐标

备注: 取料X，Y坐标可被镜头1检测到

请点击使送料器前进，以确定送料器停在正确的位置

4.4.1l PICK

这是取料的方法，可选

(1) A

选择"A"使机器‘自动’的从这个送料器取得元件

(2) M

选择"M"使机器‘手动’的从这个送料器取得元件

'手动'意思是机器拾放头将用手动模式移向送料器，同时允许用户手动控制取料运动

这个模式主要用于：当你使用使用一个元件盘时，需要控制镜头（用箭头按钮）指向元件，同时

点击<PickUp>按钮来取料，机器将自动地进行放料动作

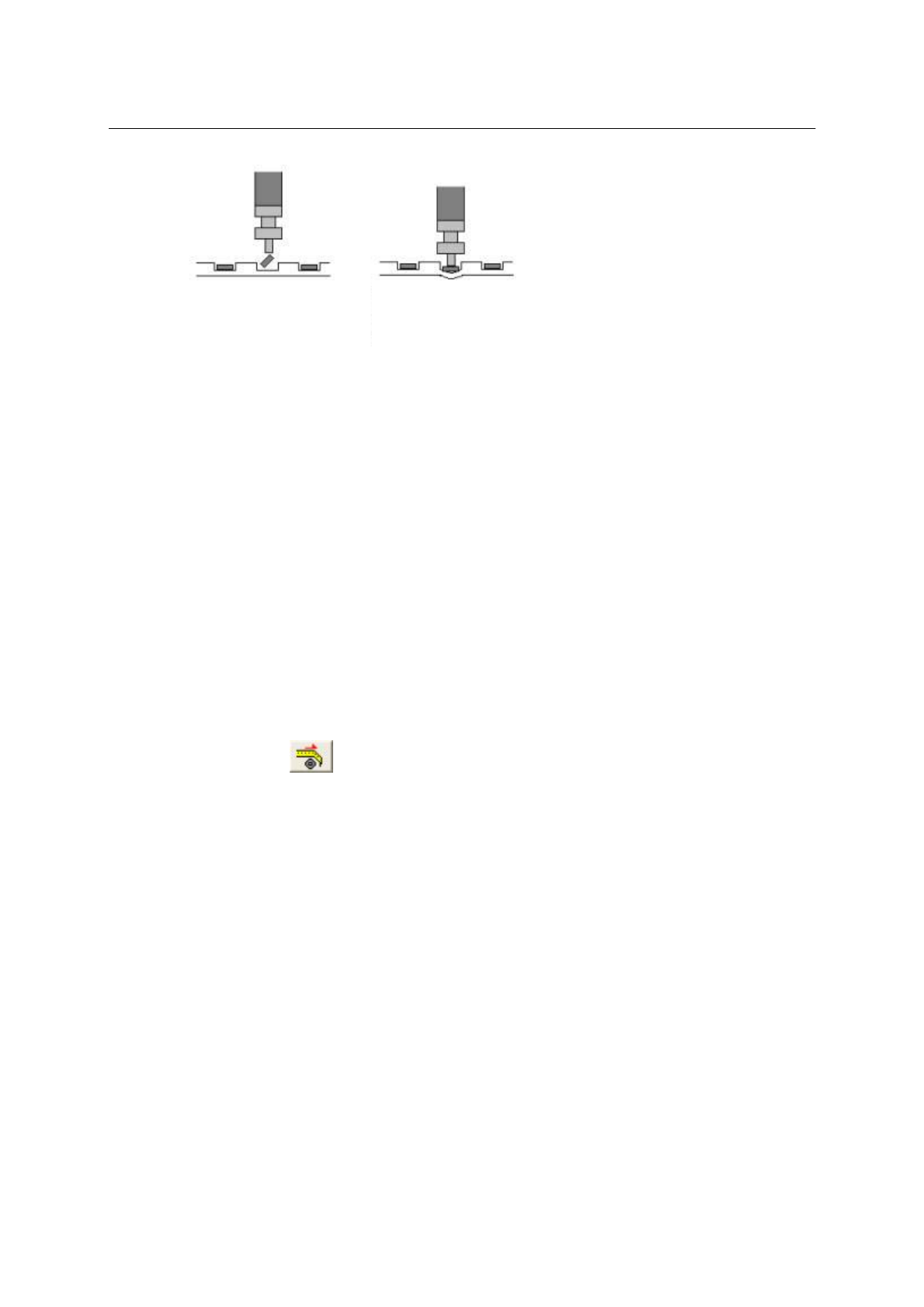

取料高度太高将不能取得

元件或在错误角度取得元

件

取料位置太低将会损

毁纸带和使元件粘在

纸带上

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 33

4.4.1n ALIGN

这是对中的方法

AlignmentA是一种利用机械头的底部机构来对位的系统,它可将吸起的零件固定到中心位置

AlignmentA的最大元件尺寸: (a) 影像飞行对中 =16mmx14mm

(b) 固定镜头对中 =38mmx38mm

(i) A

[A]对中方式，用于AlignmentA在取料后做自动对位

(ii) G

[G]对中方式,用AlignmentG做自动对位

.备注: 需要为选择的这个对位方法使用元件库或设置用户元件库

如果IC脚距>1.6mm或元件尺寸比AlignmentA大的时候，建议使用这种对位方式

(iii) H

[H]对中方式,用AlignmentH做自动对位(可选件)

4.4.1o NOZZLE

这是吸嘴的编号，不同的元件尺寸用不同的吸嘴编号

 1/2号吸嘴主要用于电阻器，电容器，晶体管

 3号吸嘴用于小尺寸IC

 4号吸嘴保留用于特别定制的吸嘴

 5号吸嘴用于中尺寸IC

 6号吸嘴用于QFP

 7号吸嘴特别针对AlignmentG使用

4.4.1p SPEED

这是机头升/降速度

[1]是最高的速度，[5]是最慢的速度

[0]是带阻尼的高速度（只限于Z轴采用步进马达的机型，对于使用伺服马达机型，[0]等于[3].）

备注: 正常来说，所有的电阻器/电容器/晶体管用速度-[1]， IC 用速度[0] 或速度[3]。如果在取料期

间你发现元件落下，则意味着速度太高或者对元件来说吸嘴太小

重要: 对于元件间距为2mm的带装元件，当使用标准的 KFTA08 送料器，需要在取料期间设置升/降

速度为[3] 来减少在纸带上的下一个元件的振动。

如果使用（可选件）KFTA08HS送料器，对于0402应尽可能将机头升/降速度设为[1]
