AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL172

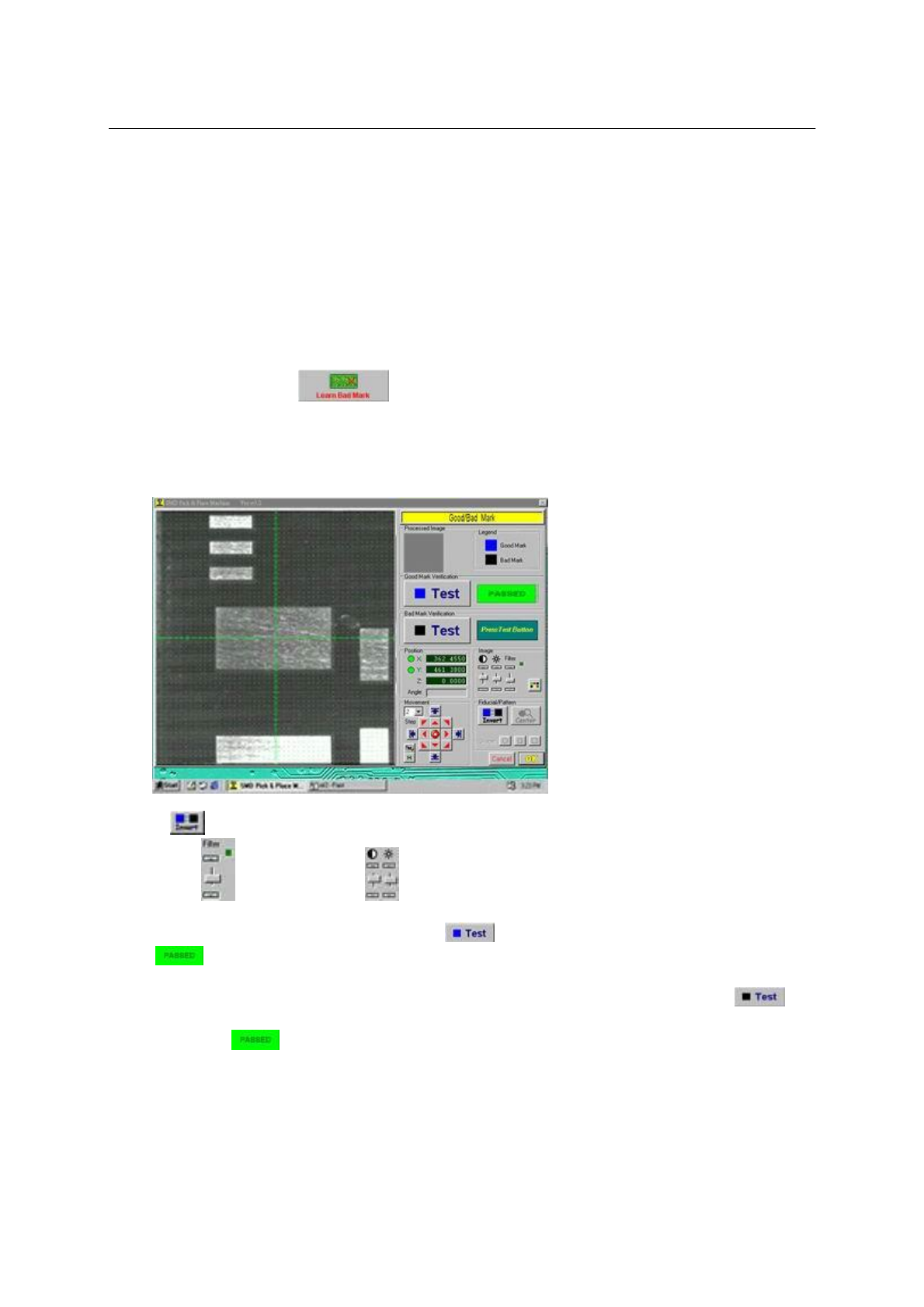

附录L

坏标记功能

坏标记功能让机器对在一块PCB拼板上的坏标记板跳过生产

对一块PCB设置坏标记：

 在设置菜单－PCB设置里开启坏标记

 在参考点设置模式点击按钮

 检测板11的坏标记位置

 设置坏标记的过滤

 点击按钮来选择正常/反转

 调整过滤，对比度和光暗度

 观察坏标记位置（以好板为条件），然后点击按钮来测试好标记。如果失败了，尝试调整过滤直

到灯开启

 观察坏标记位置（以坏板为条件，可以使用白色修正液在坏标记位置上描绘），然后点击按钮来

测试坏标记。如果失败了，用户需要调整过滤和对好标记然后是坏标记进行测试，直到两个标记都通过

（两个标记的灯都开启

一旦坏标记功能开启和设置好后，机器将在自动生产前去到每个板的坏标记位置进行识别。如果任何坏标记是

在坏板的环境里，机器将对此板进行跳过

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL173

附录M

AlignmentG/H的使用

如果IC脚距>1.6mm或元件尺寸大于16mmX14mm而小于38mmX38mm时，建议使用Alignment-G/H来进行对

中

Alignment-G/H通常包括G镜头和7号吸嘴

NZ-7B-D40（ф56mm）黑色

NZ-7G-D40（ф56mm）灰色

对应有灰色7号吸嘴和黑色7号吸嘴来为不同颜色的元件服务

灰色7号吸嘴主要用于拾取BGA

黑色7号吸嘴主要用于拾取IC、QFP

Alignment-G/H能在视觉对中前对放置角度选择“预先旋转”或“不旋转”

对于TSOP或长方形的QFP不要选择“预先旋转”,同时在学习影像模式将角度偏差设为10度

1. 关闭”预先旋转”(建议)

备注:角度偏差能设为10度.

因为搜索出来的影像(元件角度)总是类似于要学习的影像,“levelofdetail”(细节)可以设置的更

详细,它将有更高的精确度和更稳定的搜索结果

2. 开启”预先旋转”(不建议)

备注:角度偏差需要设为100度或更高

因为搜索出来的影像可能于要学习的影像有180度的不同,它将花费更长的搜索时间,”levelof

detail”(细节)则不能设的太详细,搜索的结果对于TSOP和QFP来说将不是足够的好.

这是一种老的对中方法,我们不建议对新元件库使用此种方法.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL174

附录N

点胶库设置

这是由放料记录转换成点胶库的点胶记录的设置项

举例：编号119需要进行点胶转换,点击OK进行保存

转换结果–学习点胶画面
