AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL144

备注:当所要放置的元件是有角度变化时

由于AlignmentA是先对中再在放置时转角度的,此时的角度误差应设为30度,建议最大角度误差为50度.

由于AlignmentG是先转角度再进行对中的,此时的角度误差应设为180,建议最大角度误差为200度.

SizeTolerance(尺寸误差)

这是被搜索元件不同于已学习元件的最大尺寸误差(050%之间)

“AdvanceRunParameters”(进阶执行参数)栏

IgnorePolarity(忽略极性)

如果目标所搜索出来的颜色是杂色的则需要开启此项.在学习图片时忽略极性将导致比较长的搜索时间.

ScoreUsingClutter(计算时考虑杂音)

如果对所搜索的元件需要将杂音计算在分数内时则需要开启此项.

Objecttofind(目标数目)

准备识别的元件数目(1999之间)

ContrastThreshold(最小对比度)

这是视觉对中系统能识别出物体边缘的允许最小的对比度(0255之间)

Elasticity(弹性值)

这是被搜索元件不同于已学习元件的最大弹性值(0-10之间)

Timeout(ms)(时限值)

这是视觉对中系统锁定一个搜索元件所允许的最大允许搜索时间

对于带有CameraG的机器,可以使用alignG的对中方式

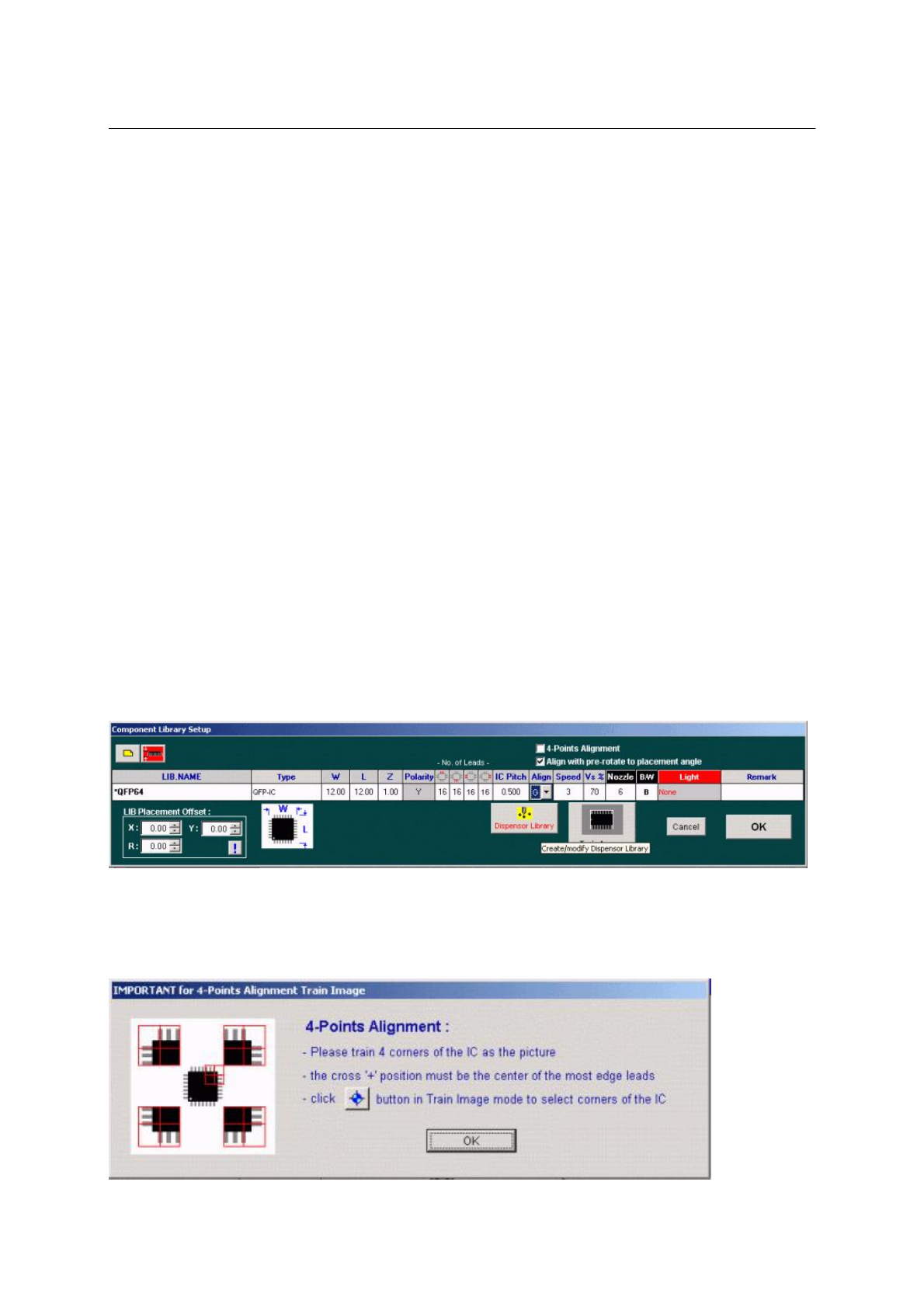

同时选择“4PointsAlignment”4点对中功能

备注:4点对中功能不能与“alignwithprerotatetoplacementangle“同时使用

4点对中的定义:

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL145

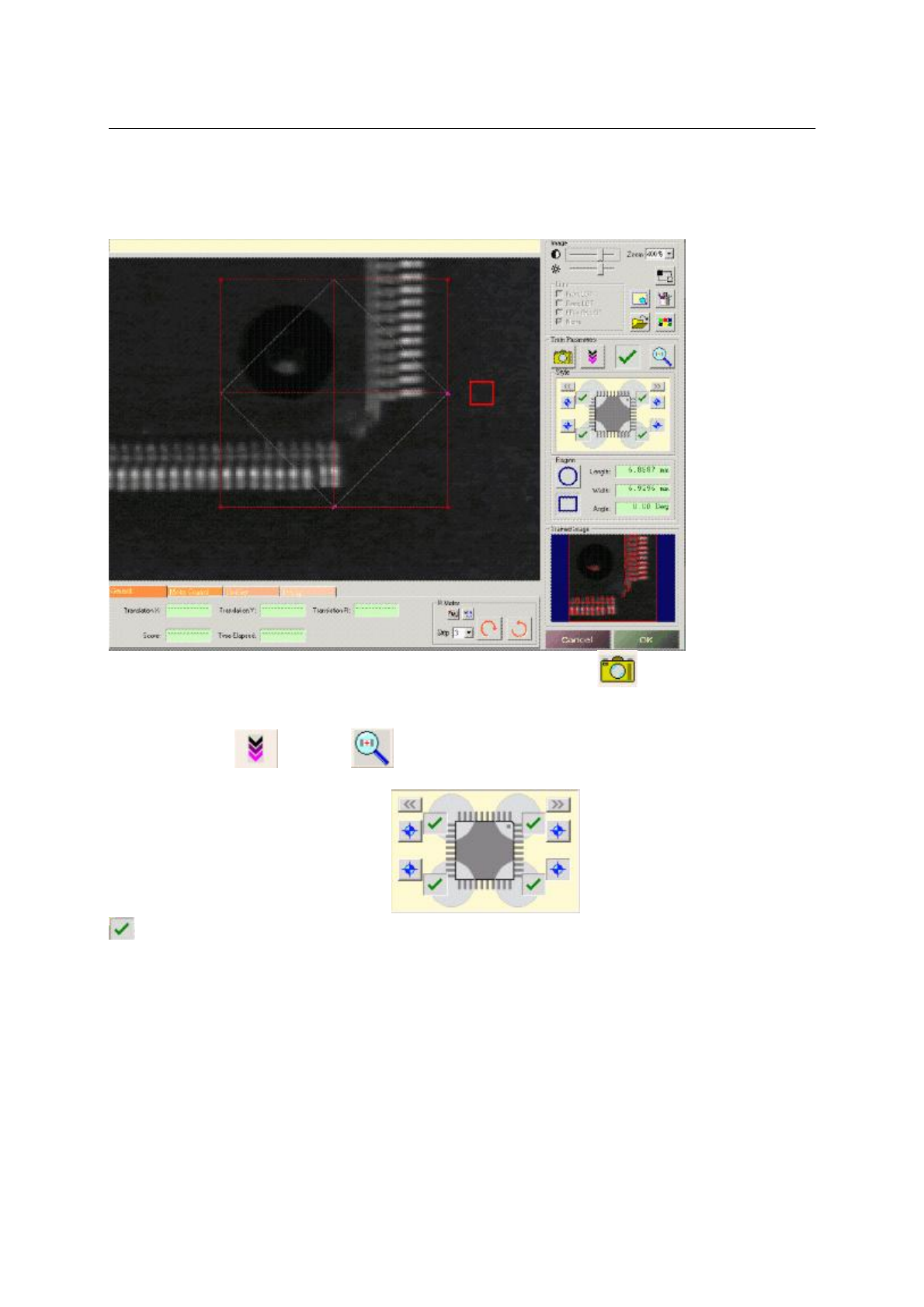

参照IC部分框选元件边角的外形,将“Pan”前打钩,请点击鼠标右键将有选择菜单出来,此时将发现鼠标变成手

形,可以移动画面.

将”田”字框的红线定位于IC焊脚的中间,可以拖动鼠标滚轮放大图像,点击按钮,获取此IC元件边角的影

像

对应设置此边角的设置,可按对元件进行识别测试,直到分数满意为止

依次设置每个边角的影像及参数,可以通过进行查看及设置工作,设置好的边角有

的提示.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL146

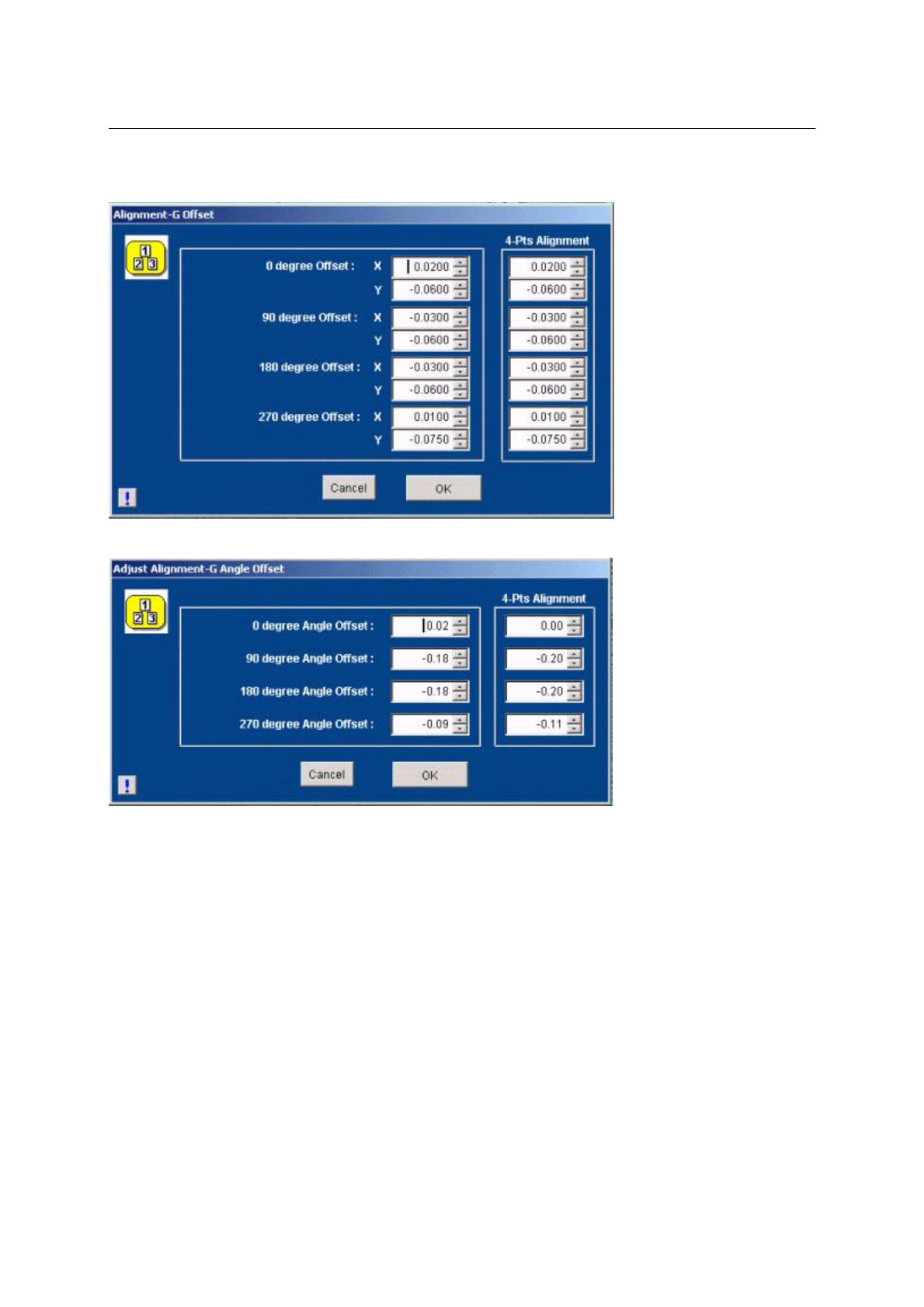

参考 6.1.21. E3修正中心对位G的偏差, 请修正 4-Pts Alignment中的参数

参考 6.1.22. E4 修正中心对位 G 的角度偏差, 请修正 4-Pts Alignment 中的参数
