1.3 自动检测元件高度

在取料设置模式或元件库模式中点击，将进入镜头1的影像模式，放元件到PCB板上（之前PCB

的厚度已被检测好），引导镜头1到元件的中心并点击，机器将自动安装1或2号吸嘴并开始检测

高度，Z 轴将向下直到接触到元件的表面为止，元件的厚度将显示在屏幕上（可以用手精确调整此高

度）

备注: 此功能仅能检测片状表面贴装元件。对于其它元件（例如.二极管）请用其它测量方式或参考元件的特性

来输入元件的高度。

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL139

附录F

为元件建立元件库

A.选择Lib.Name

B.点击出现以下画面

a)SemiautoPickupcomponent

PCBHeight已经在learnPCB里测试完成

点击学习元件位置(半自动)

b)Pickupfromfeeder

PickHeight 已经在LearnPick里测试完成

点击移动到装有该元件并设置好位置,高度的送料器位置

c)Pickupcomponentmanually

升起或放下吸嘴

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL140

开启或关闭真空

d)Light

选择光源方向选择用1号头还是2号头来学习

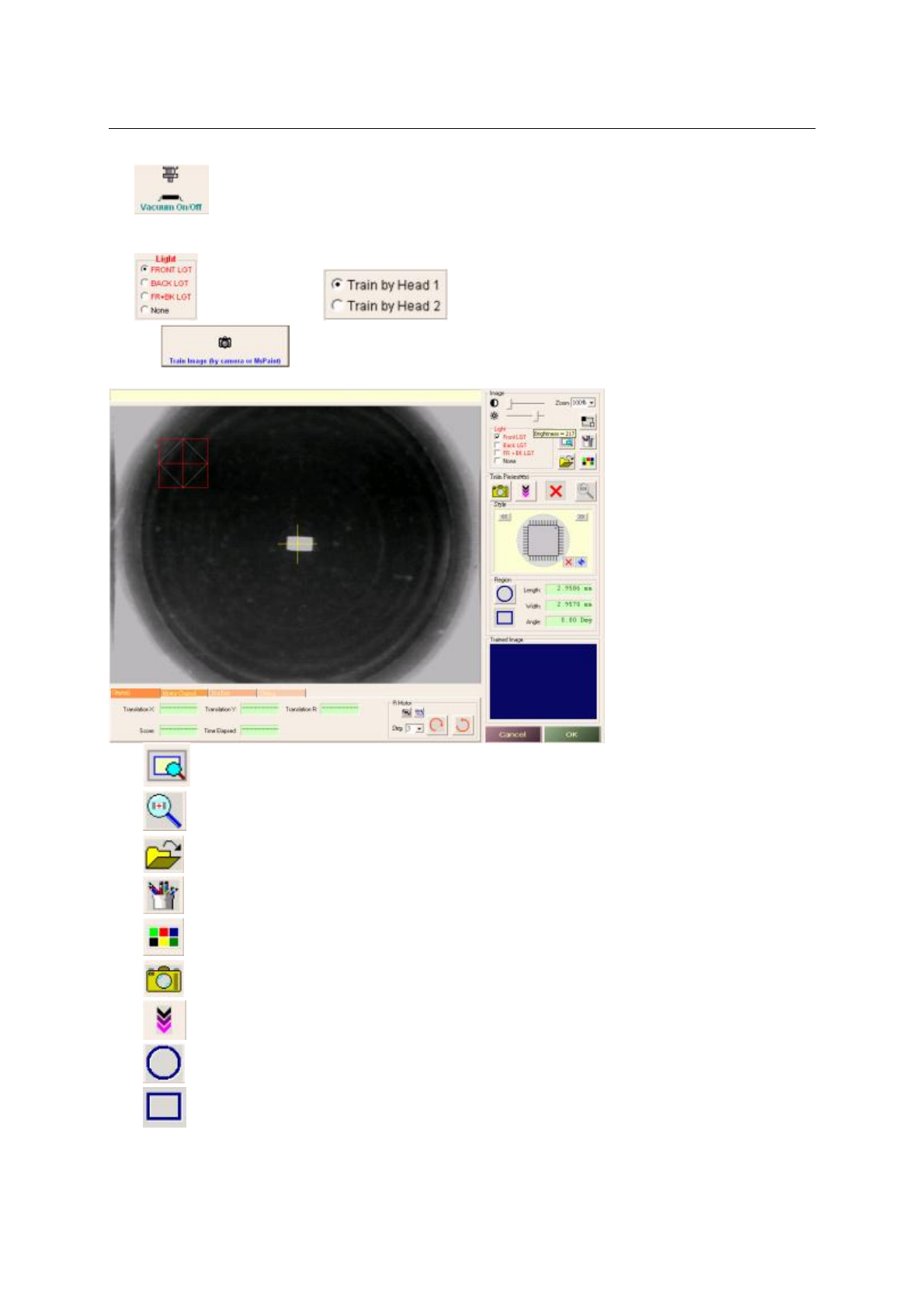

e)点击将出现以下画面

点击选择全区域

点击对元件进行识别测试

点击打开以前保存的图像

点击修改当前框选的图像

点击改变线条颜色

点击识别元件

点击设置参数

点击设置识别区域为圆形,并拖动它框住元件

点击设置识别区域为长方形,并拖动它框住元件
