AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL109

3.点击进入Advanceparameters介面

3.1在TrainParameters栏内设置对应的参数(一般我们都将其设定为2.6)

3.2在Runparameters内开启

3.3在Runparameters栏内设置分格最低分数(一般我们都将其设定在60-70)

点击保存设置.

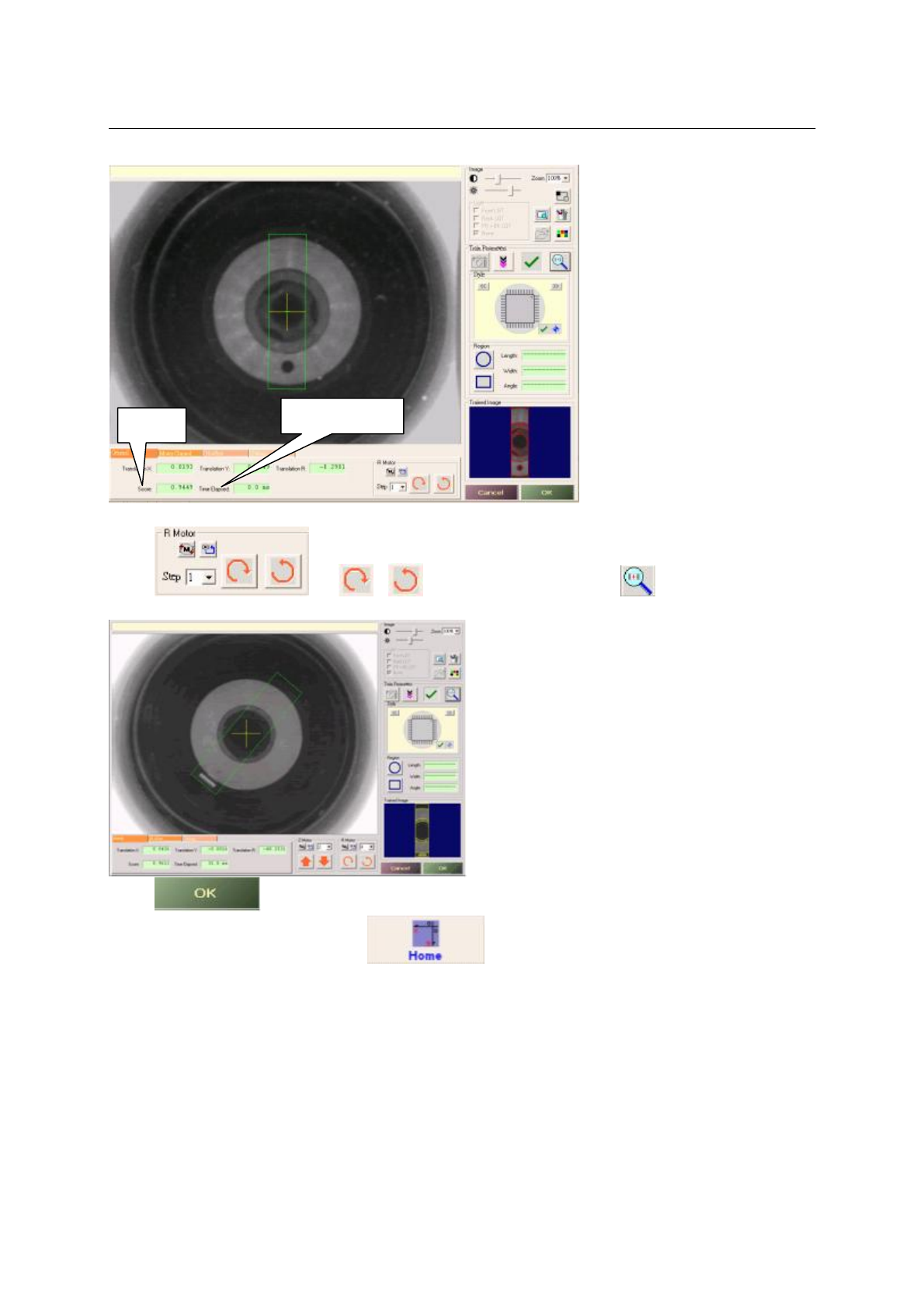

4.点击进行抓图

5.点击对图片进行打分

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL110

当Score栏内的分数大于0.65且Time

Elapsed栏内的数据在100ms内则OK.

6.点击上的或旋转R马达的角度,然后再点击对图像进行打分(当Score与

TimeElapsed栏内的分数均成功,则表示OK)

7.点击保存调校结果.

8.用手转动一下调校过的R原点,再点击让机器自动复位,用眼看R原点是否会自动复位到之前

调校的位置,如果是则为OK,如果不是,则需对R原点重新进行调校.

Score

TimeElapse

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL111

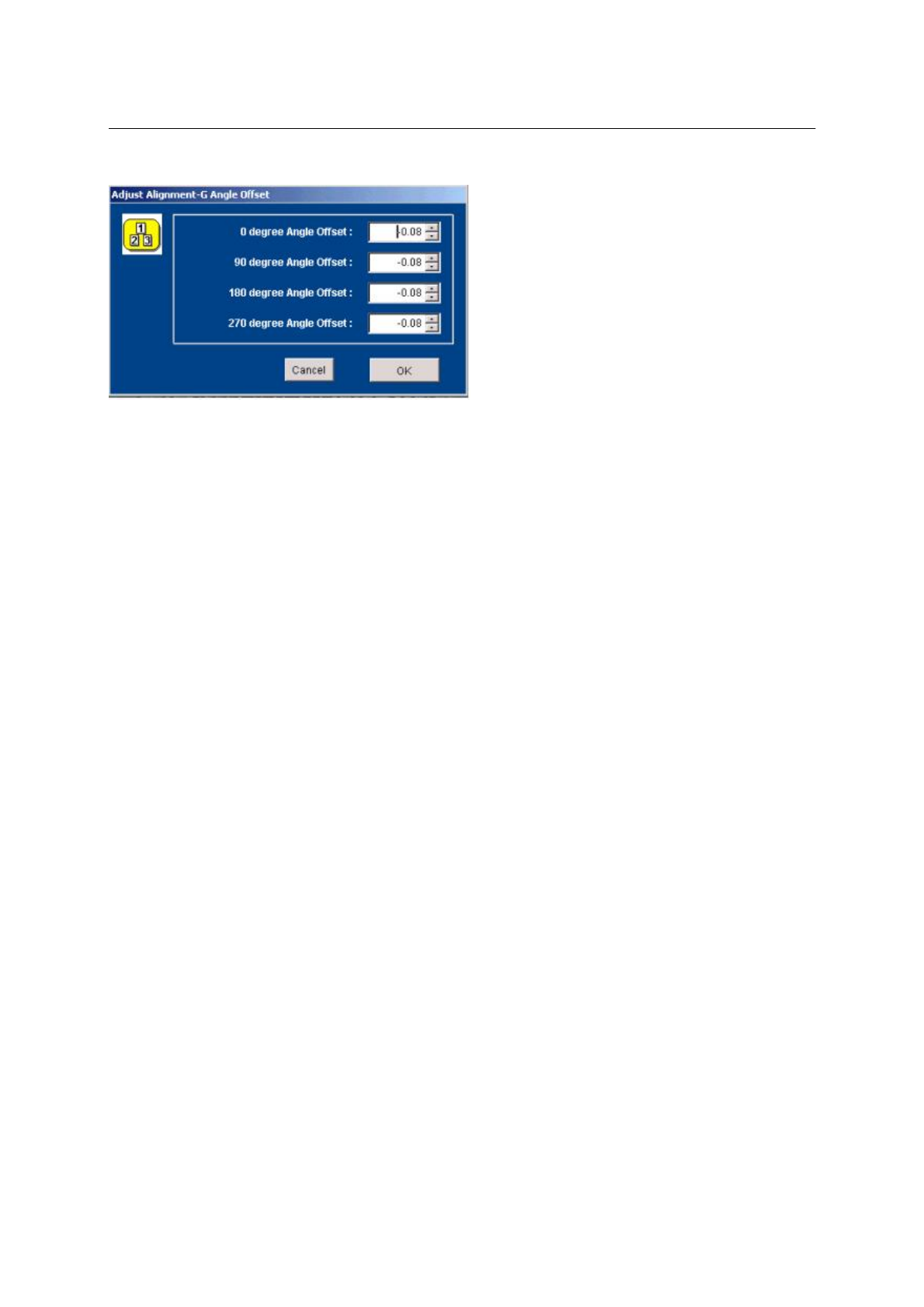

9.升级版本后要重新调校CameraG的角度,offset和CameraA的角度,offset(CameraA只看1号头)
