AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 49
4.9.1a NO.
这是点胶记录编号（最大.9999个）由计算机产生
4.9.1b LOCATION
这是点胶位置名，可以在此输入任何特征
例如.R1011,R1012,C221,C222…
4.9.1c HEAD
这是点胶器所选用的头,用户可以手动选择机器头如果使用双点胶器.
4.9.1c CODE
这是点胶量代码
可以输入A～J设置点胶量代码依照“点胶量代码设置”
例如. ‘A’代码时间设为 40 毫秒‘B’代码时间设为100毫秒
一旦点击‘A’，时间会自动变成40毫秒
如果点击‘B’，时间会自动变成100毫秒
点击 按钮进入“点胶量代码设置”,可在此调整点胶量
4.9.1d TIME(仅用于DPx点胶器)
这是点胶时间
可以输入1～ 9999 毫秒来控制点胶时间
4.9.1e VOLUME(仅用于MPx点胶器)
这是点胶量
可以输入点胶点的量，以立方厘米为单位
4.9.1f X
这是点胶位置的X坐标
4.9.1g Y
这是点胶位置的Y坐标
4.9.2 从其它文件增加
此项能允许你取回旧的带有有用的点胶记录的贴片数据文件
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 50

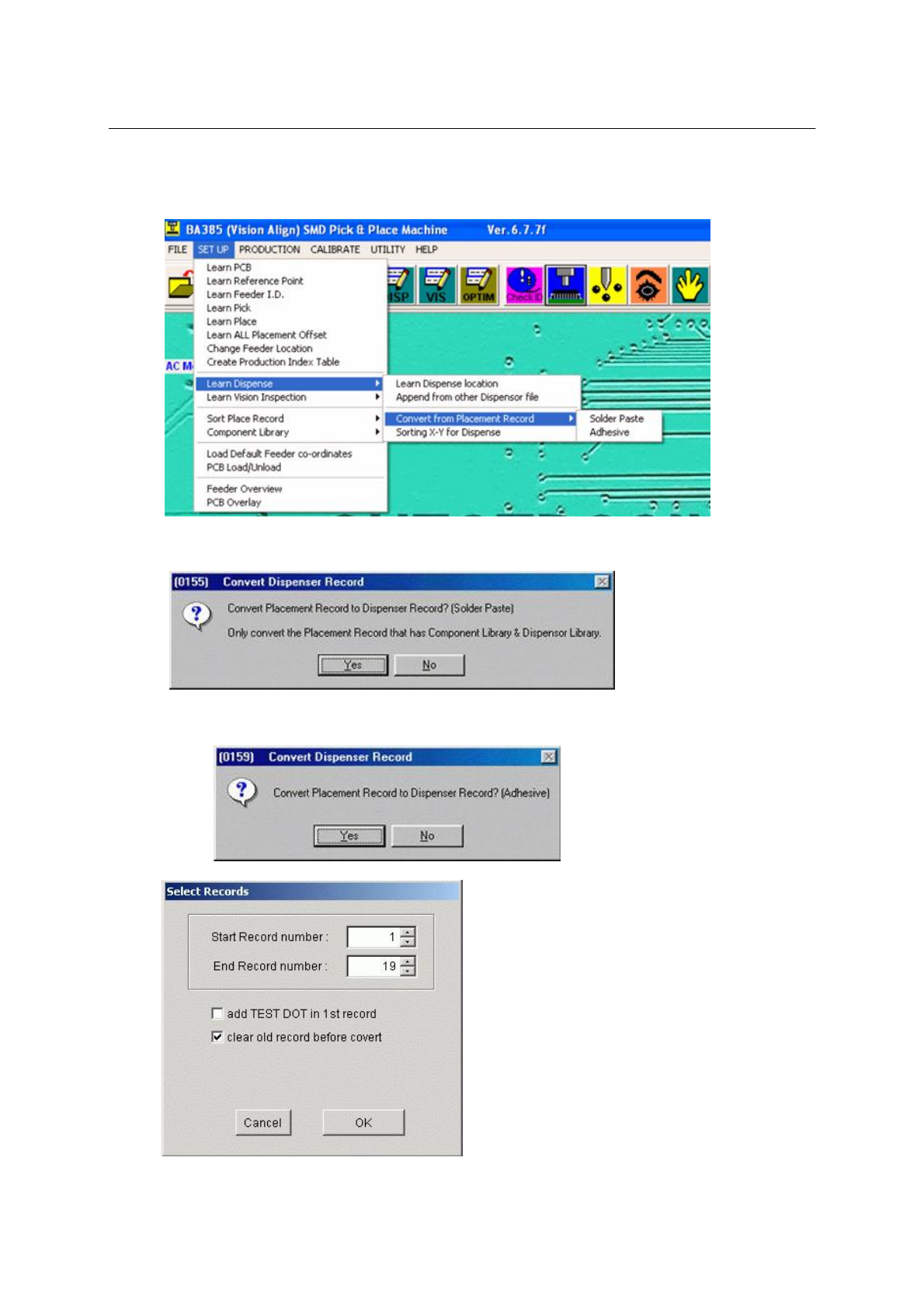

4.9.3 从放置记录转换
选择这个按键由计算机转换放料记录为焊锡膏/胶水记录
为了使放料记录转换为点胶（焊锡膏）记录，计算机将只转换有元件库和点胶库的放料记录的元件
（请查阅4.12元件库)
以下画面将会显示
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 51
StartRecordnumber第一个需要转换的编号
EndRecordnumber最后一个需要转换的编号
AddTESTDOTin1 strecord在点胶前点测试点
Clearoldrecordbeforeconvert清除之前的点胶记录
4.9.4 排序点胶位置
建议在设计完成后排序点胶记录
