3) 问题检查:

万一有问题,可在生产画面使用“Check1”进行检测,大致分为3种情况:

i) 取料问题不能拾取元件

解决方法:

1. 在取料设置中重新学习取料高度

2. 在取料设置中重新学习取料位置

3. 在调校菜单–机器延迟调校–机器调校2中

(0201元件库使用Speed3来打料;比较长的延迟时间将给取料带来更好的稳定性)

a. 以50,75,100,125,150…来增加speed3的Zmotorstop延迟时间

b. 以100,125,150…来增加speed3的V acuumON延迟时间

c. 以30,60,90,120…来增加speed3的XYmotorStop延迟时间

ii) 对中问题不能找到元件

解决方法:

重新学习元件库的影像,或利用画图软件来编辑影像

iii) 放料问题不能将元件放置在PCB板上同时元件粘在吸嘴上

元件粘有其它元件

解决方法:

万一元件贴在吸嘴上,请用海绵来清理

以100,125,150…来增加VacuumOFF延迟时间令有更多时间来放置元件

检查锡浆,可能太干了

检查PCB放置高度可以适当减少0.1mm~0.2mm

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL171

4) 取料错误时停下(默认为关闭)

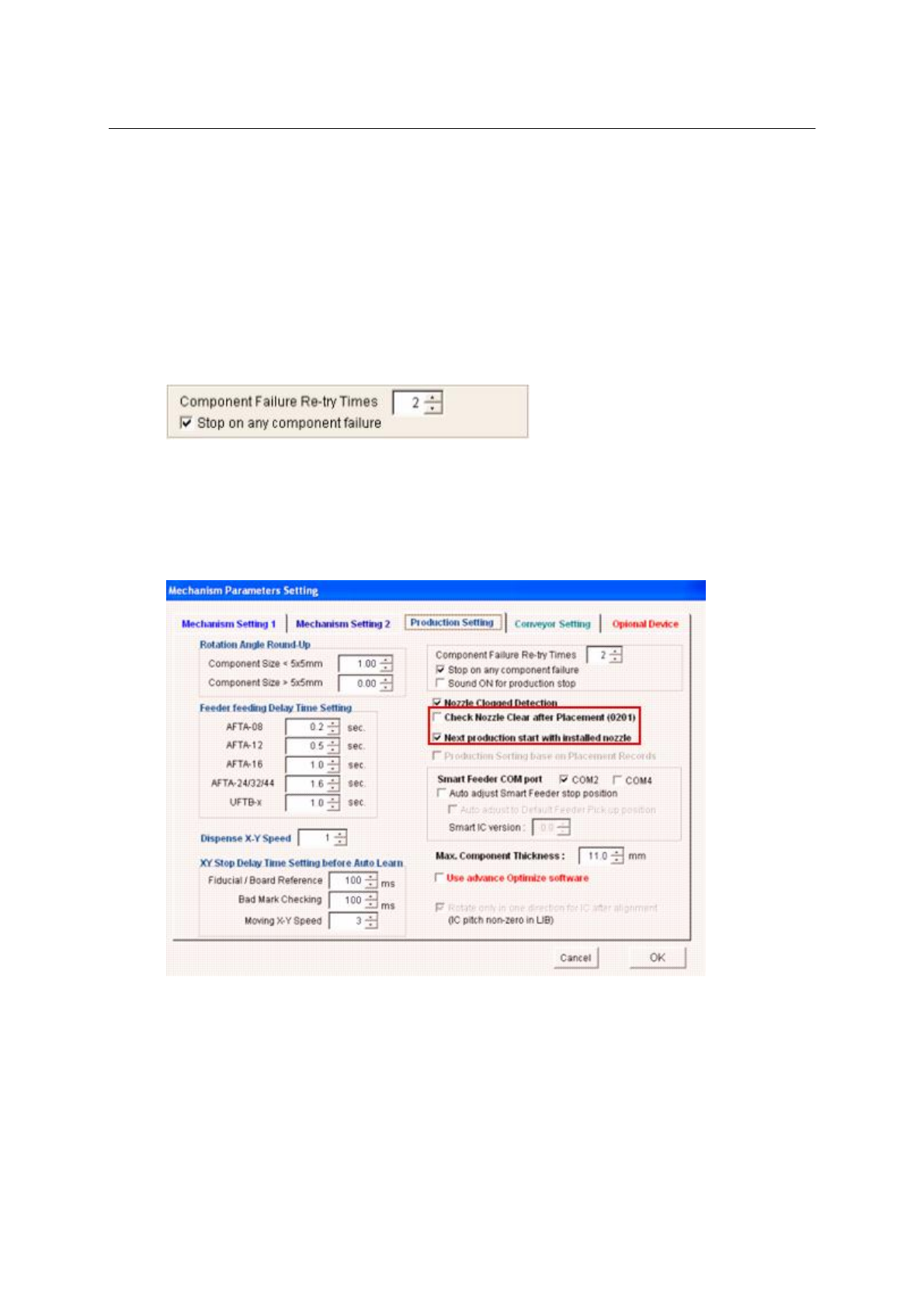

在调校菜单–机器延迟调校–机器调校3中

开启stoponanycomponent选项,这样可以在取料错误时停下,以便检查

如果关闭此功能,机器在拾取失败后将不会停下,它将自动开始拾取下一个送料器,当完成最后一个送

料器的拾取时,才回来拾取失败的送料器上的元件.

如果开启此功能,机器会在拾取失败时停下,用户能在此时检查错误,直到完全完成此送料器的拾取才

会去拾取下一个送料器.

此功能适用于0201元件,因为0201元件必须最先的放置在PCB板上,否则当最后放置0201元件时会因

为其它已放置元件的高度或位置等问题而无法放置.

5) 生产后检查吸嘴是否有元件存在(默认为关闭)

在调校菜单–机器延迟调校–机器调校3中

设置CheckNozzleClearafterPlacement(0201),此功能将在放料后自动检查是否仍然有料贴在吸嘴

上,吸嘴将移动到(Nozzle4)wasteComponentLocation利用海绵来清理贴着的元件,然后进行下一次

取料动作.

6) 下一个生产流程使用已安装的吸嘴(默认为开启)

如果开启此功能,下一个生产流程将从最后安装的吸嘴开始

如果关闭此功能,下一个生产流程将从最小的吸嘴开始生产

因为吸嘴4(用于0201时)的尺寸比别的吸嘴小,而且必须先放置0201的元件,否则当最后放置0201元件

时会因为其它已放置元件的高度或位置等问题而无法放置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL172

附录L

坏标记功能

坏标记功能让机器对在一块PCB拼板上的坏标记板跳过生产

对一块PCB设置坏标记：

 在设置菜单－PCB设置里开启坏标记

 在参考点设置模式点击按钮

 检测板11的坏标记位置

 设置坏标记的过滤

 点击按钮来选择正常/反转

 调整过滤，对比度和光暗度

 观察坏标记位置（以好板为条件），然后点击按钮来测试好标记。如果失败了，尝试调整过滤直

到灯开启

 观察坏标记位置（以坏板为条件，可以使用白色修正液在坏标记位置上描绘），然后点击按钮来

测试坏标记。如果失败了，用户需要调整过滤和对好标记然后是坏标记进行测试，直到两个标记都通过

（两个标记的灯都开启

一旦坏标记功能开启和设置好后，机器将在自动生产前去到每个板的坏标记位置进行识别。如果任何坏标记是

在坏板的环境里，机器将对此板进行跳过
