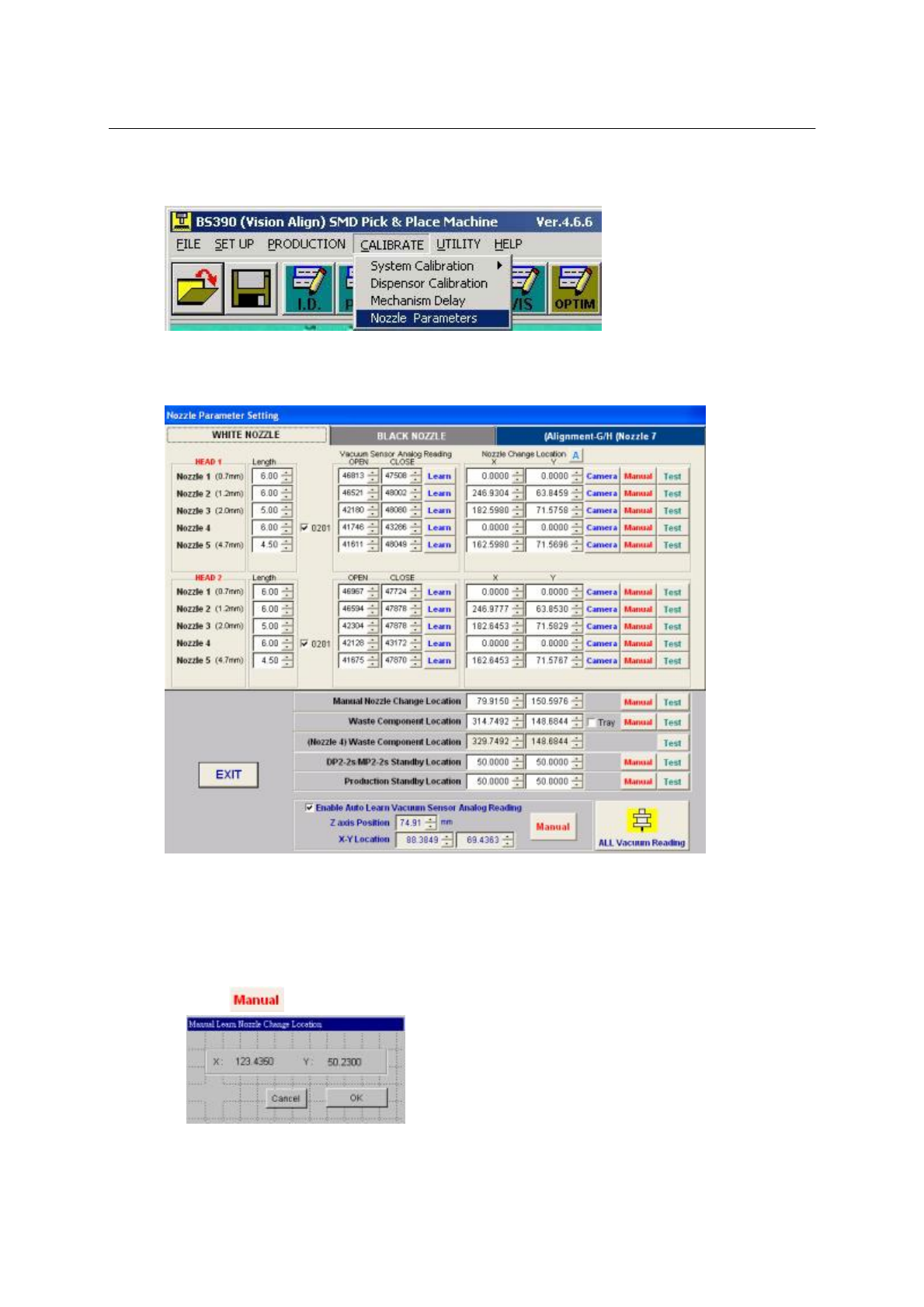

6.4调校菜单吸嘴参数
这是设置白吸嘴的参数，包括吸嘴的长度，吸嘴真空检测参数和吸嘴换嘴位置(白吸嘴利用后光源进行
打料)
点击<camera>按钮将使用镜头—1来观察，如果不行才用镜头—3。
人工方式检测吸嘴换嘴位置
步骤:
(1) 从自动换嘴工具里拿走所有的吸嘴
(2) 小心的用手安装5号吸嘴到Z轴
(3) 点击 按钮
(4) 小心的用手向上移动Z轴与移动SMD头靠近自动换嘴工具的吸嘴换嘴位置
(5) 在吸嘴换嘴位置上下移动Z轴尝试找到适当的位置
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL104
(6) 点击 按钮
(7) 重复第三步至第六步来找到1～5号吸嘴的适当的位置
(8) 用手从Z轴拿走5号吸嘴
(9) 用手安装所有吸嘴到自动换嘴工具
 ManualNozzleChangeLocation
这是设置手动更换吸嘴时机器头需要停止的位置
 WasteComponentLocation
这是设置抛料位置
 (Nozzle4)WasteComponentLocation(仅对于0201)
这是设置4 号吸嘴的抛料位置,请检查(Nozzle4)WasteComponentLocation是否应在海绵上.
(Nozzle4)WasteComponentlocation的位置默认是在距抛料位置左边15mm处.
 DP22s/MP22sStandbyLocation
这是设置DP22s/MP22s点胶器的待命位置

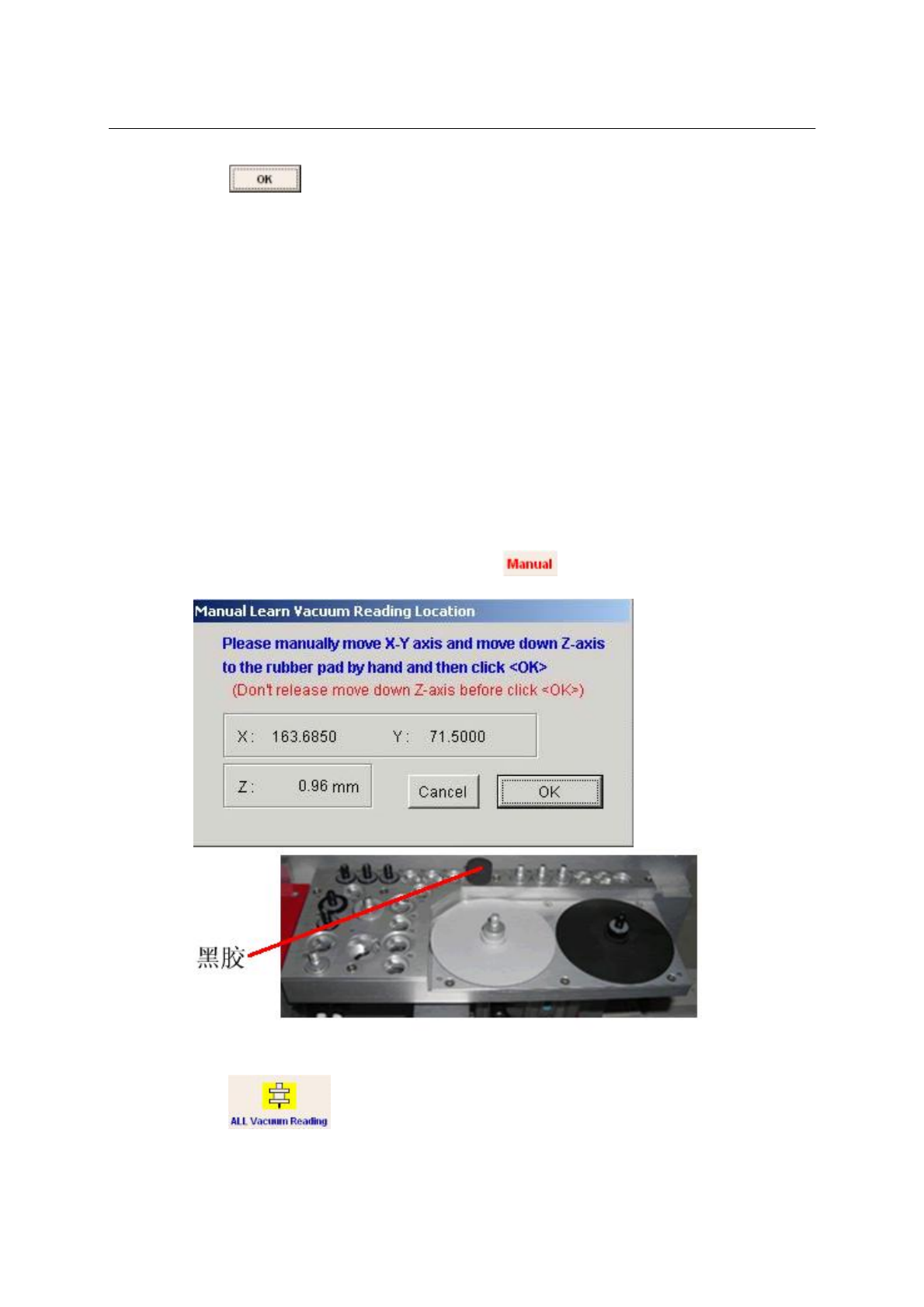

自动检测”真空感应器模拟数值”
(1) 开启自动检测真空感应器模拟数值, 然后点击 按钮, 将机器头的Z轴手动移到黑胶位置,
并大力向下压紧. 以确定校准时的位置.
(2) 点击 按钮, 机器将从吸嘴1开始检测无元件时的数值, 并自动移动到黑胶的位置
检测吸起元件时的数值, 然后将自动检测其它吸嘴.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL105

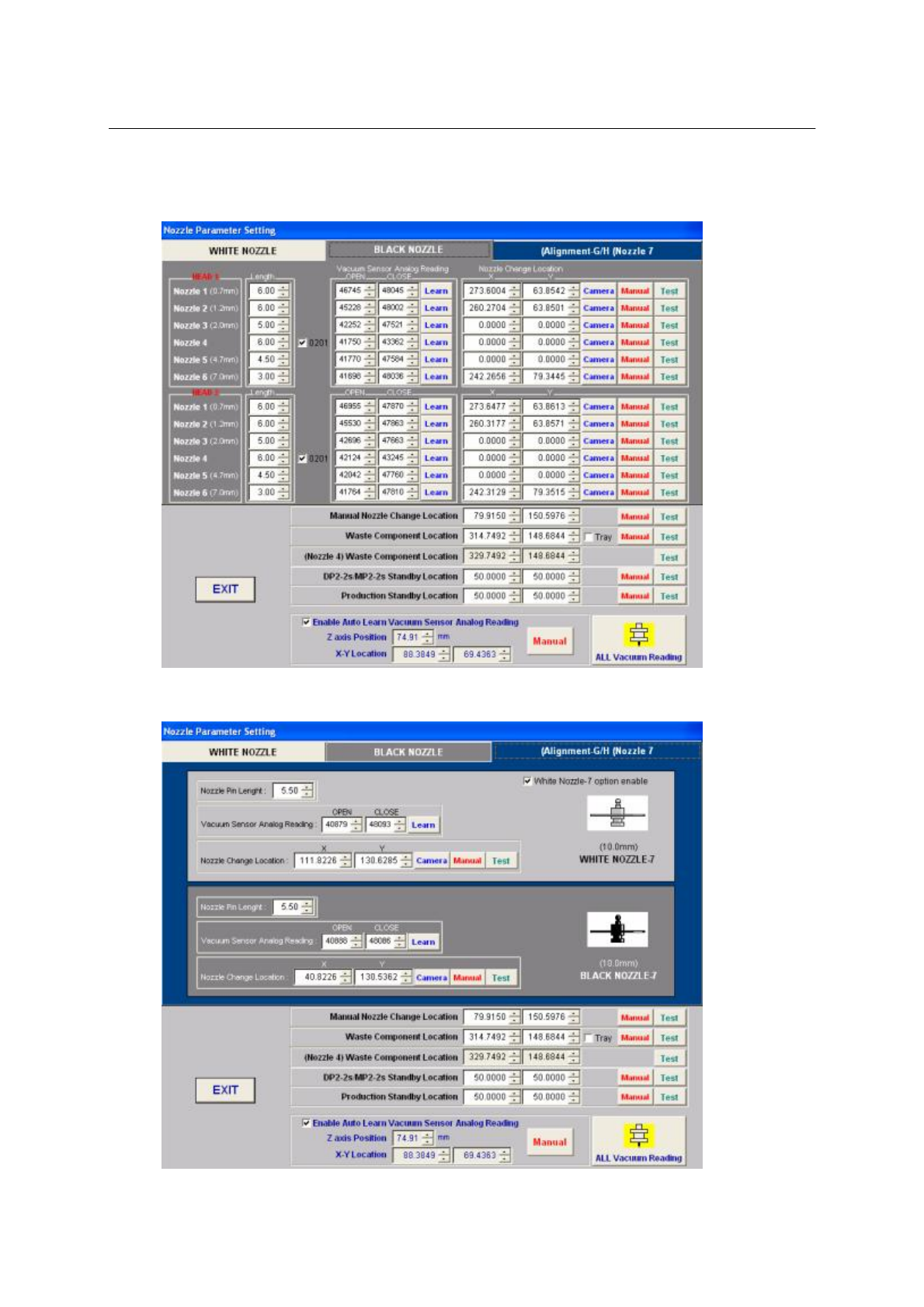

这是设置黑吸嘴的参数，包括吸嘴的长度，吸嘴真空检测参数和吸嘴换嘴位置(黑吸嘴利用前光源进行
打料)
这是设置G号吸嘴的参数，包括吸嘴真空检测参数和吸嘴换嘴位置(G吸嘴用于打QFP和BGA等元件)
