AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 11

3.0文件菜单(管理文件)

备注: 数据文件被储存在DATA1至DATA8这8个子目录内。

DATA1存储电路板文件 贴片位置和电路板信息(文件名由用户指定，最多7个字

符)

DATA2存储点胶文件 点胶位置 (文件名和电路板文件一样，但在文件名前有

一横线。例如. _abc.dbf)

DATA3存储第一个参考点图像文件

DATA4存储视觉检查文件

DATA5存储点胶库文件

DATA6存储生产流程表信息(即混合打料信息)

DATA7存储每个元件库的影像文件

DATA8存储所有放料偏差值(即微调所有放料位置内信息)

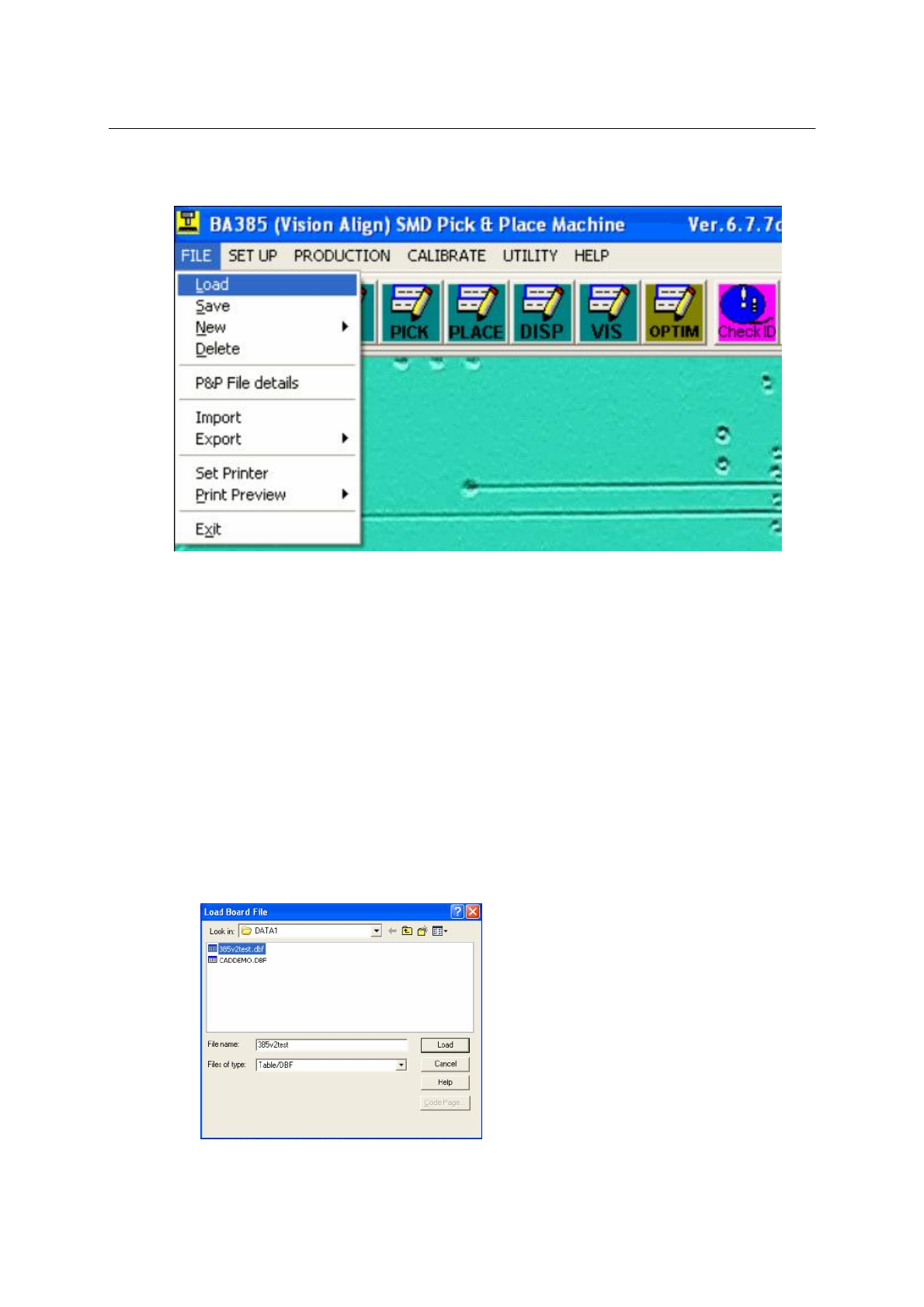

3.1文件菜单引导

选择这个按键将可从磁盘中载入一个数据文件，屏幕中将会显示所有在DATA1目录中的数据文件，你

可以选择所需的数据文件。

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 12

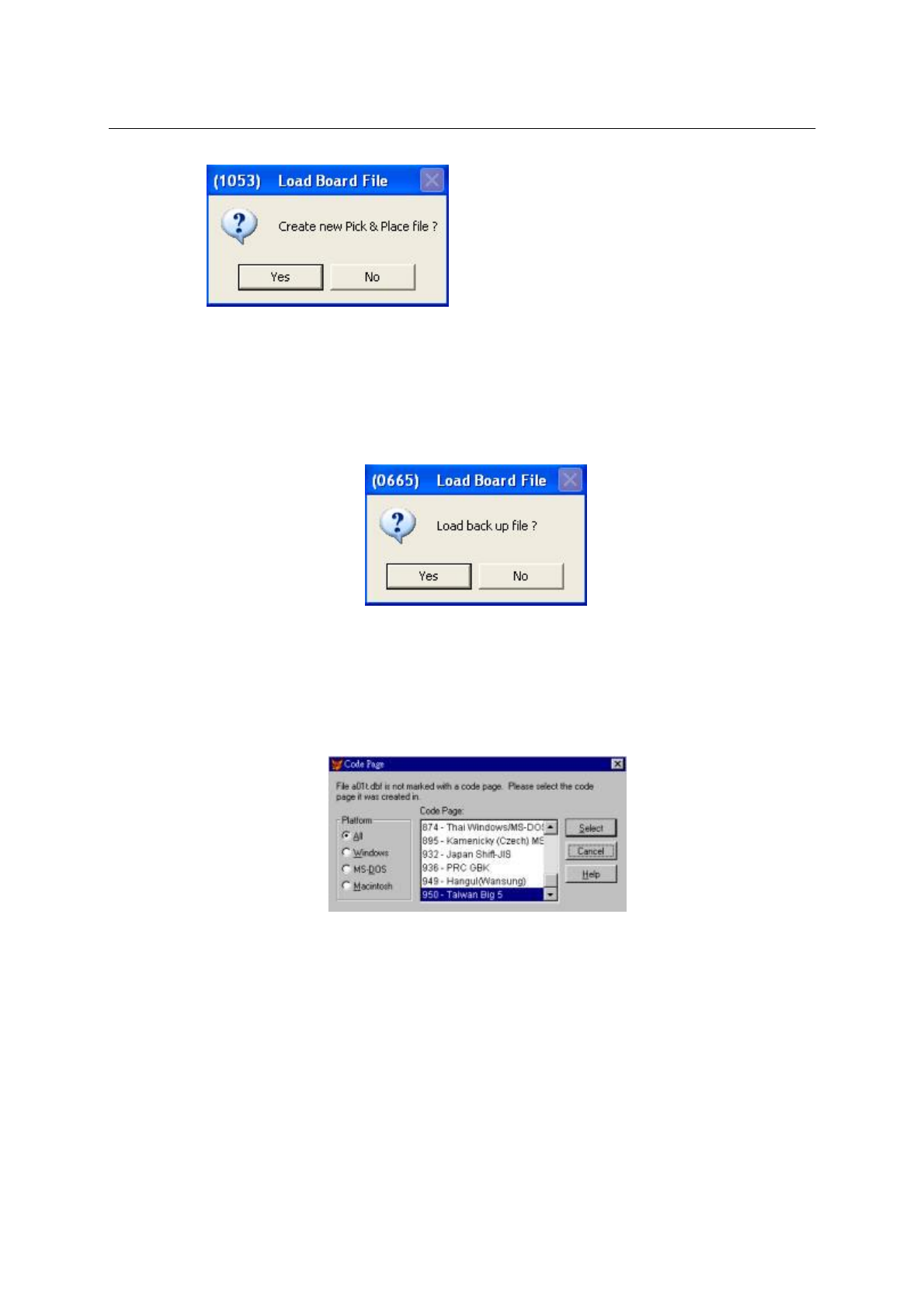

或者，按<否>来开启一个新的贴片数据文件

如果再次选择<否>就意味这不是一个新的贴片数据文件，这时可选择是否载入最后编辑的贴片数据文

件（备份文件）。

这是十分有用的：如果你在设计一个贴片数据文件时，机器突然失去电源，你就可以做这一步来取回

那备份文件。但十分重要的是，在取回备份文件之前，必须是没有读取和新建贴片数据文件，否则，

备份文件将会丢失。

 如果贴片数据文件存储在不同的子目录和不同的驱动器中，请在’….\DATA1\’子目录选择数据文件

的文件名，否则将会出现错误。

 DOS 版本中的数据文件格式能被自动转换成为 WINDOWS 格式，计算机将会询问代码页，你可在

CODE PAGE列表框中选择MSDOS，然后点击SELECT按钮则机器将不会再显示此贴片数据文件

的代码页。

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 13

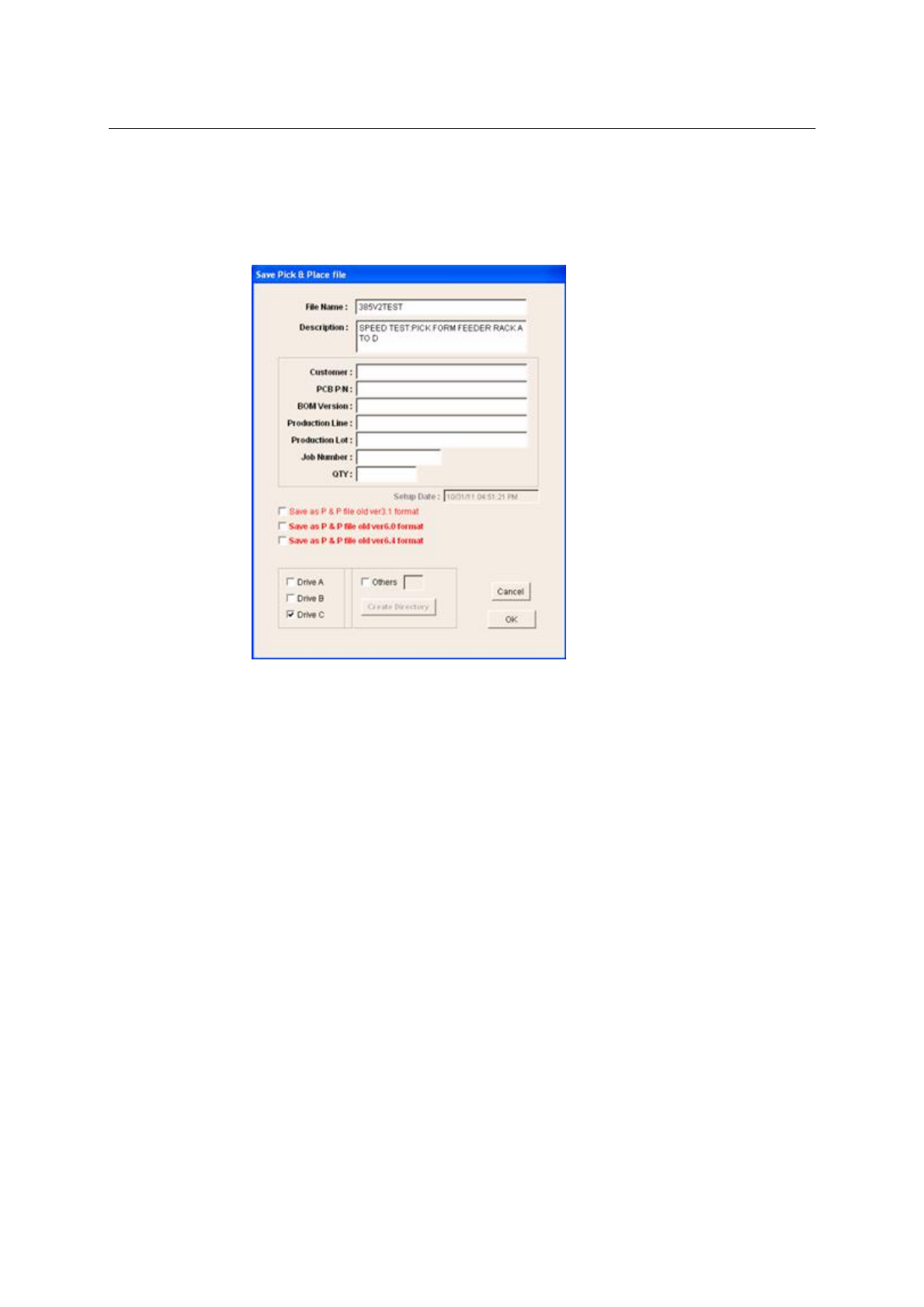

3.2文件菜单储存

选择这个按键可保存数据文件到磁盘中，SMD软件将会询问文件名和对此文件的描述，如果文件名存

在于磁盘中，软件将会再次进行确认询问。
