AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 24  点击手动修改板的参考点

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 23

继续点击直到学完所有的电路板参考点

备注：当将PCB旋转90或270度后重学参考点，水平线将要重新学习。

 如果有开启‘坏板标记’功能，可点击学习坏板标记信息，

由板11中学习坏板标记位置，调校好影像滤波的值以便识别出坏板标记。

如需要更详细资料，请查阅附录L

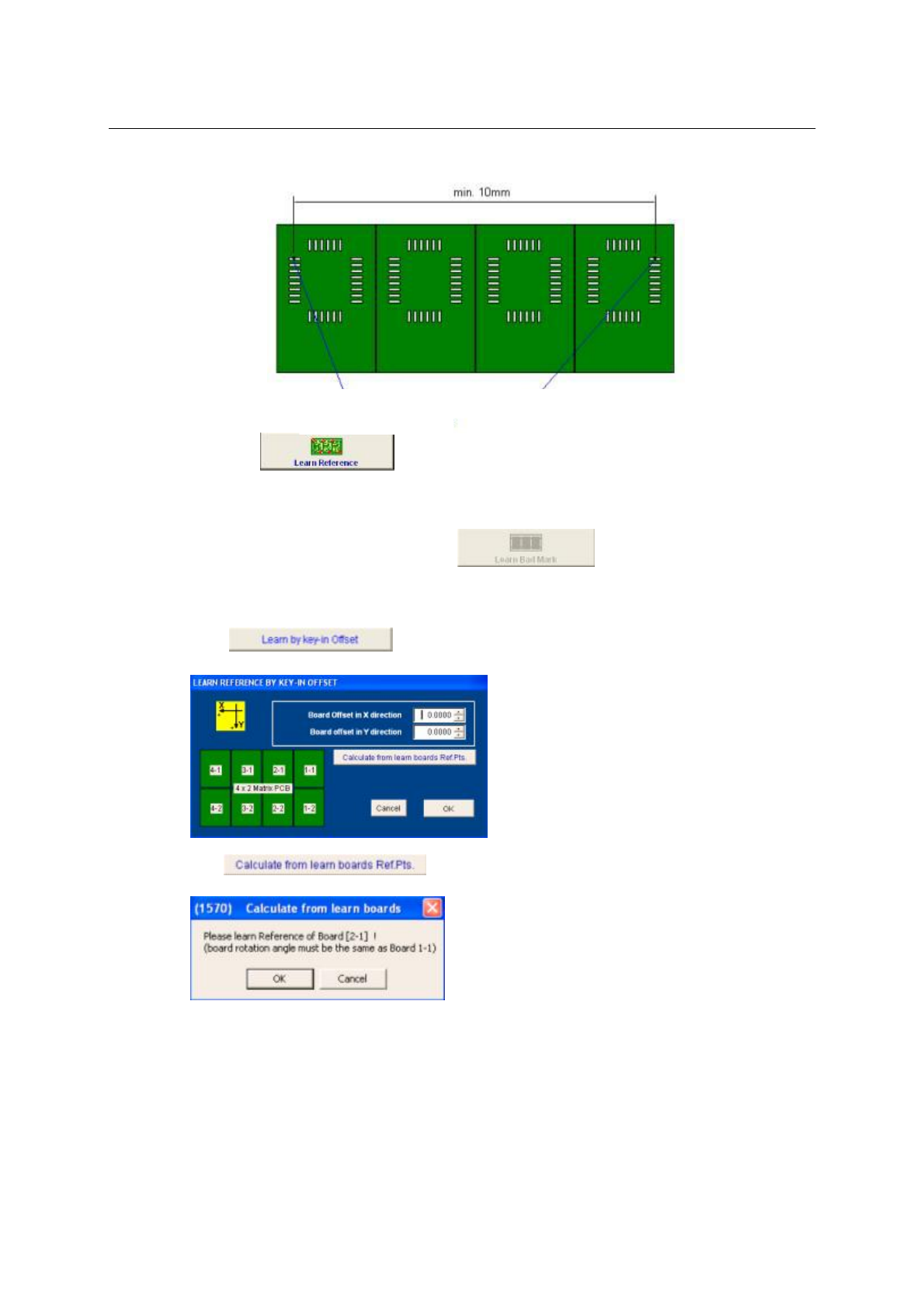

 点击计算拼板中所有小板的参考点

需要先检测板11的参考点，然后输入拼板的板与板之间的距离

点击用计算板参考点的方式进行识别

水平线的第一点

水平线的第二点

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 24

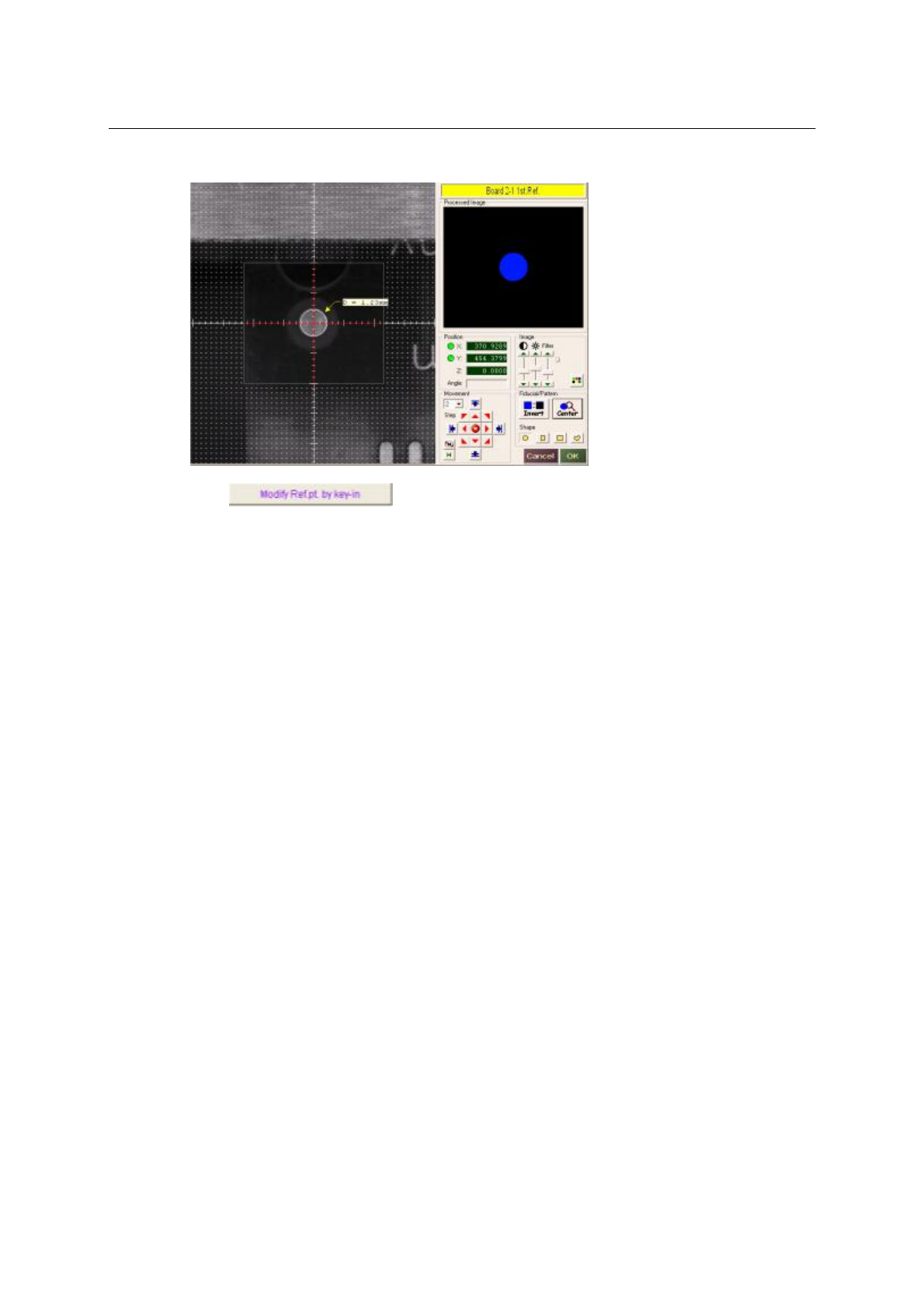

 点击手动修改板的参考点

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 25

4.3设置菜单送料器I.D.

请查阅附录D了解更多的送料器I.D.的用法

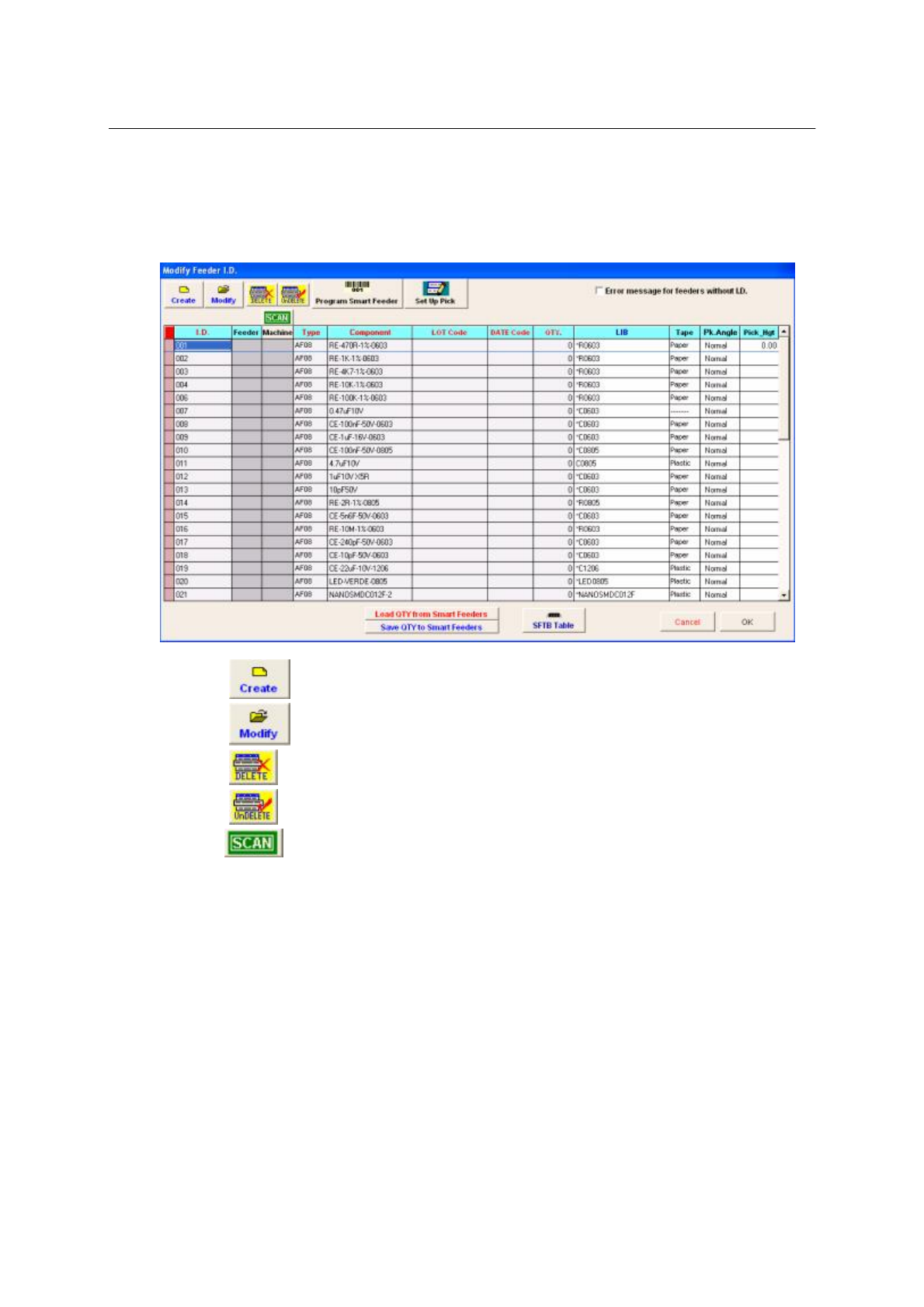

选择这个项目来创建或修改送料器I.D.

 点击创建新送料器I.D.

 点击修改送料器I.D.

 点击删除送料器I.D.

 点击恢复删除的送料器I.D.

 点击将扫描所有在机器上的送料器

点击"COMPONENT"或"I.D."等标题栏能进行资料排序

备注: 送料器栏指示哪一个送料器位置是被选取的，这个送料器I.D.将会出现在取料设置模式中

开启”Errormessageforfeed erswithoutI.D.如果在取料模式中没有送料器I.D.,则有错误提示
