AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL174

附录N

点胶库设置

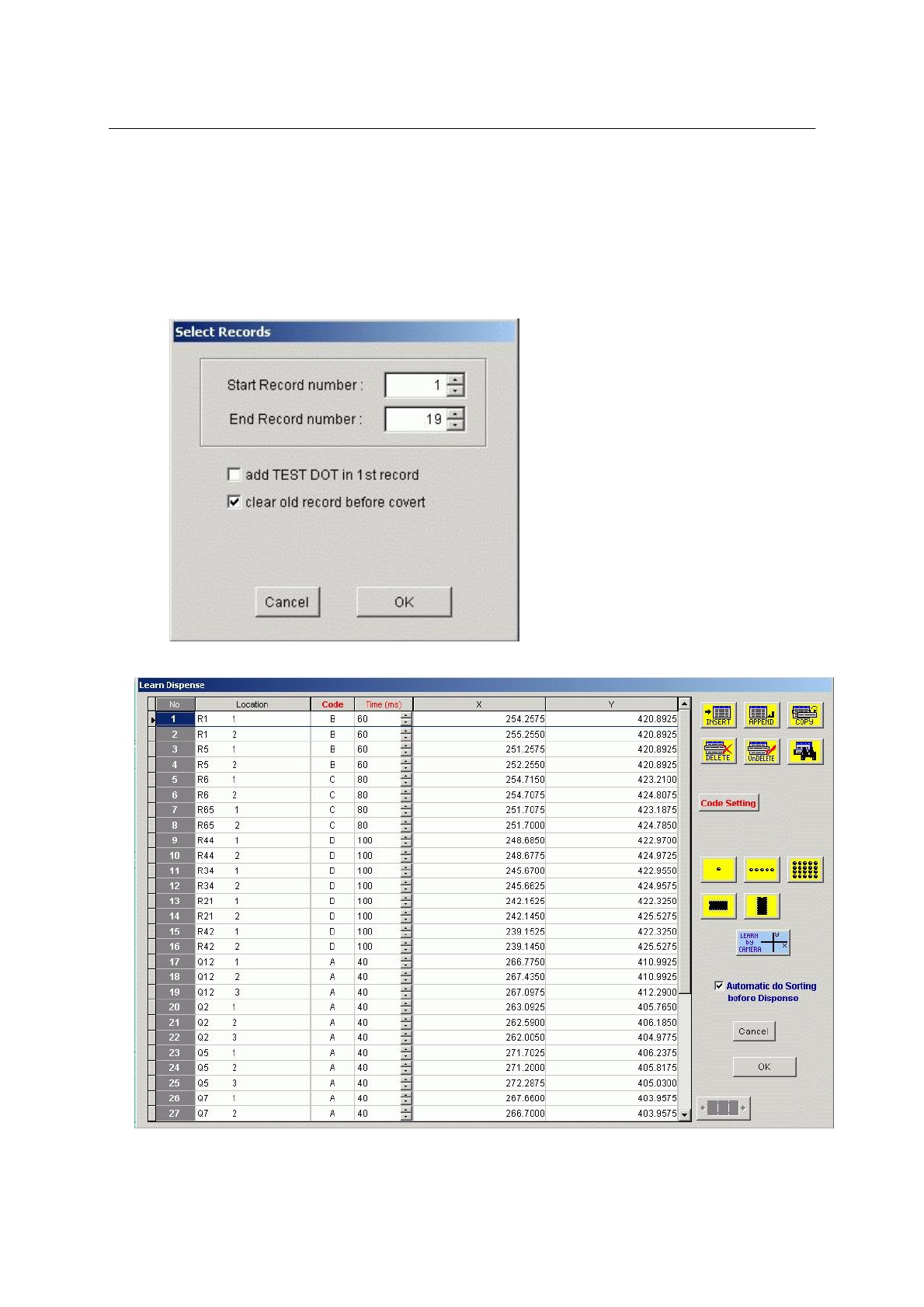

这是由放料记录转换成点胶库的点胶记录的设置项

举例：编号119需要进行点胶转换,点击OK进行保存

转换结果–学习点胶画面

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL175

 在修改元件库模式中点击进入

 对点胶点尺寸选择TCODE

 选择在每个引脚上打点的数目，可以选择在每个引脚最大打3点

 输入在引脚内部第一/第二/第三打点位置的距离（以毫米为单位）

对精细脚距IC（脚距<0.5mm）锡浆点胶，用户需要对IC的每个引脚点至少2x小的点

 点击按钮由计算机产生点胶点

 可以在表内更改点的位置

备注:点胶点位置是XY坐标到元件的中心

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL176

附录O

双点胶器的转换设置

当机器配备双点胶器后,进入6.3机器延时调校可选装置,设置好双点胶器

转换画面将变为如下画面

可以选择需要进行转换的编号
