AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL182

7．TSCST0810与TS1 安装在390 机器上

8．TSCST0810 与TSCSTSTAND01 安装在390 机器上

9．TSCST0810 与TSCSTSTAND01 安装在383 机器上

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL183

附录Q

可选件: 通用CAD 转换软件 V1.5

CAD软件能识别任何带有以下资料的ASCII文件:

Location位置(参考点指示)

PartType零件类型

Package封装

XandYcentercoordinatesX和Y中心坐标

Rotation旋转角度

Layer层数(可选)

Remark备注(可选)

以上资料能被单独的保存在一个或两个文件中,如果你有两个文件,那么其中一个文件应该有位置(参考点指示).X

和Y坐标和旋转角度和顶层或底层(双面板)

第二个文件应该是带有零件类型,封装(可选)和每一个零件的位置.

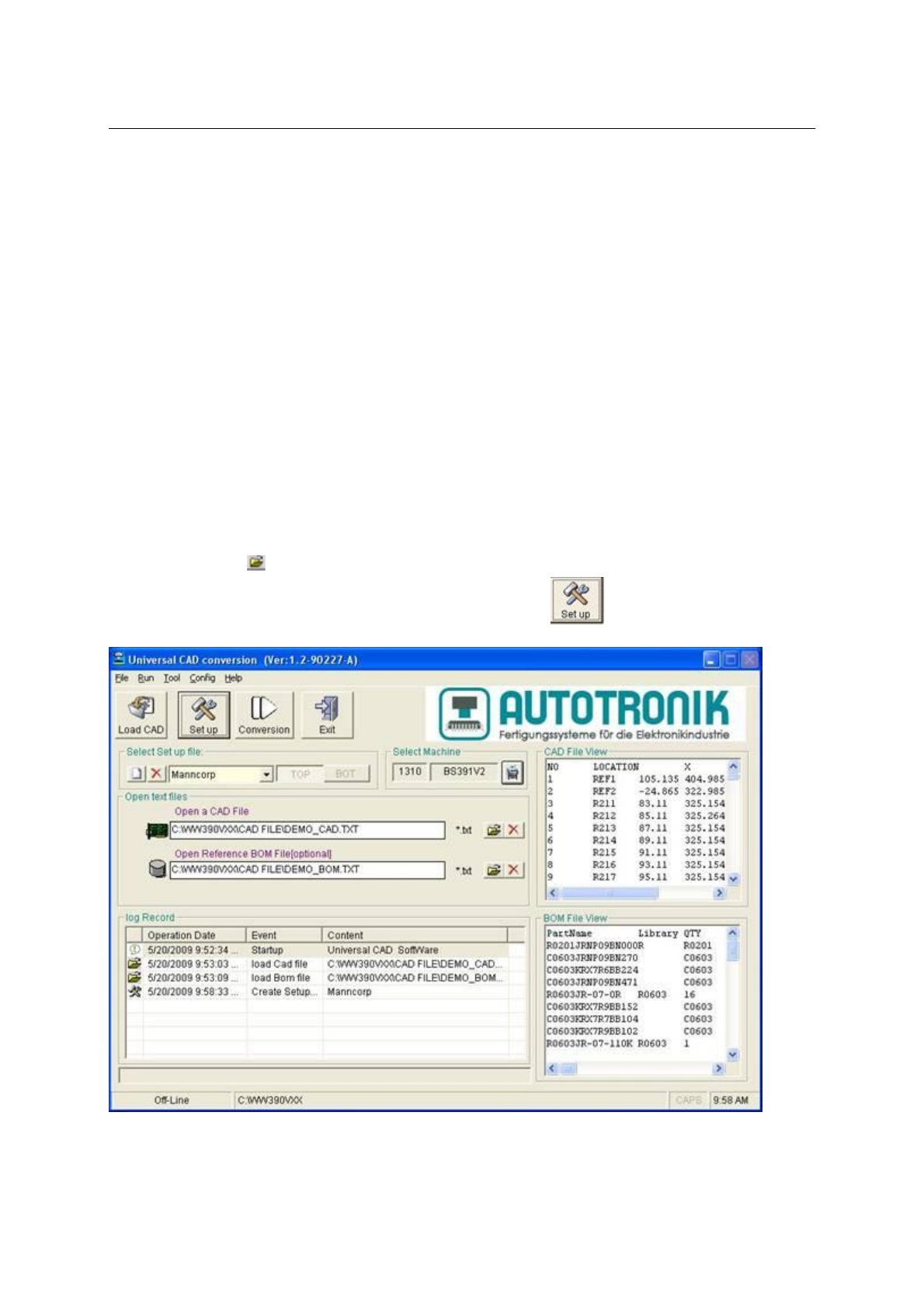

以下是带有两个文件的转换实例:

打开CAD程序并点击打开你的CAD文件,如果你的CAD文件带有以上所说所有的资料,则不需要打开BOM文

件.在此实例里,我们也需要打开一个BOM文件,当装入文件后请点击按钮.

备注：当再次转换相同文件时，则不需要再次设置，只需在”SelectSetupfile”中选择相同的设置文件即可

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL184

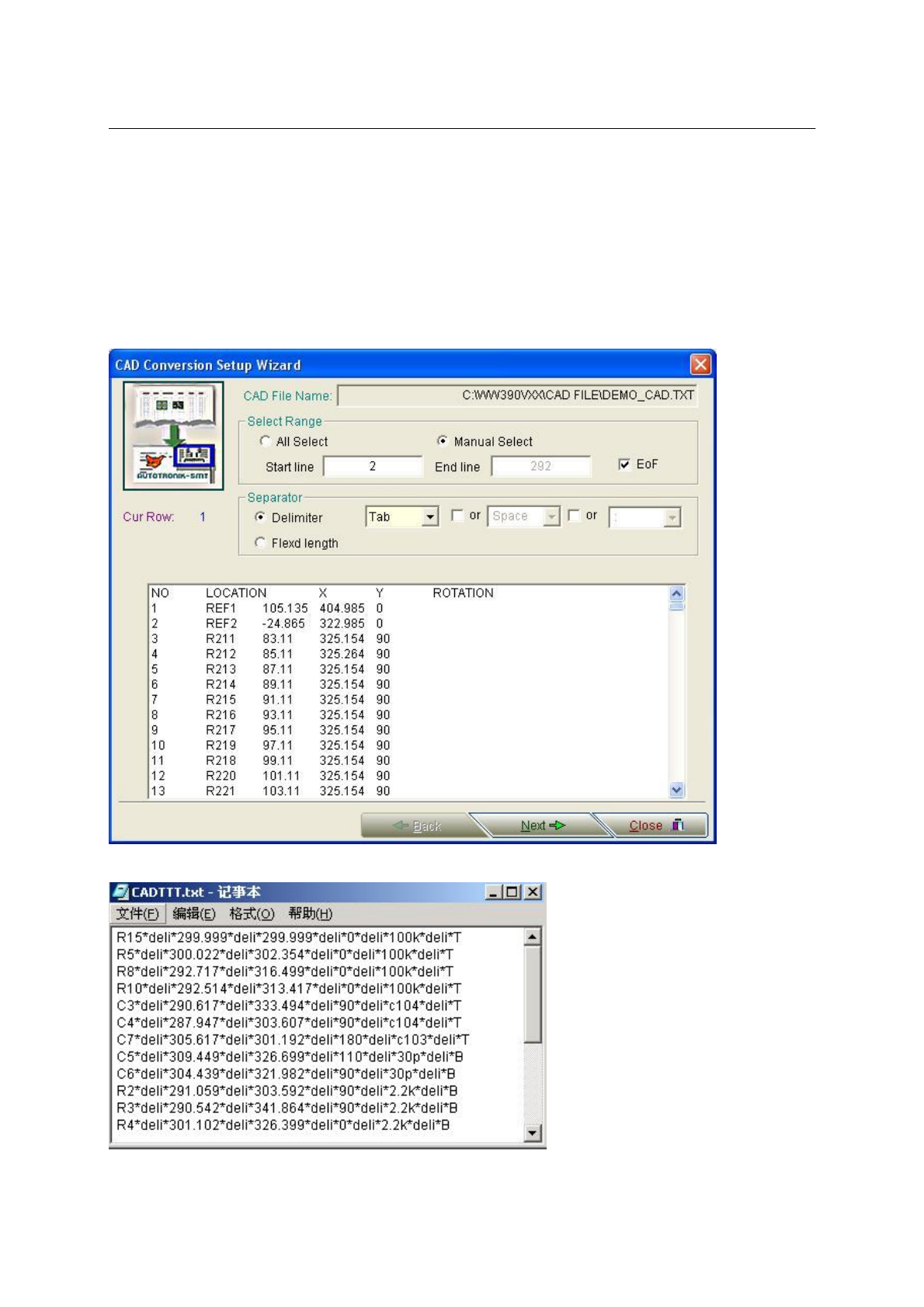

设置部分

在第一个打开的设置面板可以选择哪一行为实际数据开始行数,在实例里是第2行,你也可以选择结束的行.默认

是设为EOF(Endoffile),即自动检测到的最后行数.

如果你想选择需要的行数,则首先要将EOF的勾去掉.然后手动输入行数.你也可以设定文件中被用到的分隔符.在

需要时可以设定多重分隔符.

在实例中分隔符设为”Tab”

某些特殊的文件, 可以手动输入分隔符, 举例如下
