AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL107
Raxisindex的调校
开启Raxiswithindex功能请查阅6.3-机器调校-5
- 当开启了Raxisindex功能，请做以下设置
-在Home机器模式学习RHome的影像
-校准AlignmentG 90/180/270角度偏差
点击 或 将会出现
界面,请点击 进入调校界面.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL108
1.通过 调节吸嘴的光度和亮度，点击 或 将原点旋转到正下方(如下图)
2.用鼠标将方框拉至吸嘴的中间位置,再利用鼠标将方框拉大,然后调整方框的位置使方框内的十字与吸嘴上的
十字重叠.(长方形必需包括原点的位置)
原点
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL109

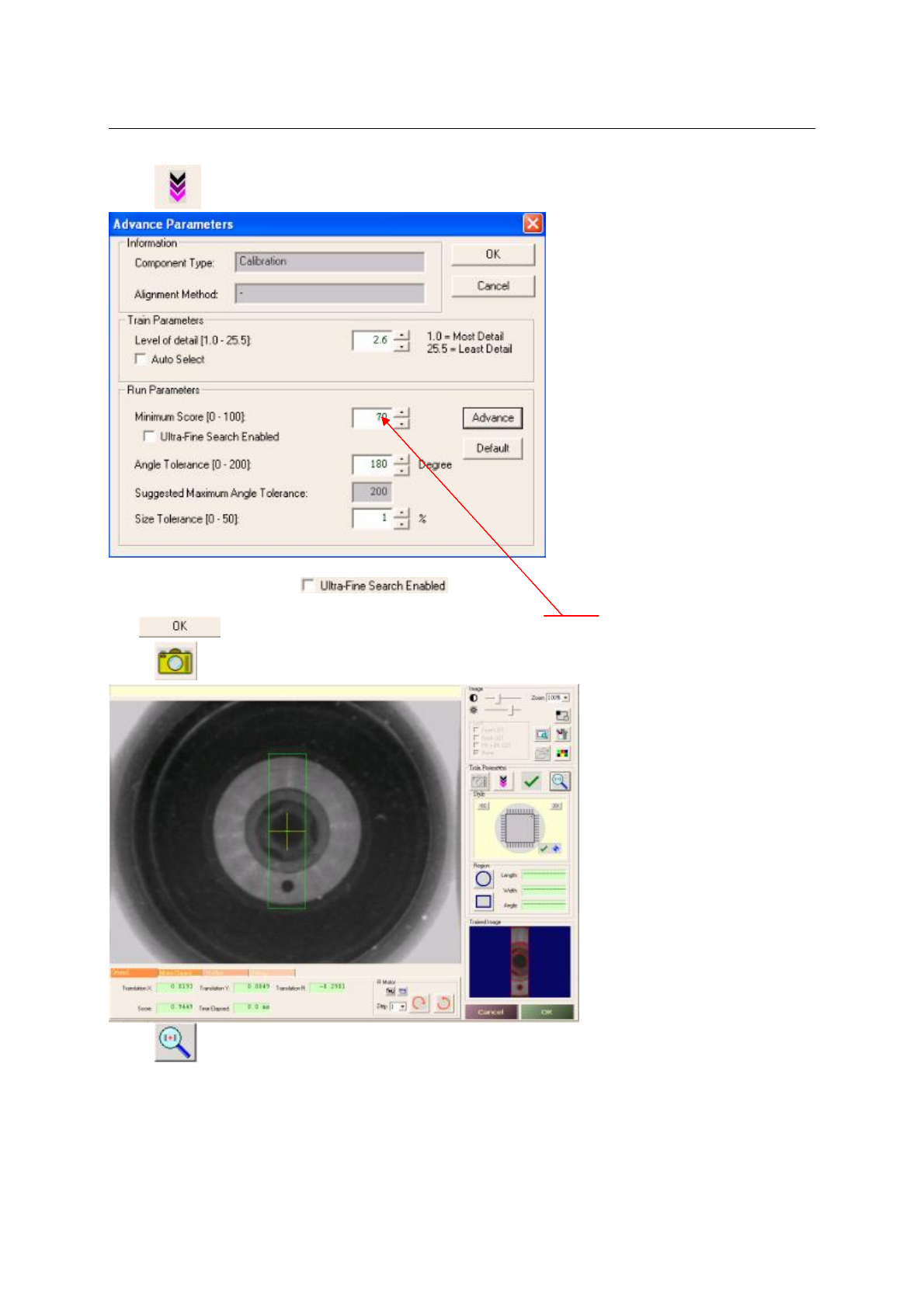

3.点击 进入Advanceparameters介面
3.1在TrainParameters栏内设置对应的参数(一般我们都将其设定为2.6)
3.2在Runparameters内开启
3.3在Runparameters栏内设置分格最低分数(一般我们都将其设定在60-70)
点击 保存设置.
4.点击 进行抓图
5.点击 对图片进行打分
