AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 93

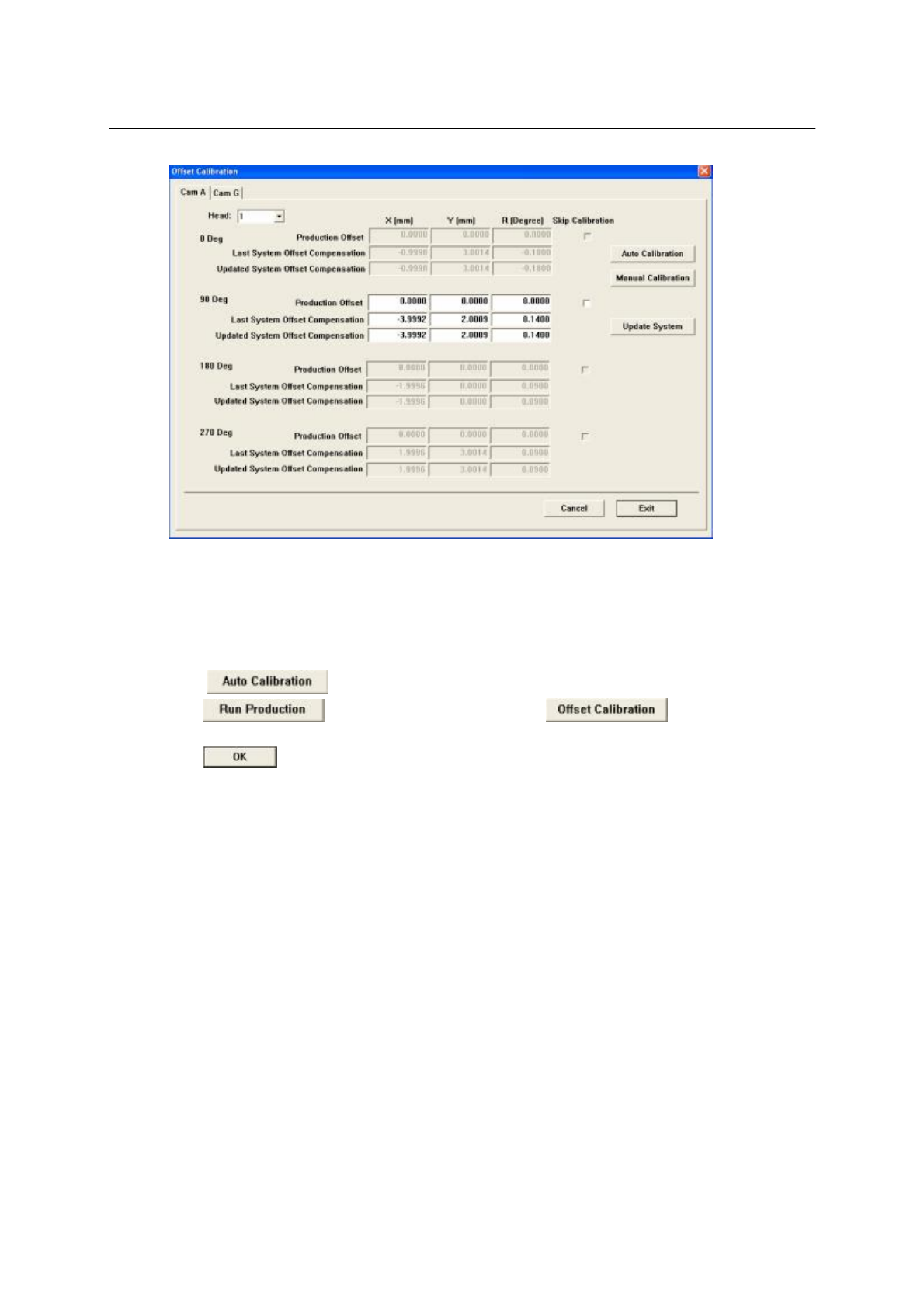

CamA针对A镜设置
Head 选择要调校的Head.
AutoCalibration 自动调校
ManualCalibration 手动调校
UpdateSystem 写入Head的偏差值
点击 并退出.
点击 进行调校生产,生产完毕后再进入 ,如此反复三次,此时已经得
到最为精确的偏差值。
点击 保存并退出
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 94

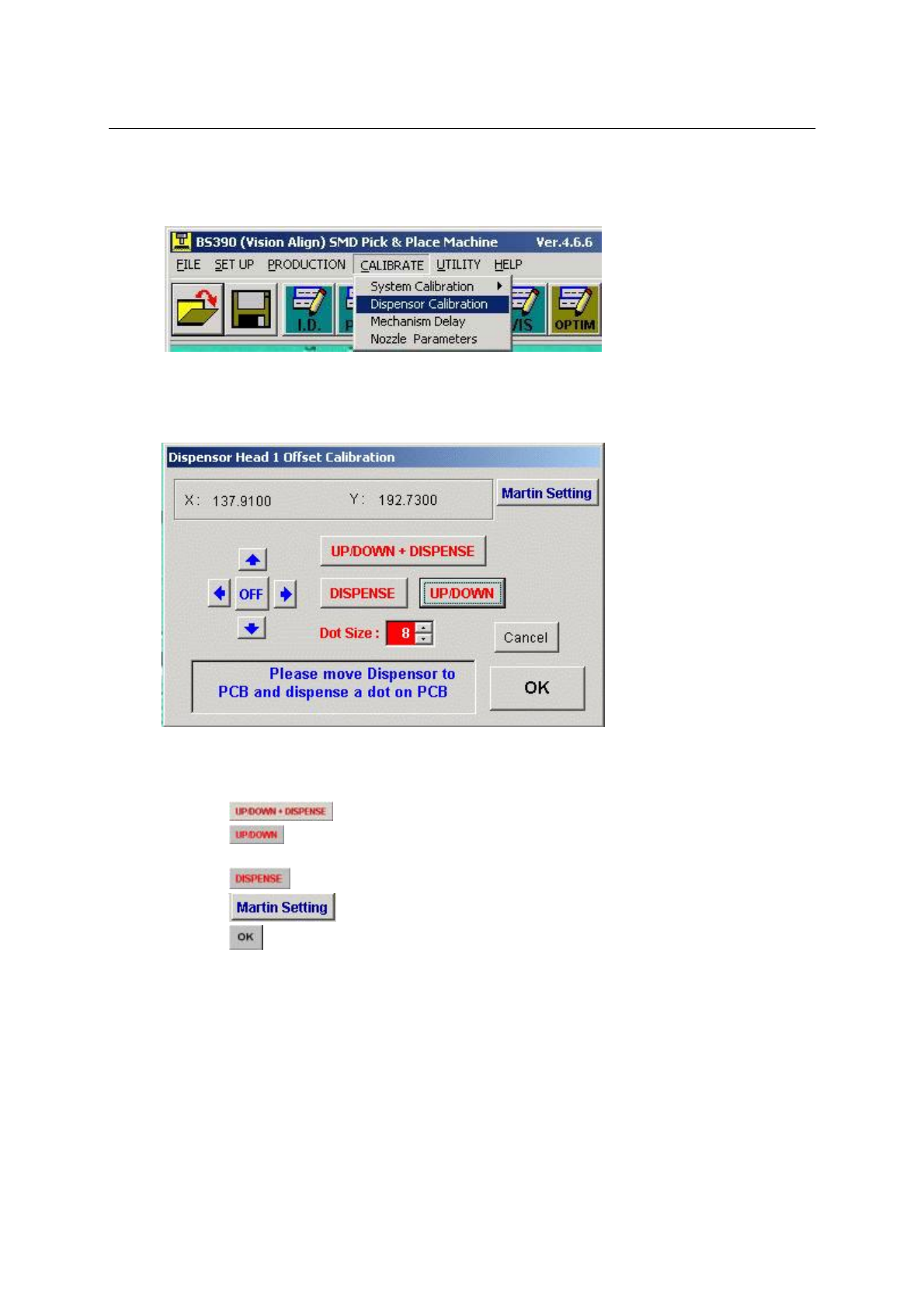

6.2调校菜单点胶器调校
这是调校点胶器和镜头1之间的偏差
1号点胶头设定
第一步是调校点胶器的位置：
 准备点胶器和PCB板
 移到点胶头到PCB板上的任何一个点，准备点胶
 点击 按钮点胶测试
 点击 按钮使点胶器降下
 从1（最小）到9（最大）调节点胶的大小
 点击 按钮到第一点胶点
 点击 可以检查MARTIN点胶器的设置
 点击 退出，屏幕同时转变成影像模式
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 95
Martin点胶器设置:(仅用于MPXdispenser)
第二步是调校点胶器与镜头1之间的偏差：
 调整十字线到PCB板上点胶点的的中心，然后点击 保存并退出
2号点胶头设置方法相同
