AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL202

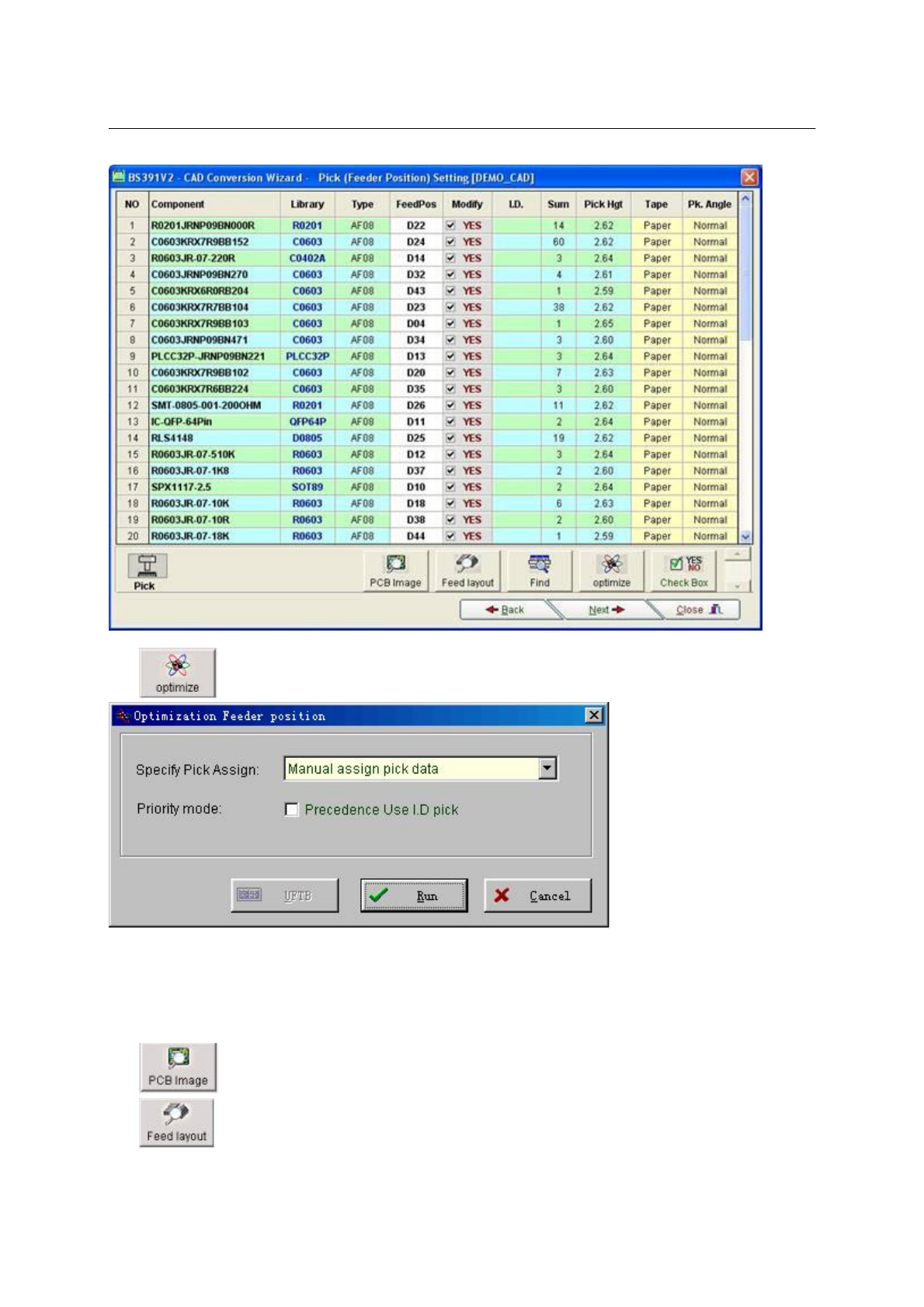

单击进入优化界面

SpecifypickAssign：

Manualassignpickdata仅优化在“INPUT”栏设为YES的元件，而设为NO的则不会优化送料器位置

Autoassignallpickdata优化所有元件，并会在优化前进行提示：Thecurrentallpickdatamaychange.

areyousureyouwanttocontinue?当前所有的取料数据将改变，是否仍然继续？

PrecedenceUseI.Dpick–优先使用送料器内ID

单击查看PCB视图

单击查看FEEDER视图

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL203

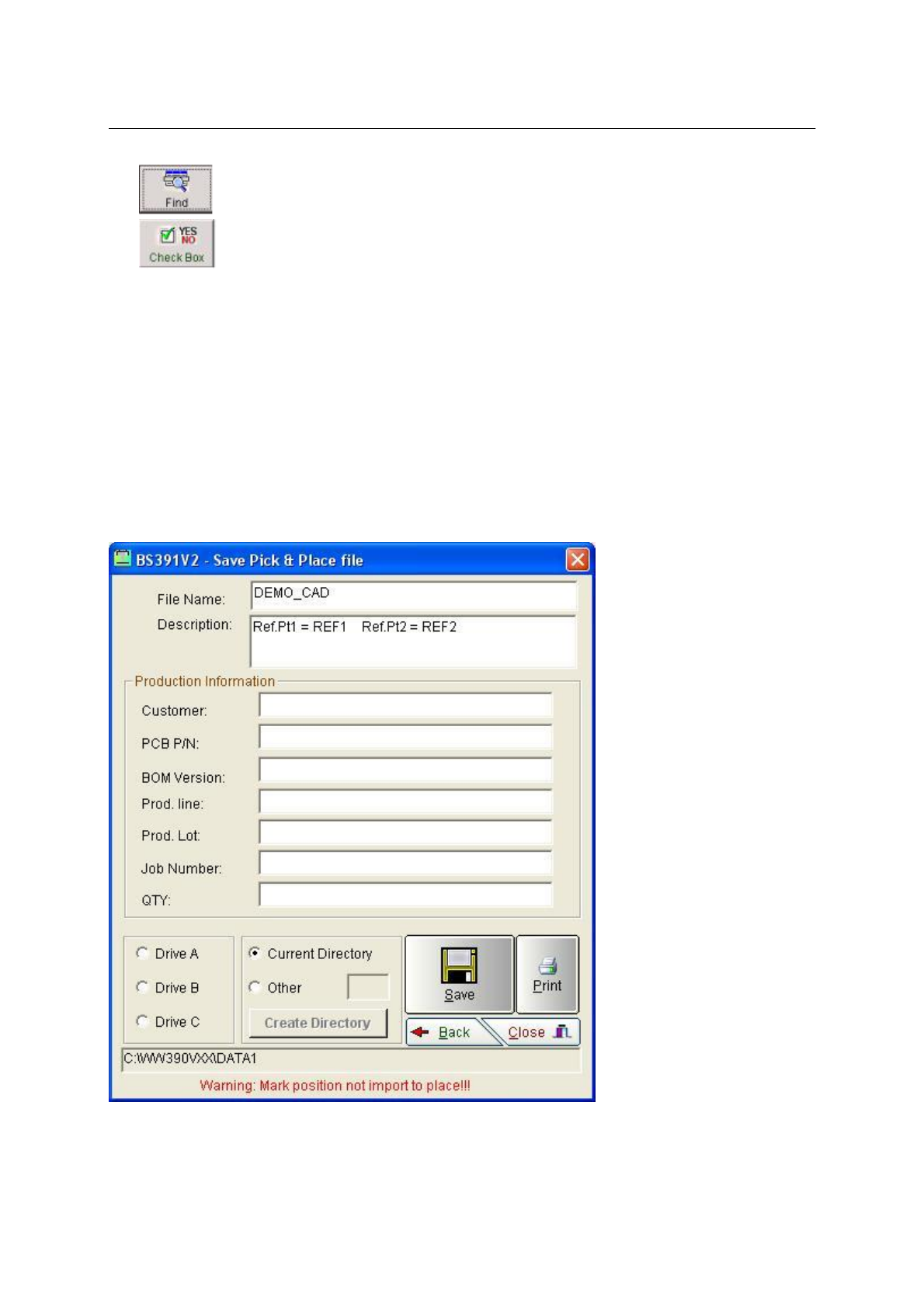

单击进入查找/替换对话框

单击可以锁定Input列为Yes或手动修改Input.列为No

点击“Next”按钮去下一画面.

这将是CAD转换的最后一个画面.

这里可以输入文件名和其名信息及其它有关PCB板的详细资料.

点击“Save”按钮进行存储并存储到默认位置

当存储完成后打开贴片软件.

载入转换的文件并进入PCBsetup学习放料高度,然后学习参考点.

去放料设置检查放料旋转角度.

去取料设置检查取料位置,当其它不是8mm送料器,可以改变取料位置,.

建立一个元件库.

现在可以进行第一次生产.

检查第一块板有无错误.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL204

附录R

调节吹气装置

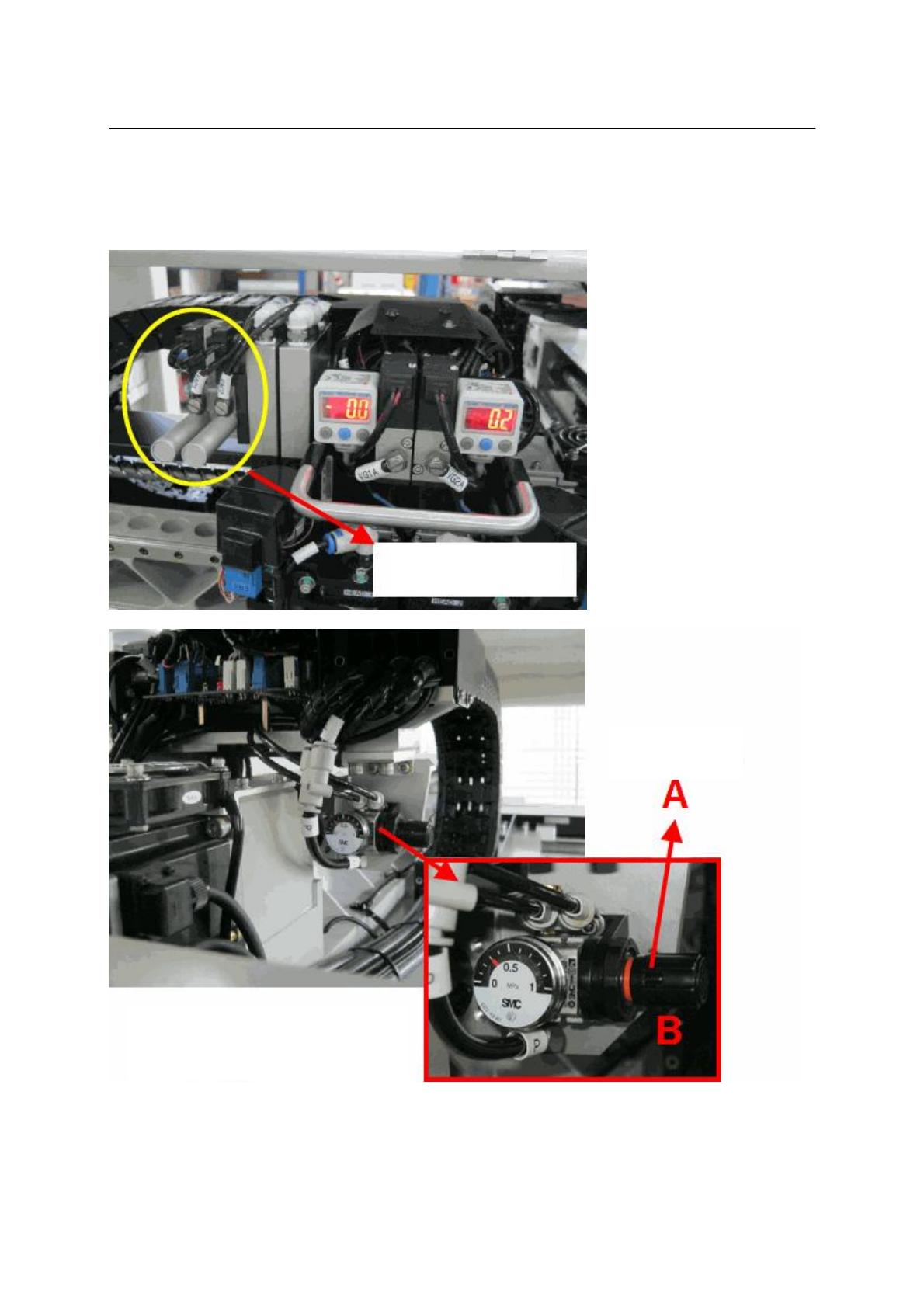

机器吹气装置如图

吹气装置

拉出旋钮

通常在出厂时设为0.3mpa
