电路板的定义: 如有一块3×2的PCB拼板

· 使用基准点，两个参考点

· X方向上拼板数量＝3，Y方向上拼板数量＝2

· 板11=板A板12=板B板21=板C

板22=板D板31=板E板32=板F

备注: 在设计贴片数据前必须定义电路板的信息

用一个参考点时，最多为200块板，用两个参考点时，最多为100块板

(G)设置PCB尺寸

PCBSize(W)电路板的宽度

PCBSize(L)电路板的长度

1st Ref.toPCBCorner(A)第一个参考点到PCB板边的宽度

1st Ref.toPCBCorner(B)第一个参考点到PCB板边的长度

利用镜头自动学习:

1) 点击确定板11的右上角

2) 确定板11的左下角

3) 确定板11第一个参考点的位置

第一基准点

带6块小板的PCB拼板

第一参考点(板参考点)

第二参考点(板参考点)

第二基准点

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 22

4.2 设置菜单参考点设置

 点击用自动校准镜头1的偏差,请参看6.1.6自动校准镜头1的偏差

备注:在使用手动放置PCB板时(无传送带装置时),每更换一块新板此镜头调校都必须进行调校

 点击检测PCB的基准点，如果已在PCB设置中选择了用基准点

然后需要选择自动检测或手动检测来识别参考点。如需了解自动检测参考点，请参看附录 C

 点击学习电路板的参考点 (请选择正确的电路板的编号 )

如果选择用拼板参考点或用所有拼板参考点，则需要选择使用自动检测或手动检测参考点。

如需了解自动检测参考点，请参看附录 C

如果选择两个参考点的方案，在检测板 11参考点后，需要检测PCB的水平线。如果需要高度的

贴片精确性，我们建议检测这个水平线。

通常用IC的焊脚作为水平线的检测点，两点间的距离要尽可能长

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 23

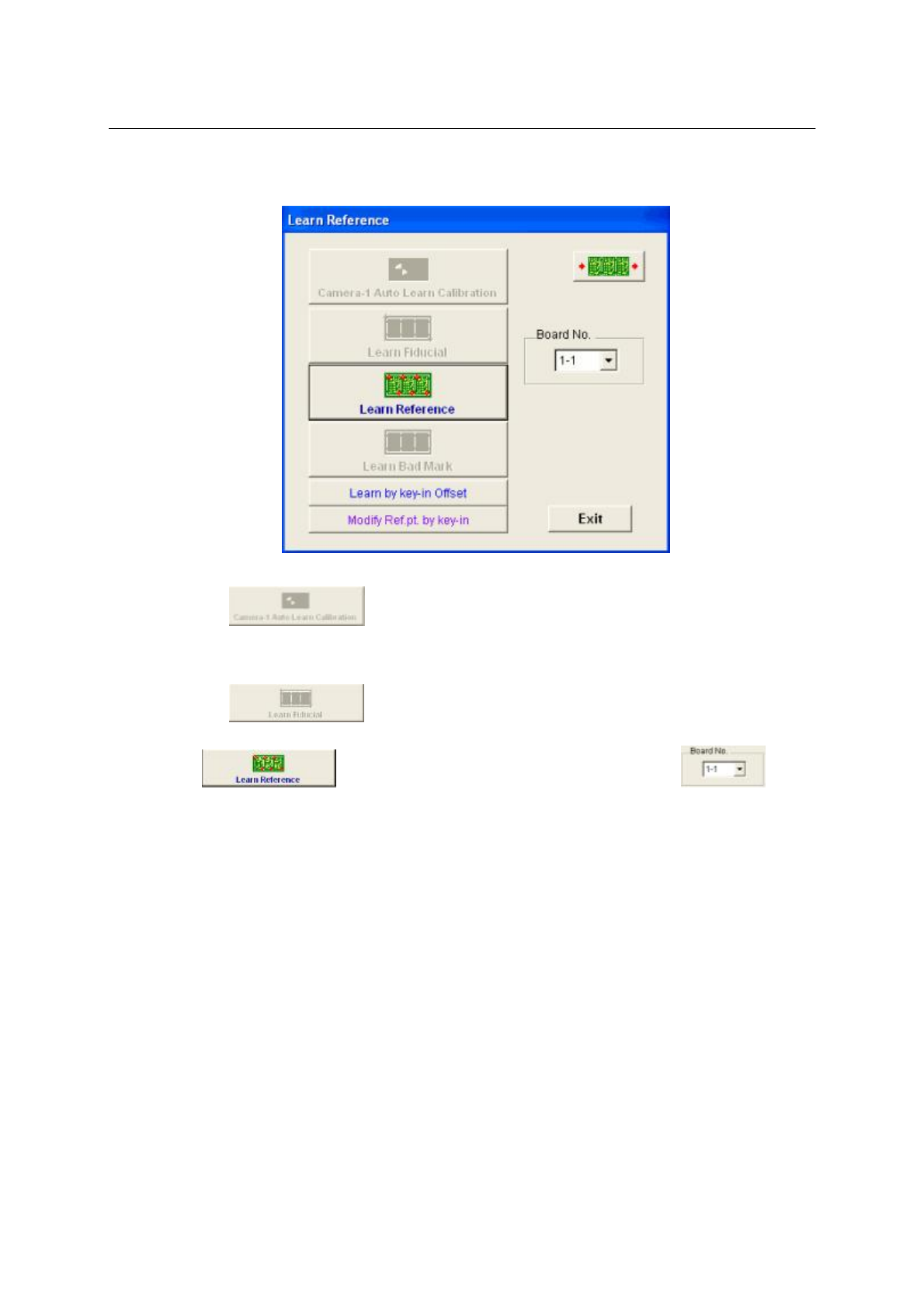

继续点击直到学完所有的电路板参考点

备注：当将PCB旋转90或270度后重学参考点，水平线将要重新学习。

 如果有开启‘坏板标记’功能，可点击学习坏板标记信息，

由板11中学习坏板标记位置，调校好影像滤波的值以便识别出坏板标记。

如需要更详细资料，请查阅附录L

 点击计算拼板中所有小板的参考点

需要先检测板11的参考点，然后输入拼板的板与板之间的距离

点击用计算板参考点的方式进行识别

水平线的第一点

水平线的第二点
