6.1.2 A2. 调校2号头与镜头1偏差

这是调校镜头1与2号头的Z轴之间的偏差，此偏差与调校1号头与镜头1 的偏差对于机器来说都是非

常重要的，因为所有的位置检测都基于镜头1

如果出现以下任何一种状况，请重新进行校准

海运后的安装

镜头1位置改变

镜头1聚焦改变

元件放料不正确

第一步是校准Z轴位置：

需要准备一小块专用的软质蓝胶粘在定位砖的右下角，机器将自动安装1号吸嘴，可以把机器头

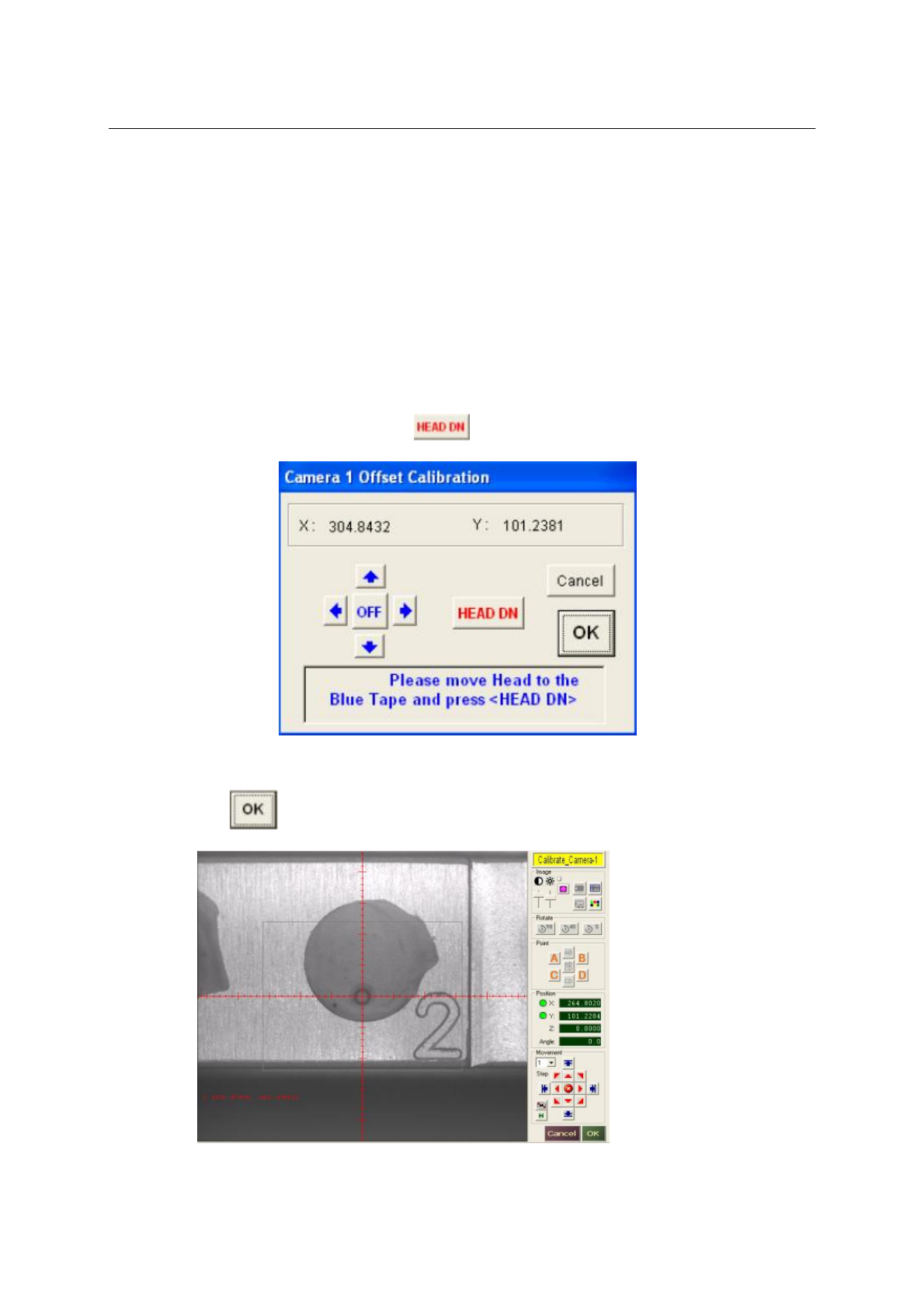

移到软质蓝胶的上方，然后点击让Z轴下移并在软质蓝胶上点上记号

第二步是校准镜头1的位置：

点击按钮，屏幕将转换成影像模式

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 78

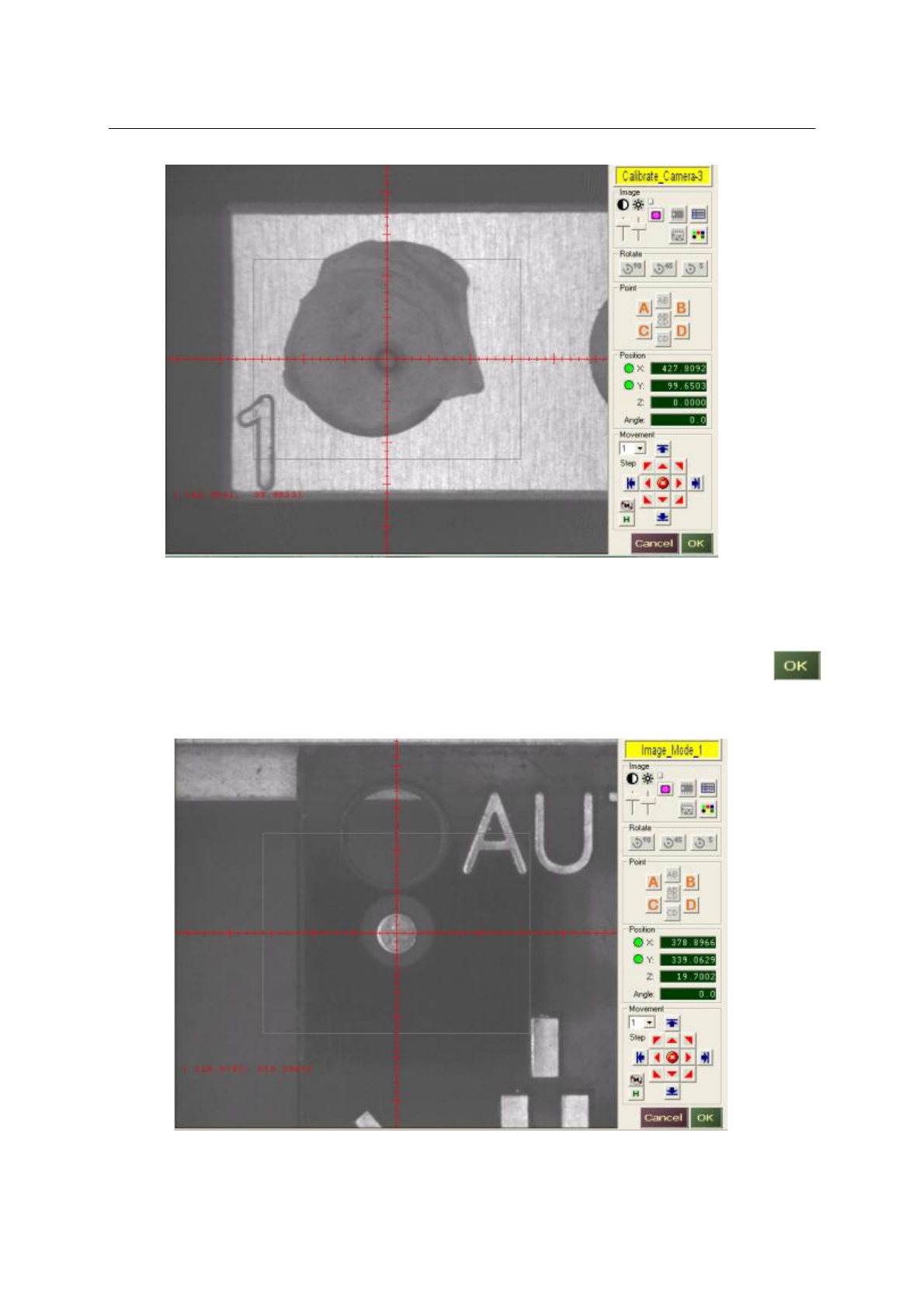

调整十字线到记号孔的中心点，然后点击保存并退出

机器将自动放回1号吸嘴并完成调校1号头与镜头1偏差的程序

6.1.3 A3. 校准系统A标记

这是校准机器A标记的位置，每次安装机器在一个新位置，都应该做此校准

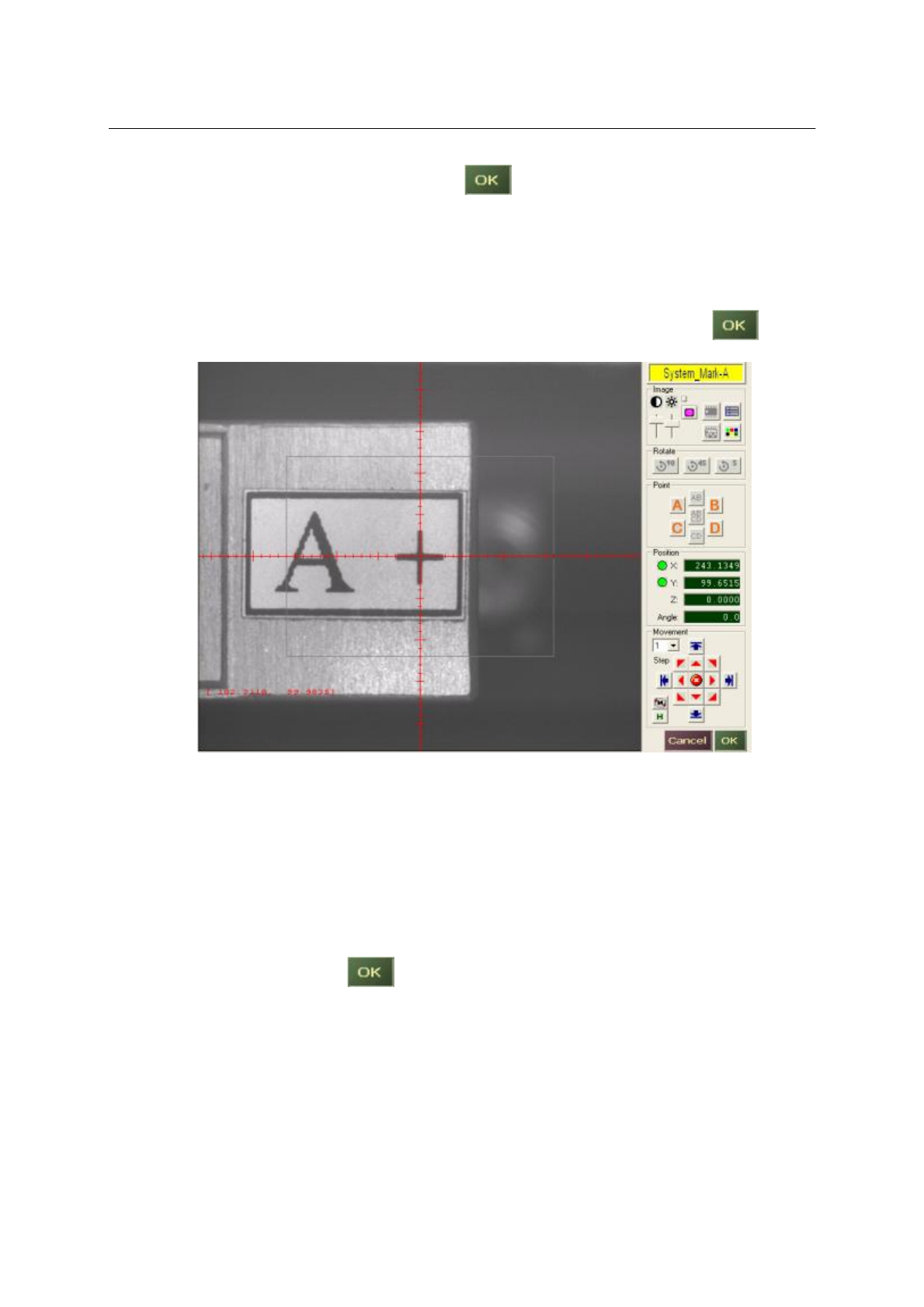

当进入后，屏幕将转换成影像模式，调节十字线与A标记的十字线重合，然后点击保存并退出

重要: 必须在校准此功能前完成调校1号头与镜头1的偏差的调校

6.1.4 A4. 再次检测A标记高度：

这是再次检测 A标记高度，机器将自动安装1号吸嘴，用真空检测来检测A标记的高度

6.1.5 A5. 调校镜头3偏差 (如果镜头3已经安装)

这是调校镜头3和Z轴之间的偏差。当进入此模式，屏幕将变成影像模式，可以调整十字线到软质蓝胶

记号孔的中心点，然后点击按钮保存并退出. (软质蓝胶记号孔和6.1.1 调校镜头1偏差的做

法一样)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 79

6.1.6 A6. 自动校准镜头1的偏差

这是自动校准镜头1偏差的功能

进入影像模式后，选择PCB板上的一个点或一个焊脚，调整十字线到它的中心点，然后点击按

钮保存并退出
