AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL199

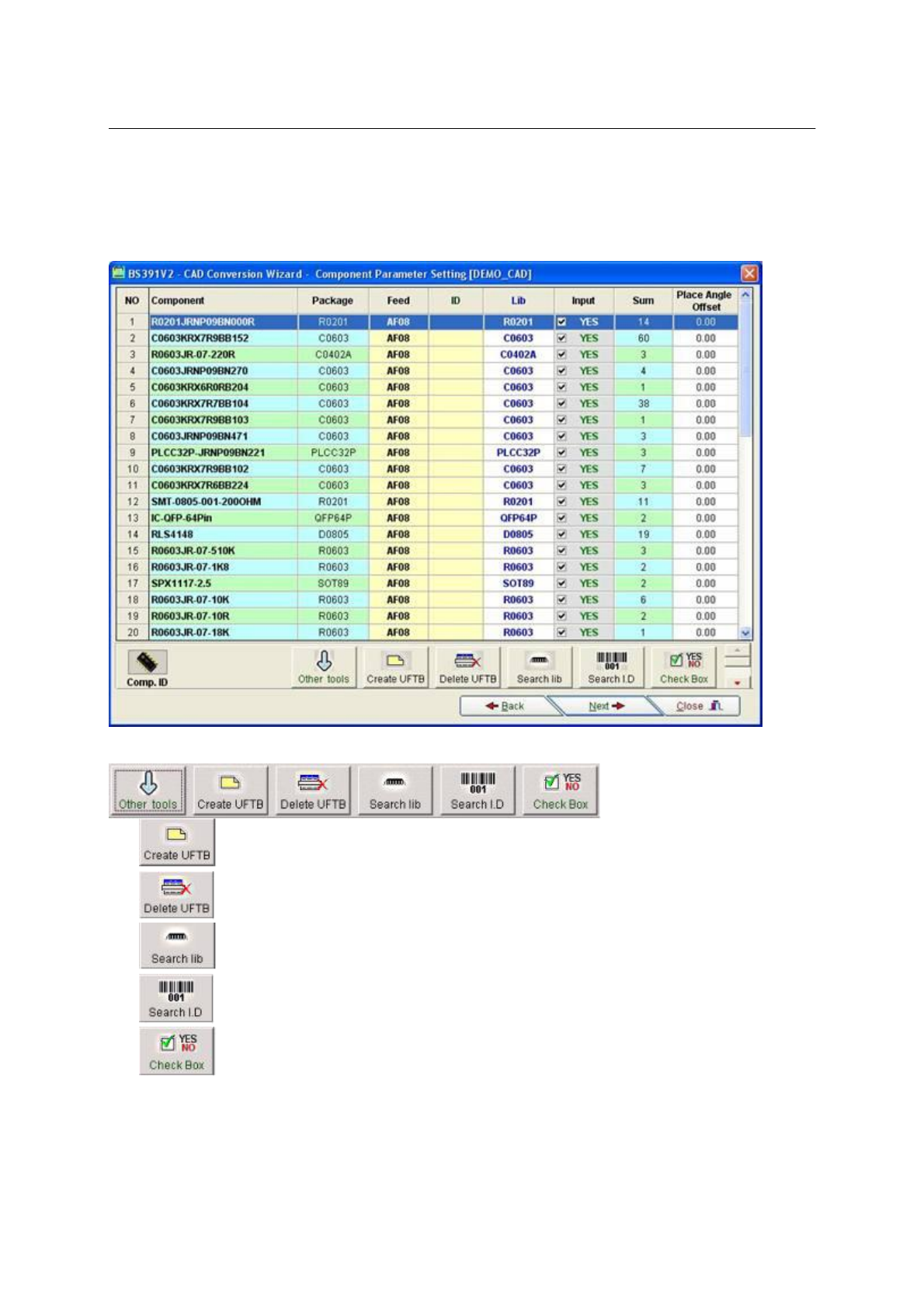

在此画面你可以利用已经编辑好的贴片软件来匹配ID或利用元件库的封装来匹配封装.

如果在CAD文件中的元件名和封装名匹配贴片文件中的元件和封装名,则程序将自动填充.

如果不匹配可以点击“Searchlib”按钮来列表所有元件库和元件中的封装.

“Feed”栏可以对不同的元件下栏菜单中选择送料器类型.

标准工具栏

单击可以新建UFTB送料器

单击可以删除UFTB送料器

单击可以进入自动查找元件库界面，然后跟据需要软件自动查换所需的元件库

单击按键自动查找I.D.并写入表格中的ID列.

单击可以锁定Input列为Yes或手动修改Input.列为No

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL200

单击按钮进行标准工具及其它工具的显示转换

其他工具栏

单击按钮拆分当前选中的元件

（注意：只有当元件的用量大于1

PCS

时才允许将此元件拆分）

单击按钮合并已拆分的元件

单击进入查找界面

单击按键进入ID替换界面

单击按钮从一个旧的P&P程序文件(DATA1文件夹中的文件)中导入数据

点击”ImportP&P”可以载入存在的文件.如果元件库和封装匹配CAD文件,它将会自动对送料器栏进行填充.

当点击进行元件库的设置，以下画面将显示

右边选择元件，然后选择左边的元件库，点击则元件库将自动填入

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL201

Layer为追踪的层数，最精确为4

Referto为根据什么作为参考，如图为参考Component

PriorityNozzle为搜索吸嘴的类型，如图为搜索白色吸嘴的元件库

InAllasTables为元件设置匹配的元件库，当选择此选项，开启

点击进入匹配画面

将需要匹配的元件和元件库对应，则所有匹配元件都将自动使用同一元

件库

点击时，可以列表显示以前匹配的所有数据

点击”Next”按钮去下一画面.

在此画面可以选择送料器的位置,如果你已经载入所有的送器,你可以手动修正,或者也可以直接点击”optimize”按

钮自动安排送料器设置.

同时也可以点击”Feedlayout或”PCBImage”来查看虚拟的影像.
