AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 70

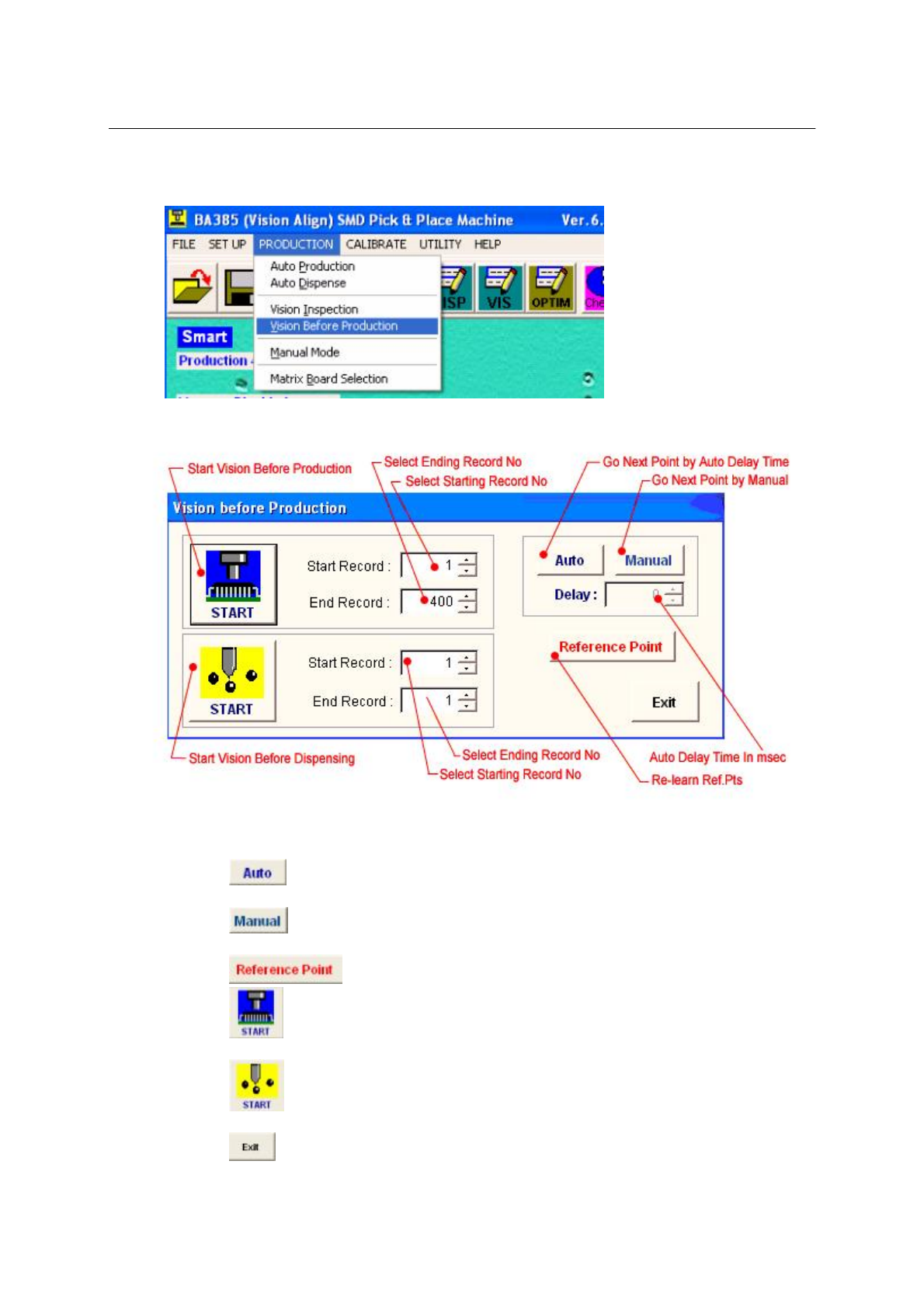

5.4生产菜单生产检查

这是用于查看板11上的每一个放料位置或点胶位置，用计算机模拟出图案并检查设置是对还是错

 可以对生产检查选择开始记录和结束记录的编号

 点击选择自动移到下一个点，延迟时间以毫秒为单位进行设置

 点击选择按键移到下一个点

 点击再检测基准点或板参考点

 点击开始生产检查

 点击开始点胶检查

 点击退出

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 71

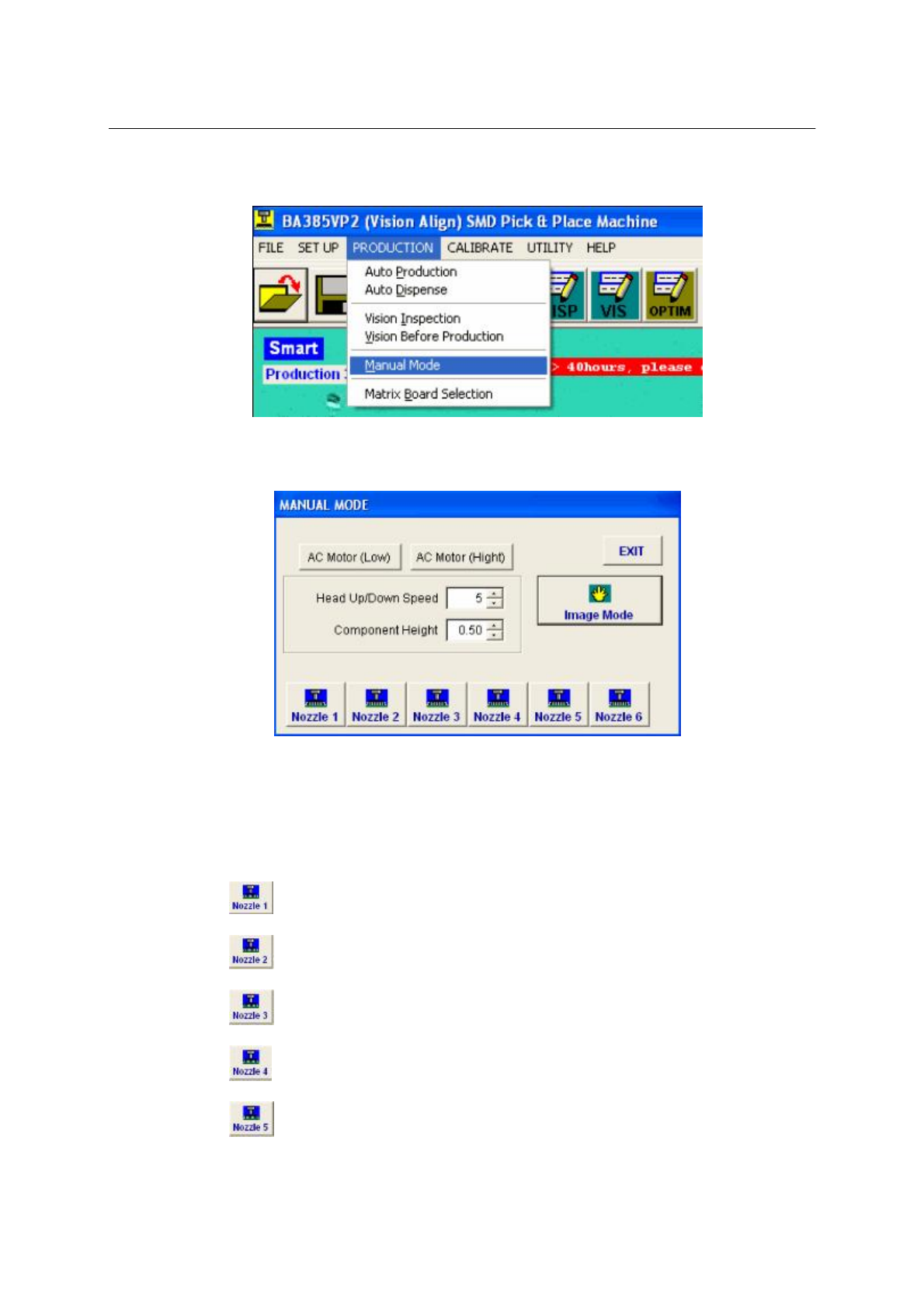

5.5生产菜单手动方式

这是手动生产方式

当进入此模式，出现以下信息：

 可以从15选择机器头的上/下速度

 设置元件的厚度

 设置点胶延迟时间，以毫秒为单位

 点击安装1号吸嘴并进入手动方式

 点击安装2号吸嘴并进入手动方式

 点击安装3号吸嘴并进入手动方式

 点击安装4号吸嘴并进入手动方式

 点击安装5号吸嘴并进入手动方式

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 72

 点击安装6号吸嘴并进入手动方式

 点击进入影像模式(不带吸嘴)

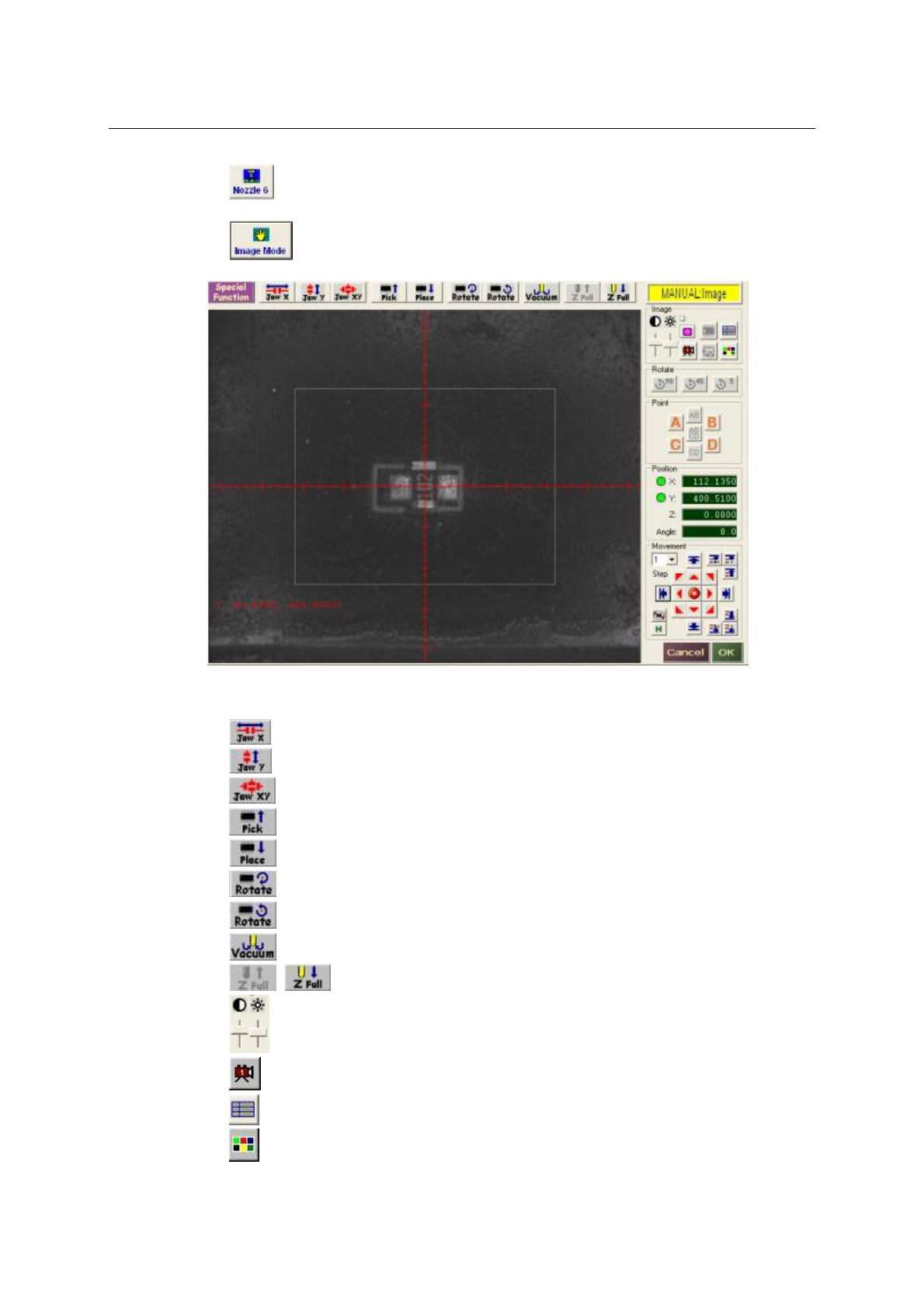

手动方式的按键功能：

 点击机械爪X方向对中 (仅用于机械爪机型)

 点击机械爪Y方向对中 (仅用于机械爪机型)

 点击机械爪XY方向对中(仅用于机械爪机型)

 点击由机械爪取得元件和对位元件

 点击放置元件到PCB上

 点击瞬时针旋转元件

 点击逆时针旋转元件

 点击进行真空开启/关闭测试

 点击进行Z轴上/下测试

 使用拉杆能调整亮度和对比度

 点击选择使用镜头1或镜头2或镜头3

 点击选择开启/关闭文本

 点击选择文本的颜色
